转体桥上下转盘施工方案

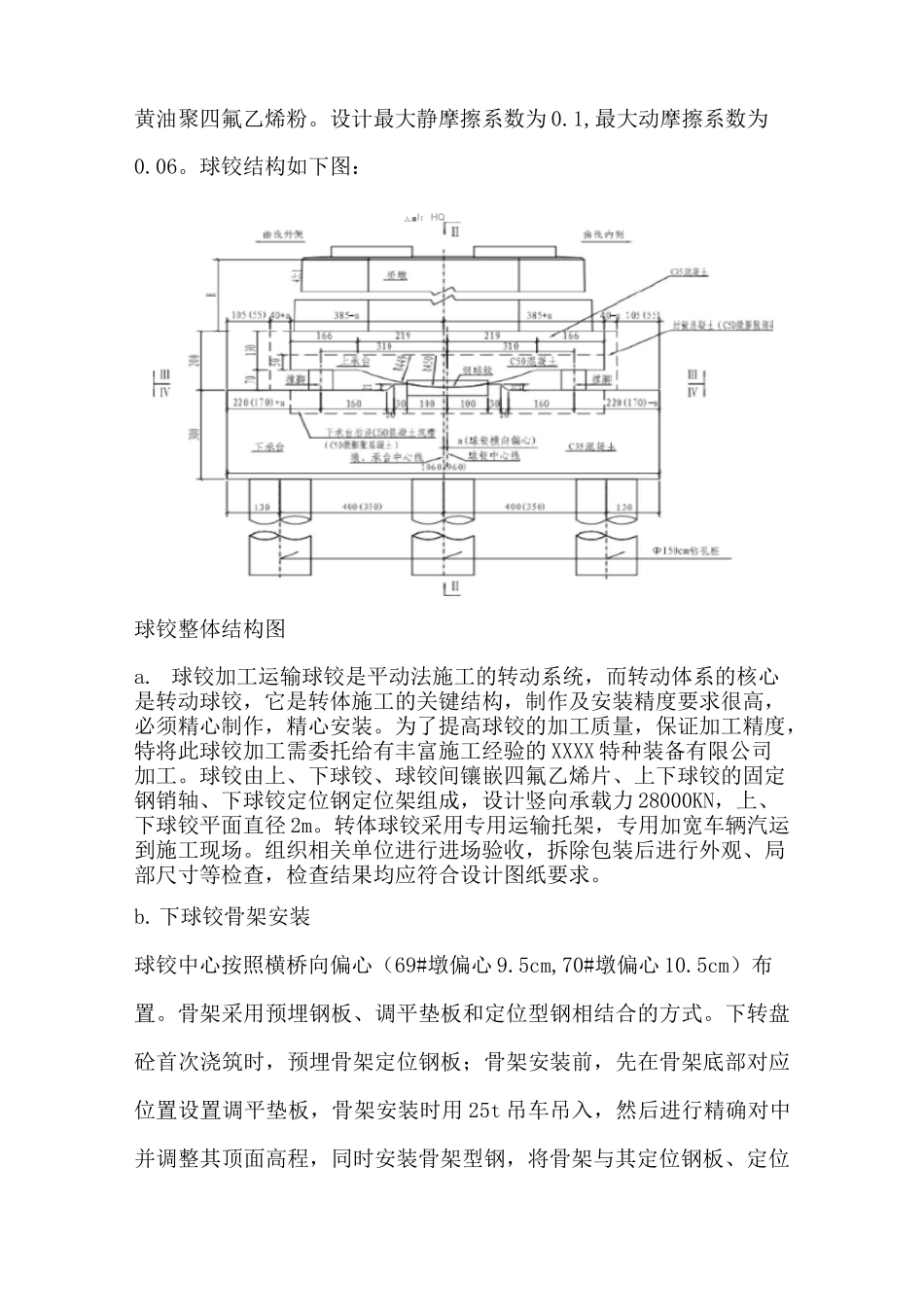

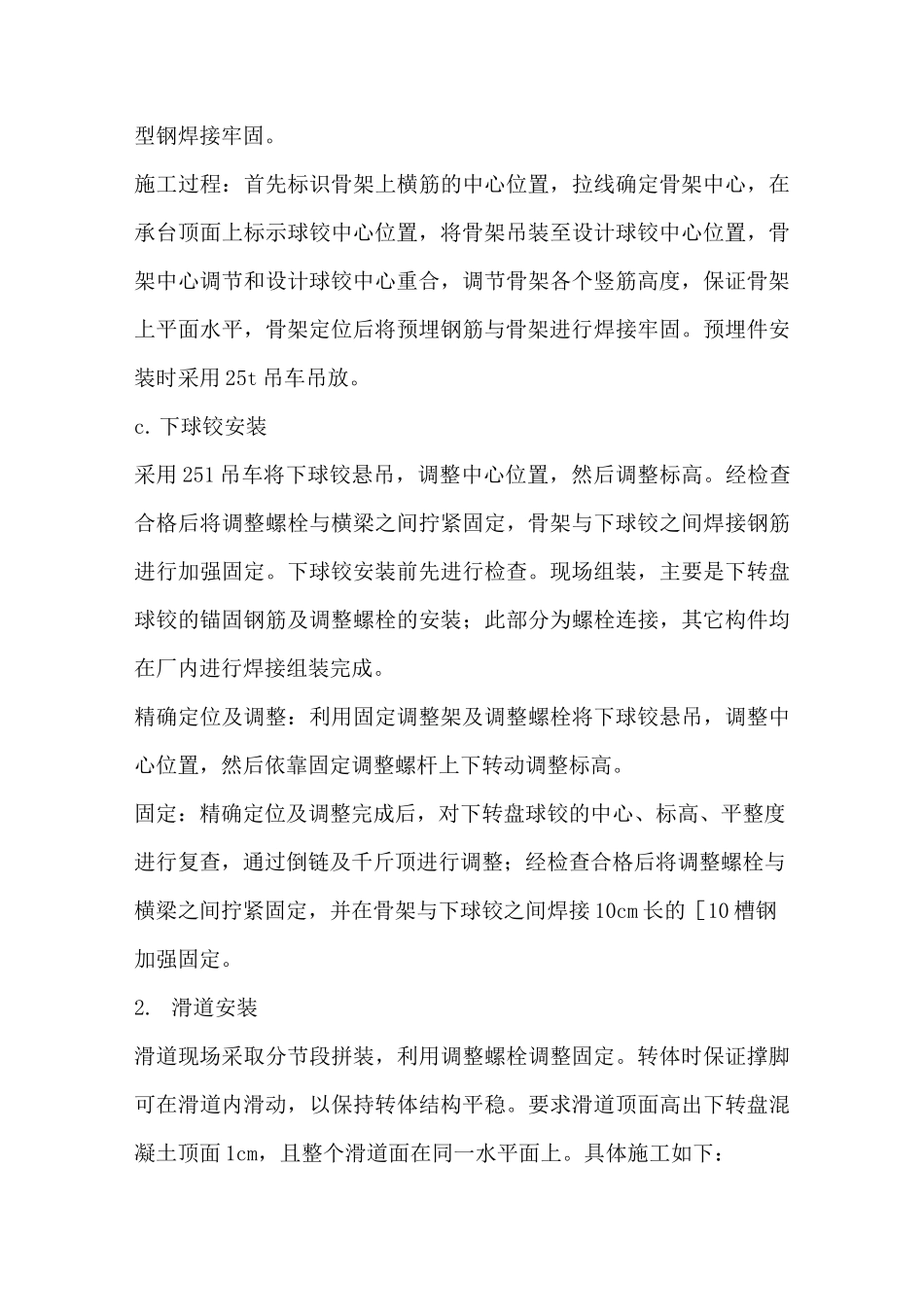

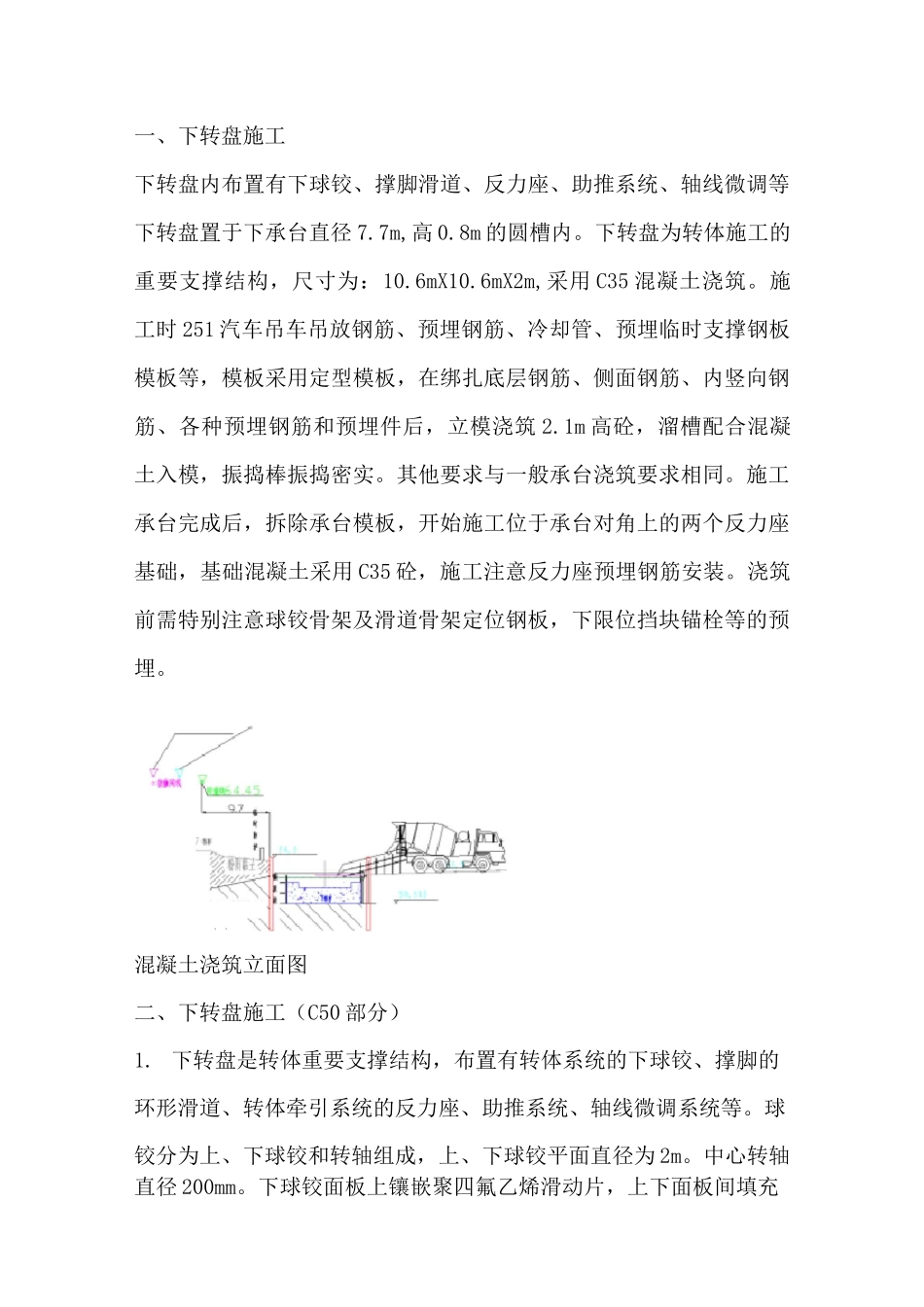

:一、下转盘施工下转盘内布置有下球铰、撑脚滑道、反力座、助推系统、轴线微调等下转盘置于下承台直径 7.7m,高 0.8m 的圆槽内。下转盘为转体施工的重要支撑结构，尺寸为：10.6mX10.6mX2m,采用 C35 混凝土浇筑。施工时 251 汽车吊车吊放钢筋、预埋钢筋、冷却管、预埋临时支撑钢板模板等，模板采用定型模板，在绑扎底层钢筋、侧面钢筋、内竖向钢筋、各种预埋钢筋和预埋件后，立模浇筑 2.1m 高砼，溜槽配合混凝土入模，振捣棒振捣密实。其他要求与一般承台浇筑要求相同。施工承台完成后，拆除承台模板，开始施工位于承台对角上的两个反力座基础，基础混凝土采用 C35 砼，施工注意反力座预埋钢筋安装。浇筑前需特别注意球铰骨架及滑道骨架定位钢板，下限位挡块锚栓等的预埋。混凝土浇筑立面图二、下转盘施工（C50 部分）1. 下转盘是转体重要支撑结构，布置有转体系统的下球铰、撑脚的环形滑道、转体牵引系统的反力座、助推系统、轴线微调系统等。球铰分为上、下球铰和转轴组成，上、下球铰平面直径为 2m。中心转轴直径 200mm。下球铰面板上镶嵌聚四氟乙烯滑动片，上下面板间填充\\黄油聚四氟乙烯粉。设计最大静摩擦系数为 0.1,最大动摩擦系数为0.06。球铰结构如下图：人 - ■ I：HQ球铰整体结构图a. 球铰加工运输球铰是平动法施工的转动系统，而转动体系的核心是转动球铰，它是转体施工的关键结构，制作及安装精度要求很高，必须精心制作，精心安装。为了提高球铰的加工质量，保证加工精度，特将此球铰加工需委托给有丰富施工经验的 XXXX 特种装备有限公司加工。球铰由上、下球铰、球铰间镶嵌四氟乙烯片、上下球铰的固定钢销轴、下球铰定位钢定位架组成，设计竖向承载力 28000KN，上、下球铰平面直径 2m。转体球铰采用专用运输托架，专用加宽车辆汽运到施工现场。组织相关单位进行进场验收，拆除包装后进行外观、局部尺寸等检查，检查结果均应符合设计图纸要求。b.下球铰骨架安装球铰中心按照横桥向偏心（69#墩偏心 9.5cm,70#墩偏心 10.5cm）布置。骨架采用预埋钢板、调平垫板和定位型钢相结合的方式。下转盘砼首次浇筑时，预埋骨架定位钢板；骨架安装前，先在骨架底部对应位置设置调平垫板，骨架安装时用 25t 吊车吊入，然后进行精确对中并调整其顶面高程，同时安装骨架型钢，将骨架与其定位钢板、定位型钢焊接牢固。施工过程：首先标识骨架上横筋的中心位置，拉线确定骨架中心，在承台顶面上标示球铰中心位置，将骨架吊...
