桥梁空心板吊装施工方案汇总

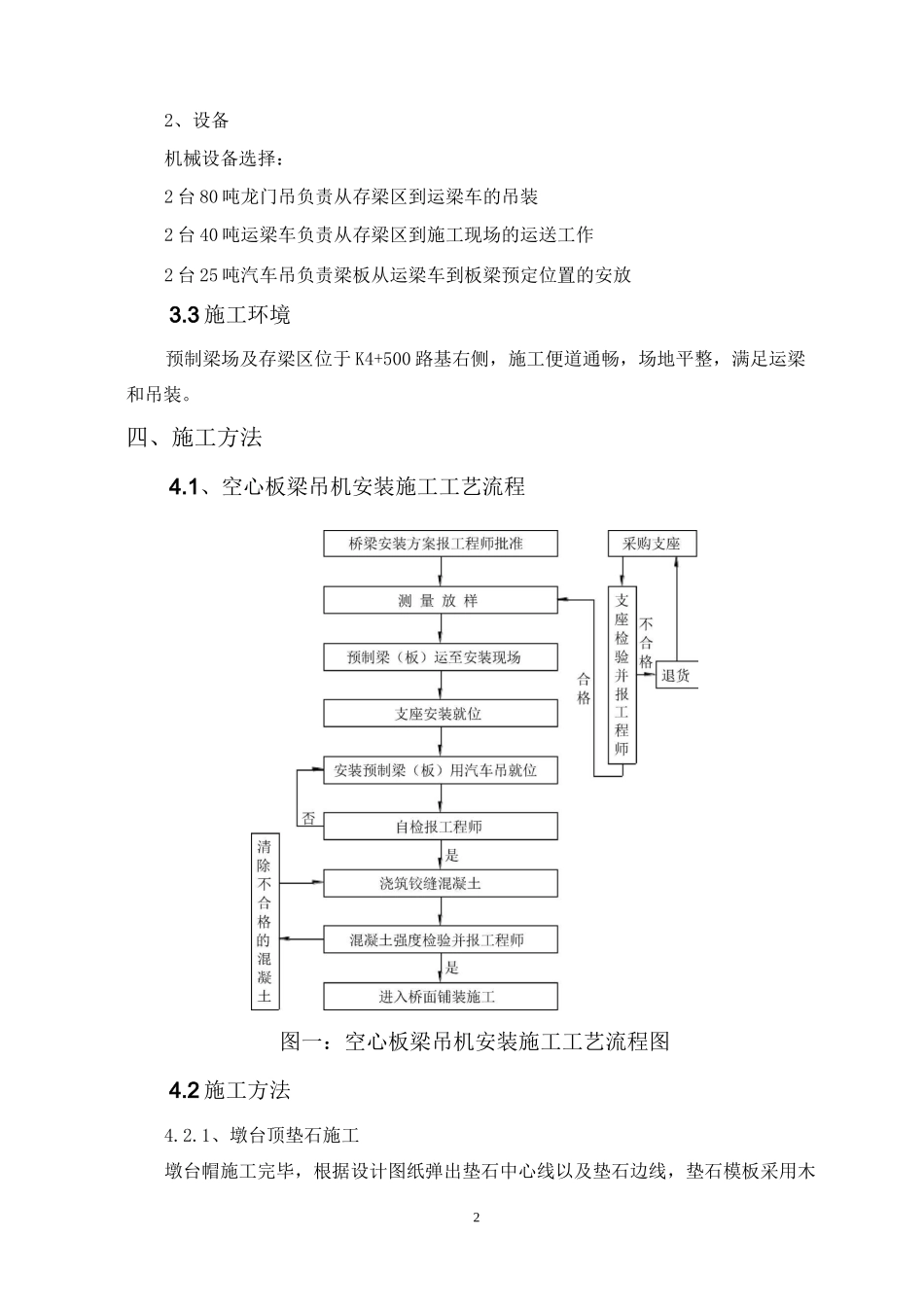

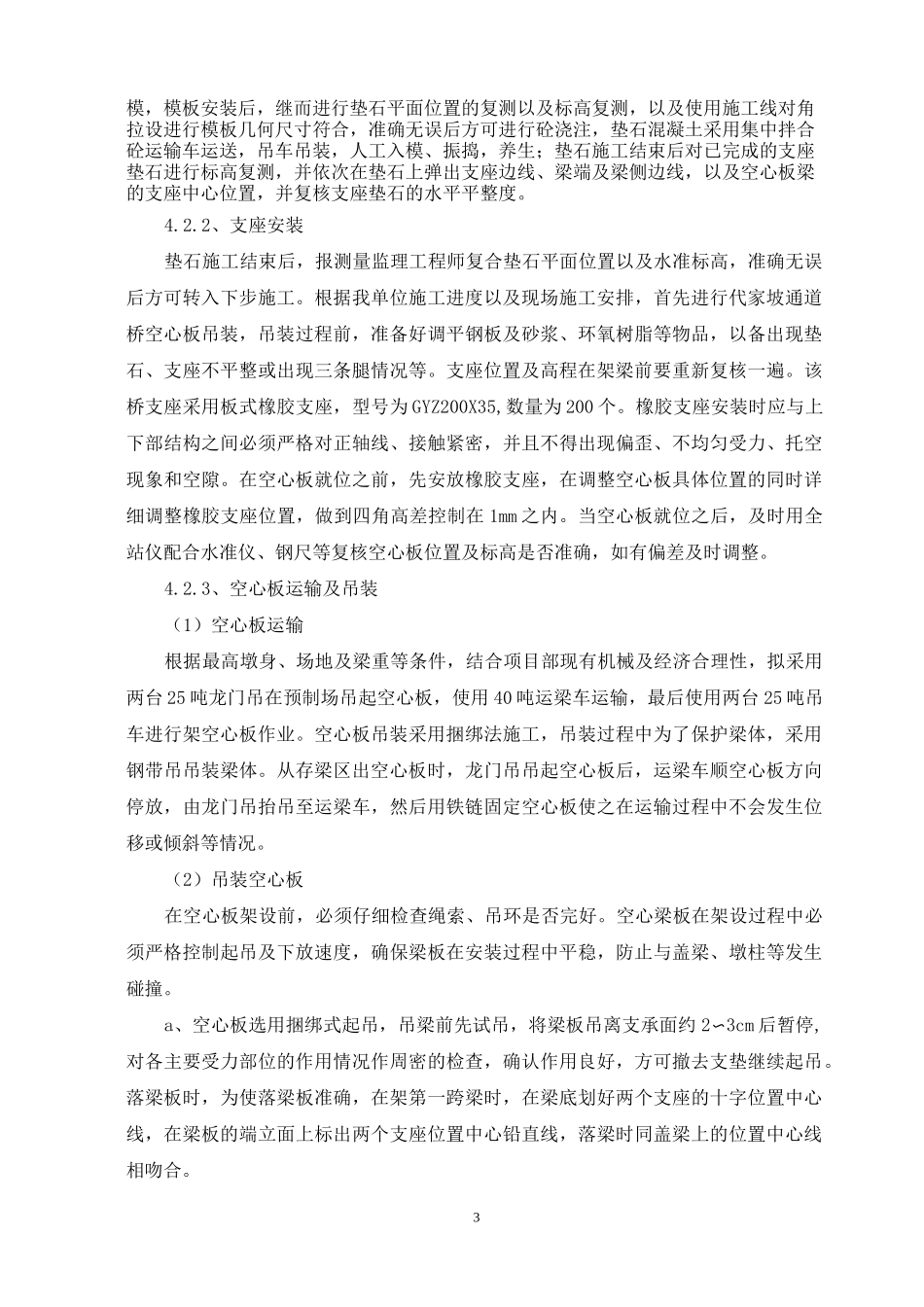

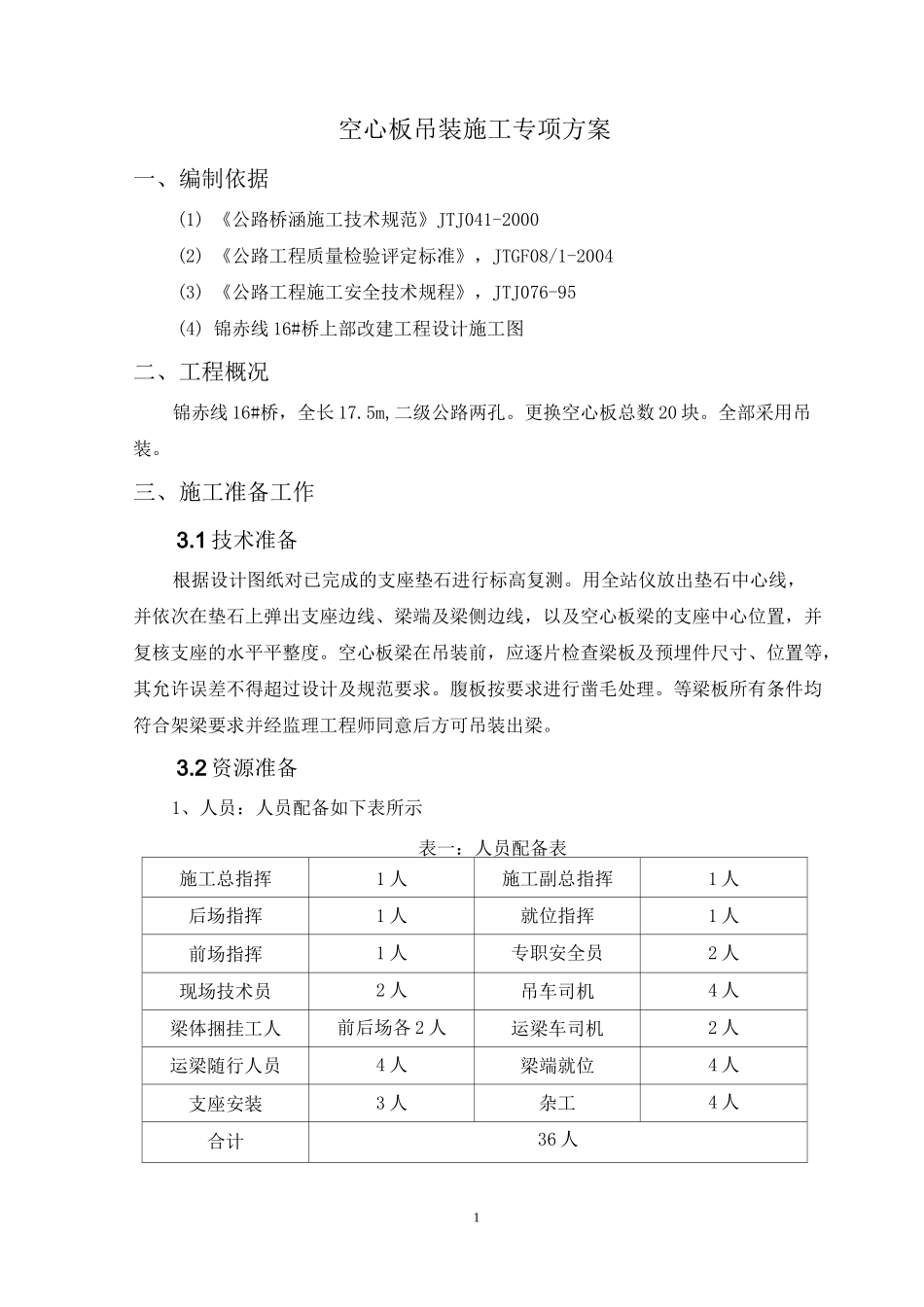

1空心板吊装施工专项方案一、编制依据(1) 《公路桥涵施工技术规范》JTJ041-2000(2) 《公路工程质量检验评定标准》，JTGF08/1-2004(3) 《公路工程施工安全技术规程》，JTJ076-95(4) 锦赤线 16#桥上部改建工程设计施工图二、工程概况锦赤线 16#桥，全长 17.5m,二级公路两孔。更换空心板总数 20 块。全部采用吊装。三、施工准备工作3.1 技术准备根据设计图纸对已完成的支座垫石进行标高复测。用全站仪放出垫石中心线，并依次在垫石上弹出支座边线、梁端及梁侧边线，以及空心板梁的支座中心位置，并复核支座的水平平整度。空心板梁在吊装前，应逐片检查梁板及预埋件尺寸、位置等，其允许误差不得超过设计及规范要求。腹板按要求进行凿毛处理。等梁板所有条件均符合架梁要求并经监理工程师同意后方可吊装出梁。3.2 资源准备1、人员：人员配备如下表所示表一：人员配备表施工总指挥1 人施工副总指挥1 人后场指挥1 人就位指挥1 人前场指挥1 人专职安全员2 人现场技术员2 人吊车司机4 人梁体捆挂工人前后场各 2 人运梁车司机2 人运梁随行人员4 人梁端就位4 人支座安装3 人杂工4 人合计36 人22、设备机械设备选择：2 台 80 吨龙门吊负责从存梁区到运梁车的吊装2 台 40 吨运梁车负责从存梁区到施工现场的运送工作2 台 25 吨汽车吊负责梁板从运梁车到板梁预定位置的安放3.3 施工环境预制梁场及存梁区位于 K4+500 路基右侧，施工便道通畅，场地平整，满足运梁和吊装。四、施工方法4.1、空心板梁吊机安装施工工艺流程图一：空心板梁吊机安装施工工艺流程图4.2 施工方法4.2.1、墩台顶垫石施工墩台帽施工完毕，根据设计图纸弹出垫石中心线以及垫石边线，垫石模板采用木3模，模板安装后，继而进行垫石平面位置的复测以及标高复测，以及使用施工线对角拉设进行模板几何尺寸符合，准确无误后方可进行砼浇注，垫石混凝土采用集中拌合砼运输车运送，吊车吊装，人工入模、振捣，养生；垫石施工结束后对已完成的支座垫石进行标高复测，并依次在垫石上弹出支座边线、梁端及梁侧边线，以及空心板梁的支座中心位置，并复核支座垫石的水平平整度。4.2.2、支座安装垫石施工结束后，报测量监理工程师复合垫石平面位置以及水准标高，准确无误后方可转入下步施工。根据我单位施工进度以及现场施工安排，首先进行代家坡通道桥空心板吊装，吊装过程前，准备好调平钢板及砂浆、环氧树脂等物品，以备出现垫石、支座不平整或出现三条腿情况等...
