分布式光伏项目接入系统方案(10kv单点接入)

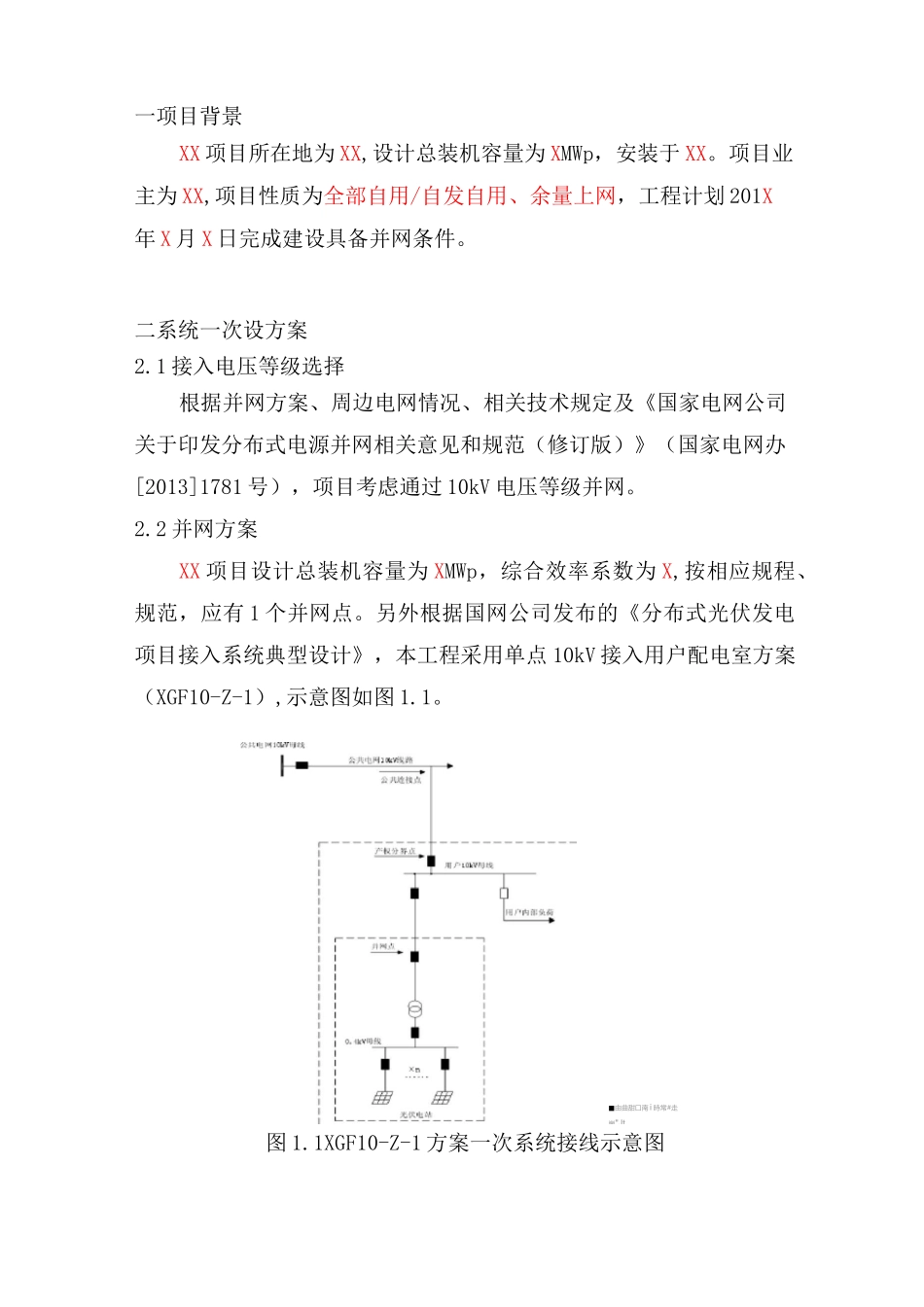

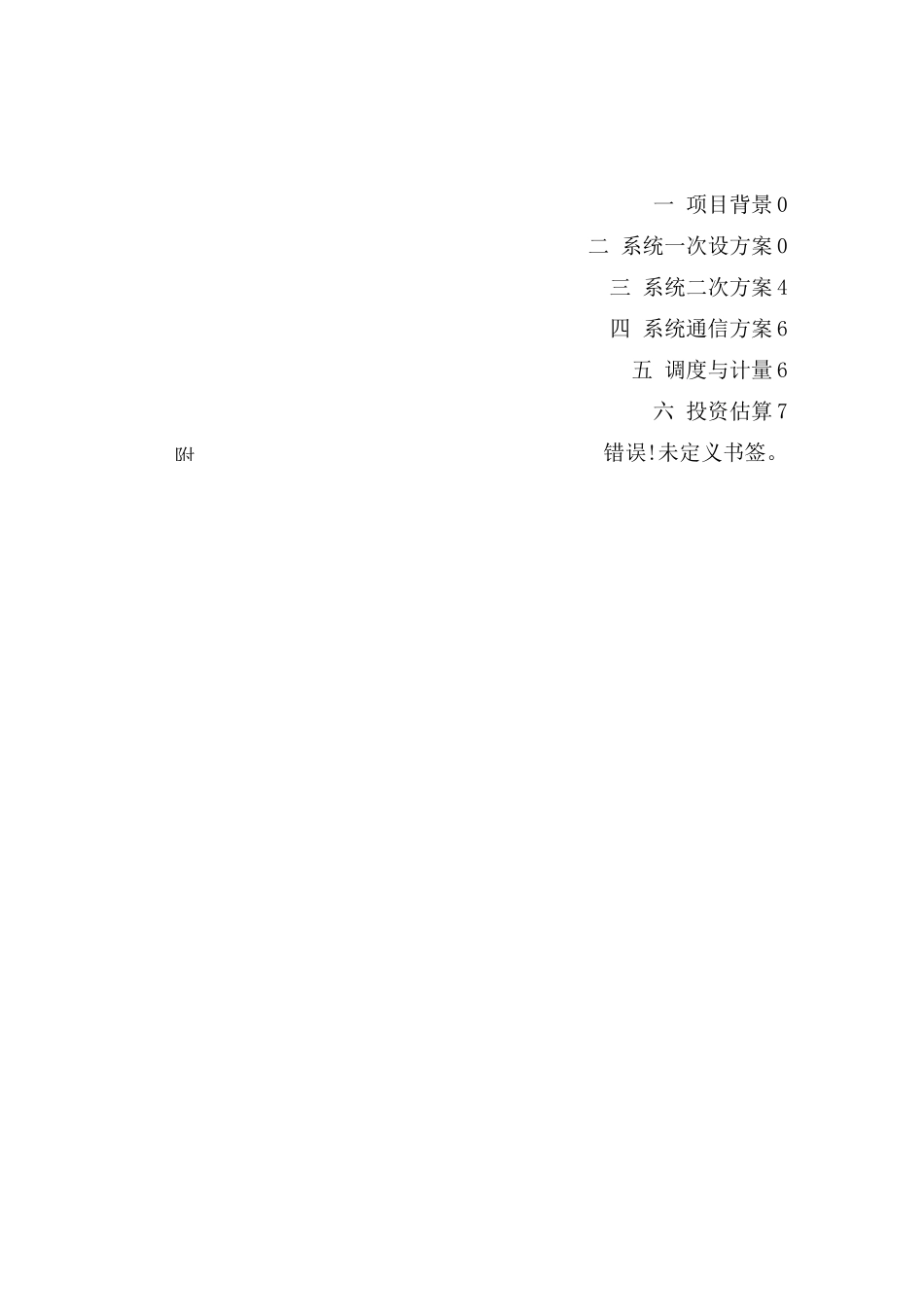

X.XTOZ闇x附一 项目背景 0二 系统一次设方案 0三 系统二次方案 4四 系统通信方案 6五 调度与计量 6六 投资估算 7错误!未定义书签。■由曲甜口南 i 時常#走崗"Jt一项目背景XX 项目所在地为 XX,设计总装机容量为 XMWp，安装于 XX。项目业主为 XX,项目性质为全部自用/自发自用、余量上网，工程计划 201X年 X 月 X 日完成建设具备并网条件。二系统一次设方案2.1 接入电压等级选择根据并网方案、周边电网情况、相关技术规定及《国家电网公司关于印发分布式电源并网相关意见和规范（修订版）》（国家电网办[2013]1781 号），项目考虑通过 10kV 电压等级并网。2.2 并网方案XX 项目设计总装机容量为 XMWp，综合效率系数为 X,按相应规程、规范，应有 1 个并网点。另外根据国网公司发布的《分布式光伏发电项目接入系统典型设计》，本工程采用单点 10kV 接入用户配电室方案（XGF10-Z-1）,示意图如图 1.1。图 1.1XGF10-Z-1 方案一次系统接线示意图结合项目实际情况及周边电网实际运行工况，分布式光伏电站接入系统方案如下：考虑该分布式光伏电站采用全部自用/自发自用、余量上网方式，本工程分布式分布式光伏电站采用 10kV 电压等级并网。本期分布式光伏电站通过新建 1 回 10kV 电缆线路接入 XX 配电房的 10kV 高压开关室内新增/备用 10kV 联络线间隔，联络线电缆截面为 Xmm2,长度约为 X米。再经 XX 配电房原有 10kV 线路接入上级电源，接线示意图如图 1.2所示。相关并网线路及公共线路均满足光伏接入的要求。分布式分布式光伏电站并网后，应加强运行管理，优化运行方式，在分布式分布式光伏电站间歇性停电期间，调整负荷，增加备用容量，保证电网安全运行。?WV22-CK出;:JKm-iow-ri2o(XX>*fXXH图 1.2XX 分布式光伏电站并网接线示意图（以用户收资为准）逼囲特 i 财曲辭皇啸余角户用辭負2.3 分布式光伏电站主接线方案根据相关技术规定，结合杭州市区/XX 县区电网实际情况及工程可研报告，推荐采用单母线接线。2.4 无功配置分布式光伏电站输出有功功率大于额定功率的 50%时，10kV 接入功率因数应不小于 0.98(超前或之后)；输出有功功率在 20%〜50%之间时，接入功率因数应不小于 0.95(超前或之后)。2.5 其他技术要求(1) 互联接口设备选型及要求并网点应设置易于操作、可闭锁且具有明显断开点的并网总断路器。系统侧短路容量按 350kVA 进行设备选择。并网点及站内设备应满足系统短路电...
