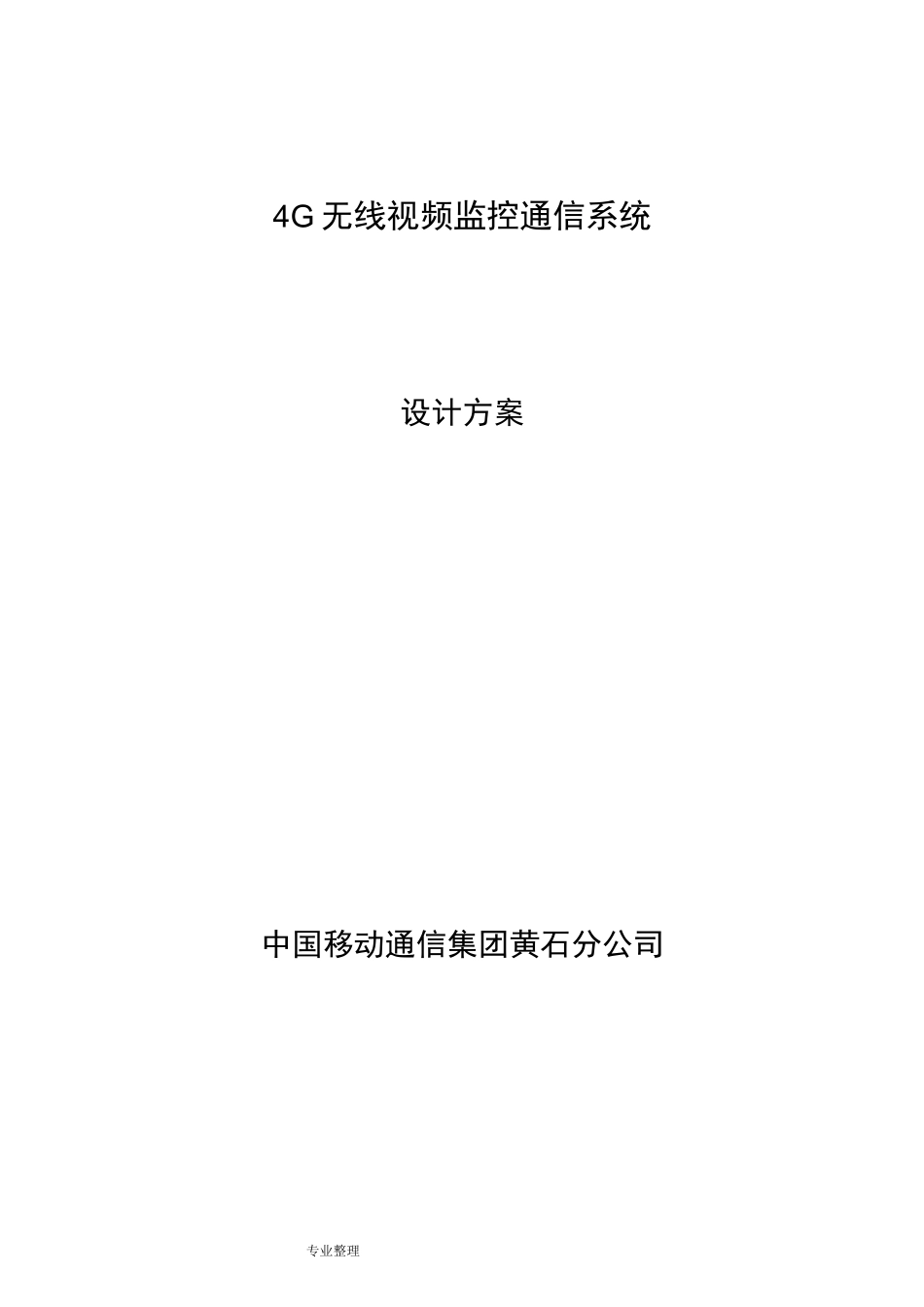

4G 无线视频监控通信系统设计方案中国移动通信集团黄石分公司专业整理3G 无线移动视频传输设计方案第 2 页共 15 页3G 无线移动视频传输设计方案第 3 页共 15 页3G 无线移动视频传输设计方案第 4 页共 15 页3G 运营商视频拒3 系统整体规划（1）系统网络拓扑图華内部云车内提U 兵摄谭机车外部云音加愉入愉出锻申兵耳$轅稈朋缪单兵系笛代科动终观城地国血血档用户悄控、齊理、直二:»工二;拔服务晅件终-•圾观务黑一级服欝器3G 无线移动视频传输设计方案第 5 页共 15 页3G 无线移动视频传输设计方案第 6 页共 15 页(2) 、GPS 定位系统单兵监控终端要内置 GPS 定位系统模块和天线，利用无线模块将位置信息实时发送到监控中心，在平台的电子地图上显示出单兵设备的具体位置。(3)、双向语音对讲监控中心通过监控软件实现与前端设备进行双向的语音通话，以便于统一指挥与调度。(4)、多画面监视监控客户端软件可同时监视多路前端单兵终端图像功能；通过借助相关设备实现无逢接入监控中心电视墙，实现大屏监视功能。(6)、远程指令监控中心可通过监控客户端软件对前端设备发送指令，对设备相关参数进行设置，并查看设备信息的4 产品介绍4.14G 车载硬盘录像机产品概述本设备是专为车载视频监控设计的一款高性价比的设备，它采用了高速处理器和嵌入式操作系统，结合了 IT 领域各项最新技术，如音视频压缩/解压缩技术，结构上采用了特殊的防震技术，软件上采用特定的硬盘保护技术，有效地解决车载 DVR 经常碰到的硬盘出错问题。本产品有良好的抗震性、散热性和稳定性，所以可广泛应用于各种车辆。支持远程断油断电、手机远程监控。1.2 产品规格列表项目设备参数性能指标系统主处理器Hi3512操作系统嵌入式 Linux 操作系统3G 无线移动视频传输设计方案第 7 页共 15 页操作语言中文/英文/繁体操作界面图形化菜单操作界面密码安全用户密码、管理员密码两级管理3G 无线移动视频传输设计方案第 8 页共 15 页视频输入 4 路复合视频输入，车载航空头视频视频输出一路车载航空头复合视频输出、一路莲花头视频输出视频显示支持单画面、四画面显示视频标准PAL 制式，25 帧/秒NTSC 制式，30 帧/秒音频音频输入4 路音频输入，车载航空头音频输出单路音频输出录音方式声音与视频同步录制图像处理及存储图像压缩H.264，可变码流（VBR）/固定码流（CBR）图像格式CIF/D1 可选监视质量 PAL:720x576(D1)NTSC：720x480...
