通信机房设备安装通用标准规范

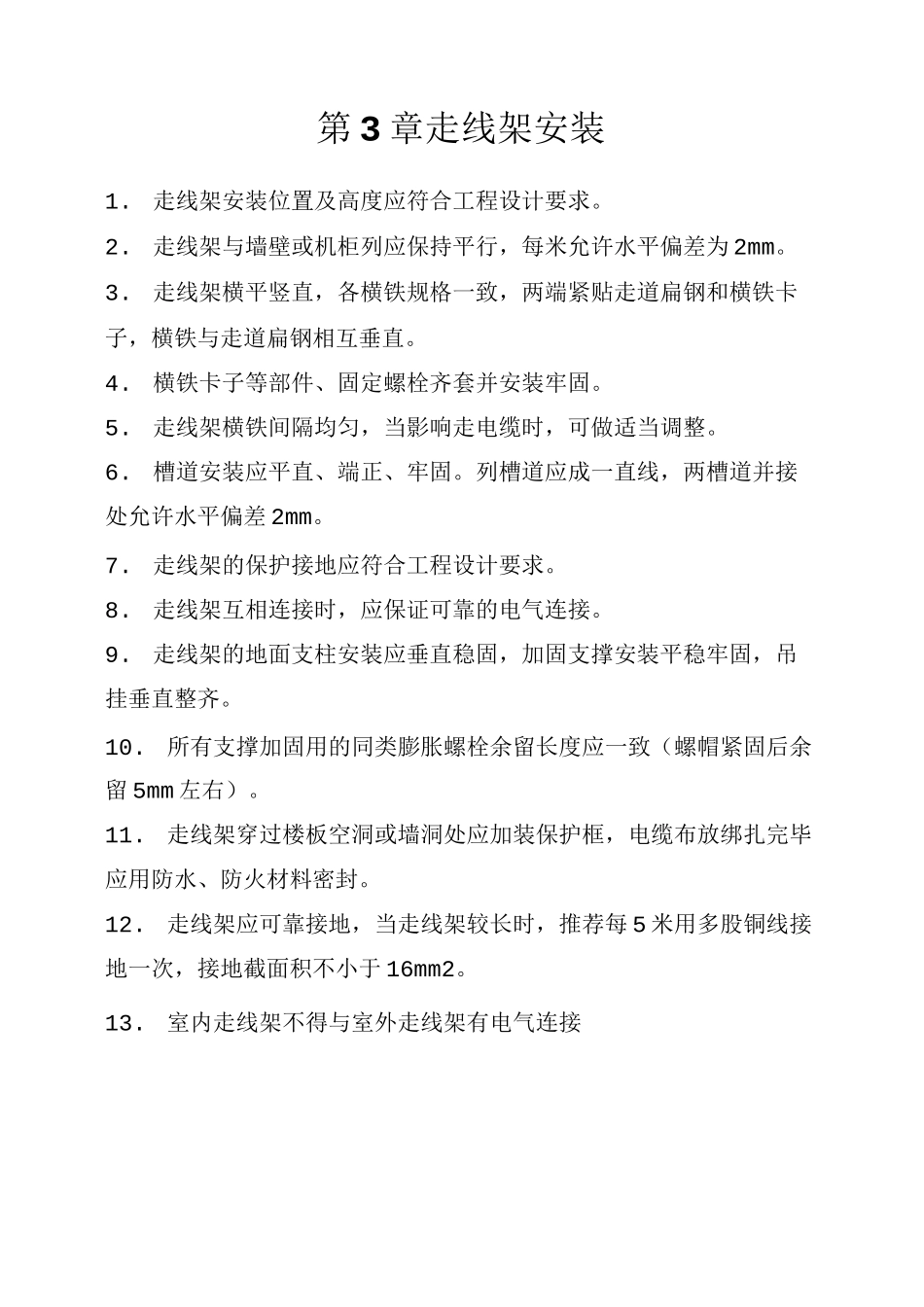

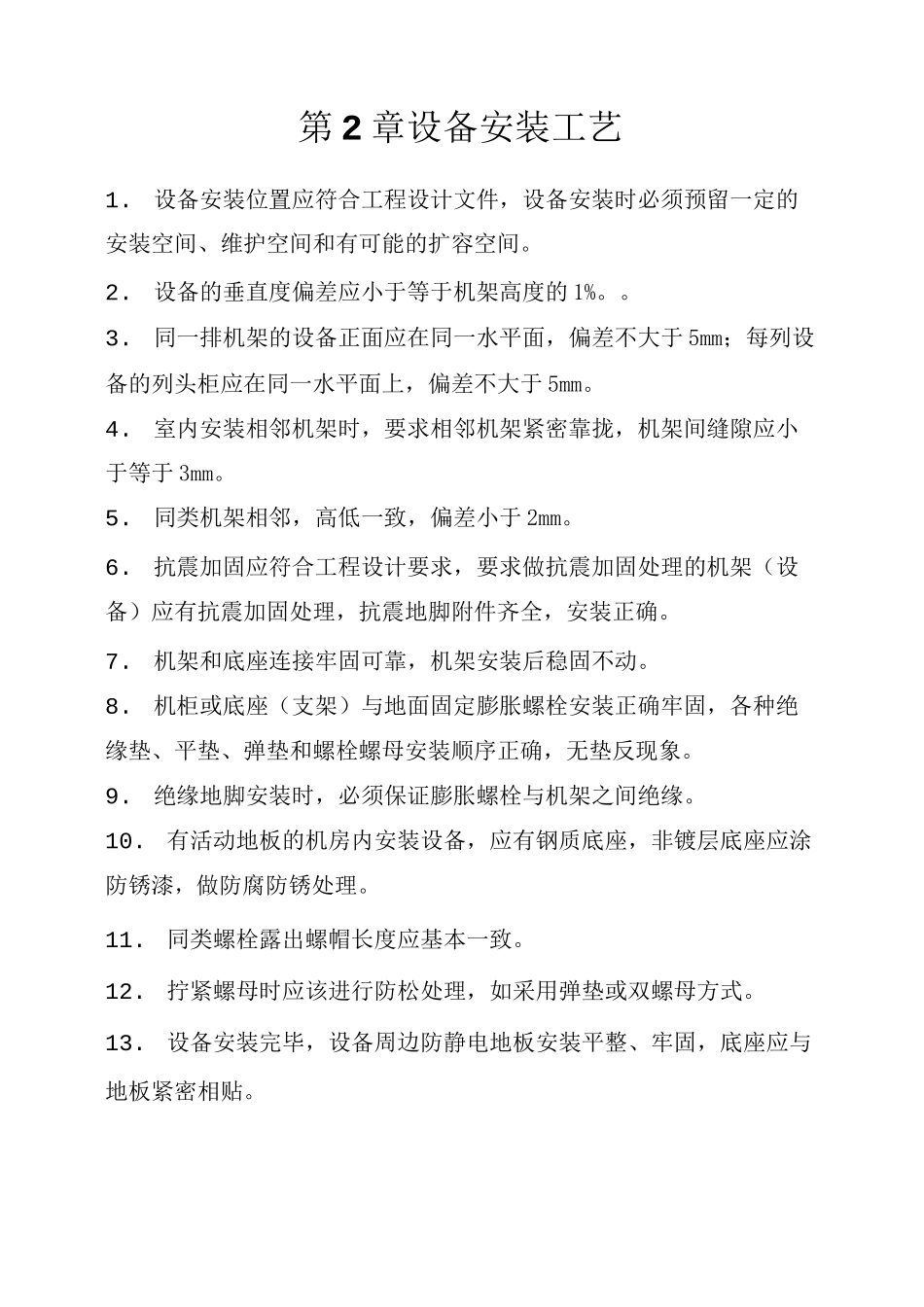

通信机房设备安装通用标准规范第 1 章设备机房1. 机房的土建工程已全部竣工，门窗完好，过线孔密圭寸良好，干燥无积水并能防止水从孔洞浸入室内。无明显的灰尘。机房屋顶严格要求不漏水、不掉灰，装饰材料应用非燃烧材料或难燃烧材料；理想的条件是外窗加双层玻璃并密封，门加防尘密封条，天窗密封机房，加尘埃过滤装置。2. 机房必须采取防静电措施。3. 室内无直射阳光，建议采用有色玻璃窗，或深色窗帘遮光。4. 机房内配备日常照明。5. 机房内部不应有给水、排水、煤气及消防管道通过。6. 机房内严禁存放易燃、易爆等危险物品，必须配备有效的消防器材。7. 机房内不同电压的电源插座，应有明显标志。8. 机房配有感烟、感温等告警装置，性能应良好。9. 机房所在地区土壤电阻率低于 700□•m 时，机房地阻应小于 10Q。第 2 章设备安装工艺1.设备安装位置应符合工程设计文件，设备安装时必须预留一定的安装空间、维护空间和有可能的扩容空间。2.设备的垂直度偏差应小于等于机架高度的 1%。。3.同一排机架的设备正面应在同一水平面，偏差不大于 5mm；每列设备的列头柜应在同一水平面上，偏差不大于 5mm。4.室内安装相邻机架时，要求相邻机架紧密靠拢，机架间缝隙应小于等于 3mm。5.同类机架相邻，高低一致，偏差小于 2mm。6.抗震加固应符合工程设计要求，要求做抗震加固处理的机架（设备）应有抗震加固处理，抗震地脚附件齐全，安装正确。7.机架和底座连接牢固可靠，机架安装后稳固不动。8.机柜或底座（支架）与地面固定膨胀螺栓安装正确牢固，各种绝缘垫、平垫、弹垫和螺栓螺母安装顺序正确，无垫反现象。9.绝缘地脚安装时，必须保证膨胀螺栓与机架之间绝缘。10.有活动地板的机房内安装设备，应有钢质底座，非镀层底座应涂防锈漆，做防腐防锈处理。11.同类螺栓露出螺帽长度应基本一致。12.拧紧螺母时应该进行防松处理，如采用弹垫或双螺母方式。13.设备安装完毕，设备周边防静电地板安装平整、牢固，底座应与地板紧密相贴。第 3 章走线架安装1.走线架安装位置及高度应符合工程设计要求。2.走线架与墙壁或机柜列应保持平行，每米允许水平偏差为 2mm。3.走线架横平竖直，各横铁规格一致，两端紧贴走道扁钢和横铁卡子，横铁与走道扁钢相互垂直。4.横铁卡子等部件、固定螺栓齐套并安装牢固。5.走线架横铁间隔均匀，当影响走电缆时，可做适当调整。6.槽道安装应平直、端正、牢固。列槽道应成一直线，两槽道并接处允许水平偏差 2m...
