桥梁薄壁空心墩专项施工方案

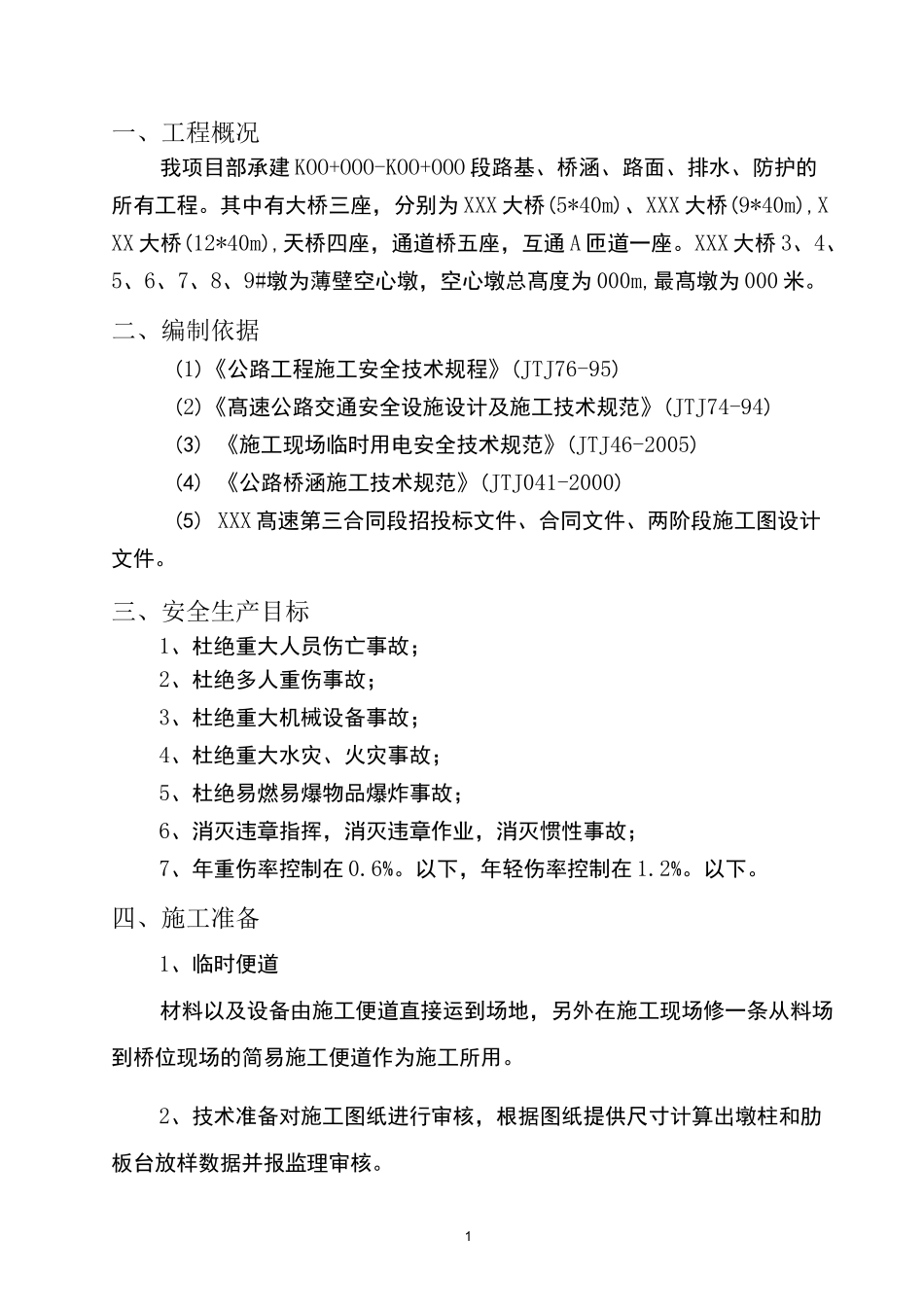

1一、工程概况我项目部承建 KOO+OOO-KOO+OOO 段路基、桥涵、路面、排水、防护的所有工程。其中有大桥三座，分别为 XXX 大桥(5*40m)、XXX 大桥(9*40m),XXX 大桥(12*40m),天桥四座，通道桥五座，互通 A 匝道一座。XXX 大桥 3、4、5、6、7、8、9#墩为薄壁空心墩，空心墩总髙度为 000m,最髙墩为 000 米。二、编制依据(1)《公路工程施工安全技术规程》(JTJ76-95)(2)《髙速公路交通安全设施设计及施工技术规范》(JTJ74-94)(3) 《施工现场临时用电安全技术规范》(JTJ46-2005)(4) 《公路桥涵施工技术规范》(JTJ041-2000)(5) XXX 髙速第三合同段招投标文件、合同文件、两阶段施工图设计文件。三、安全生产目标1、杜绝重大人员伤亡事故；2、杜绝多人重伤事故；3、杜绝重大机械设备事故；4、杜绝重大水灾、火灾事故；5、杜绝易燃易爆物品爆炸事故；6、消灭违章指挥，消灭违章作业，消灭惯性事故；7、年重伤率控制在 0.6%。以下，年轻伤率控制在 1.2%。以下。四、施工准备1、临时便道材料以及设备由施工便道直接运到场地，另外在施工现场修一条从料场到桥位现场的简易施工便道作为施工所用。2、技术准备对施工图纸进行审核，根据图纸提供尺寸计算出墩柱和肋板台放样数据并报监理审核。23、测量放样测量工程师对施工部位平面坐标、标高及相关细部尺寸进行复核，确认无误后用全站仪精确放出墩柱及肋板结构图坐标等放样数据。测量放样经自检无误后，报请测量监理工程师复测。4、组织机构框图、主要进场人员3施工组织机构图4主要人员安排表序号人员名称人数备注1管理人员22技术人员2施工3测量人员2测量4试验员1材料取样、混凝土试块制作5混凝土工46钢筋工407普工508机械工109电工310材料员35、施工前应检查机械设备施工主要机械设备投入计划表机械名称型号数量进场日期设备状况水泥砼拌合站HZS-5012011-3-20良好砼罐车12m322011-3-30良好发电机613512011-3-30良好电焊机BX1-50052011-3-30良好钢筋切断机GQ40D22011.4.20良好钢筋弯曲机GJBJ4022011.4.20良好钢筋调直机122011.4.20良好吊车50t12011.6.20良好塔吊MG80/10t-27m12011.6.20良好五、空心墩施工方案5（一）施工工艺流程承台、系梁砼凿毛 f 钢筋安装 f 模板安装及加固 f 砼浇筑 f拆模及养生。（二）施工准备模板进场后为了保证墩身混凝土外观质量，首先进行模板试拼装，检查模板各部位尺寸、模板接缝及平整度，模板试拼完成后进行试验墩浇筑，根据试验墩的浇筑过程及试验墩外观质...
