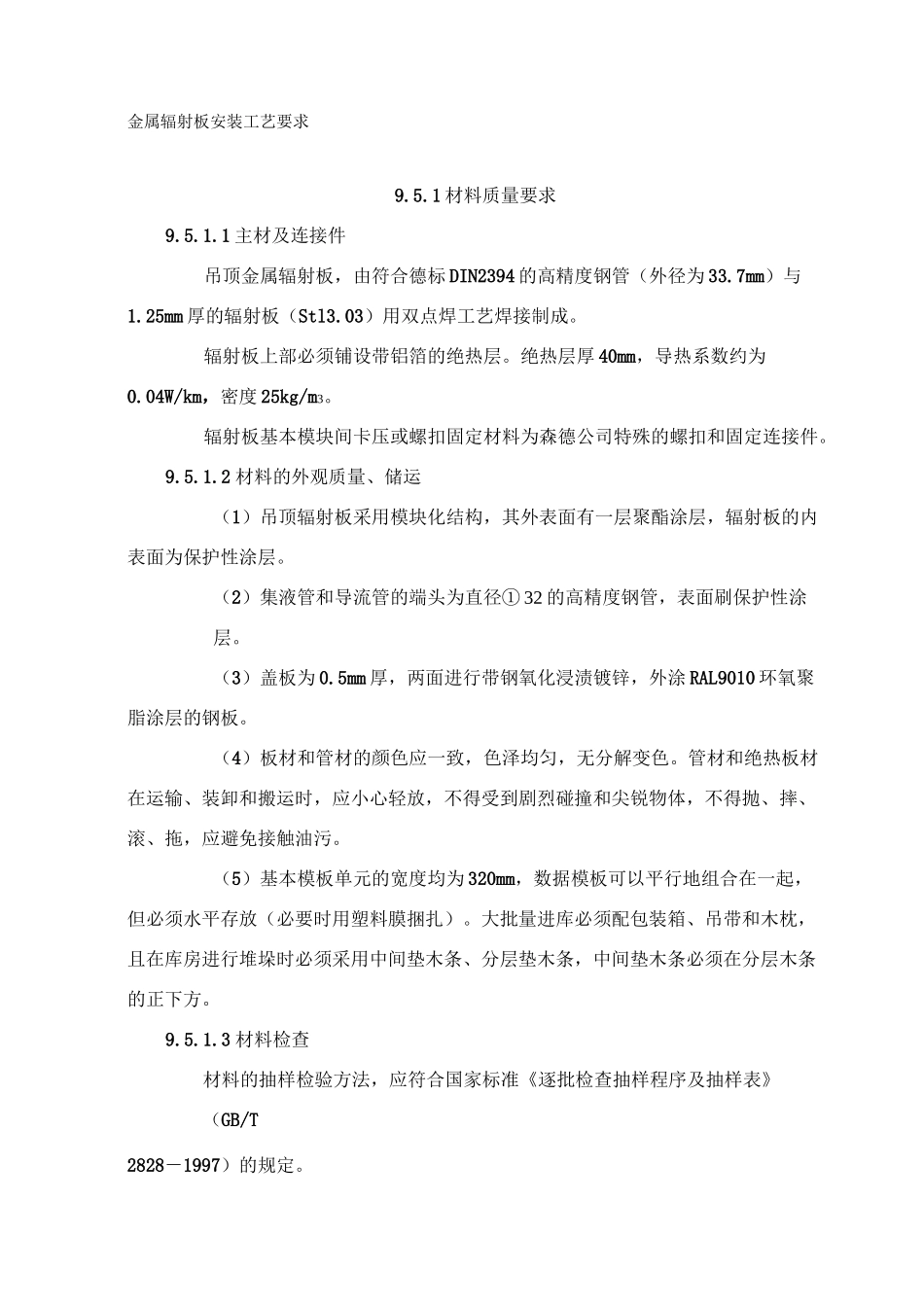

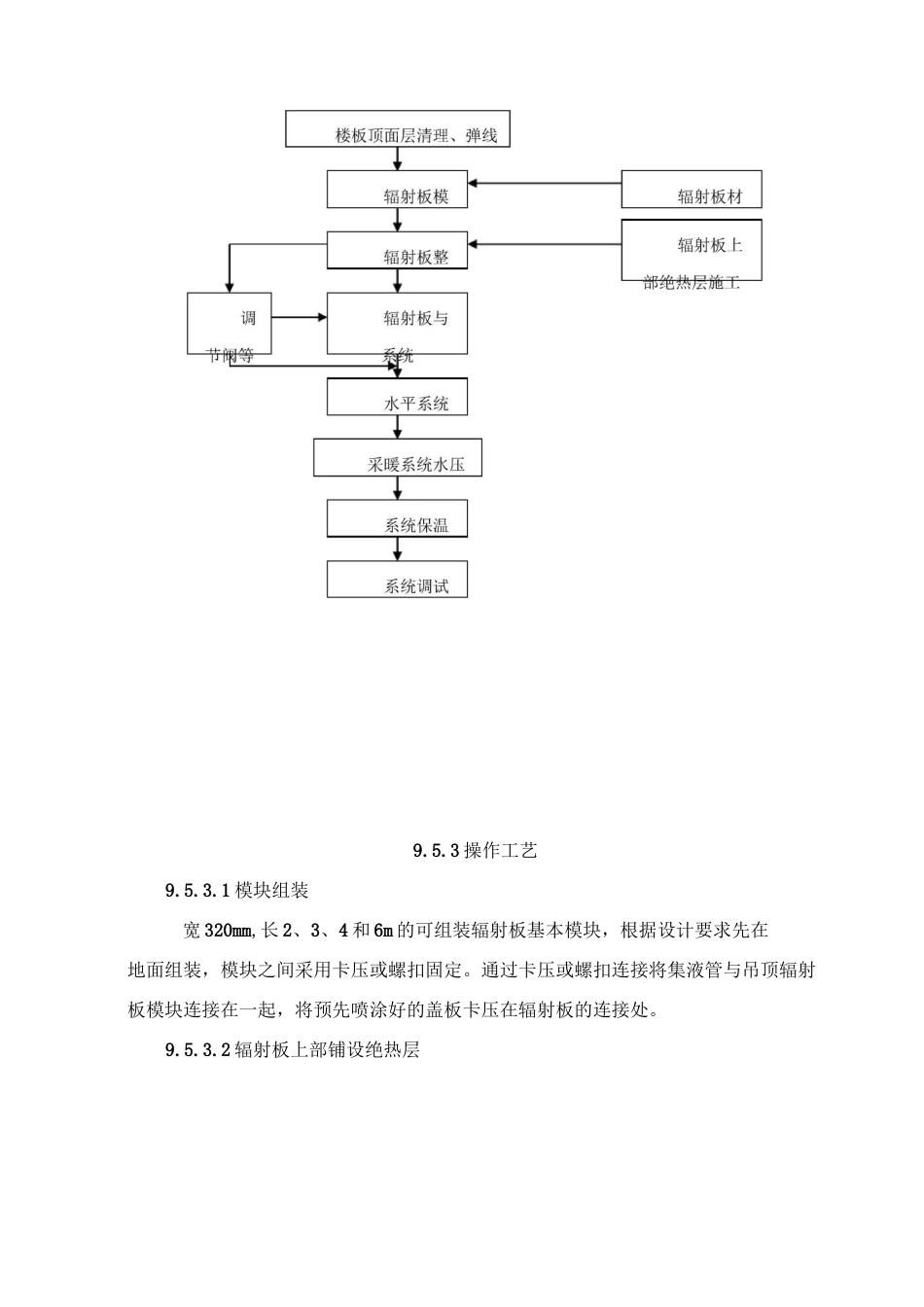

金属辐射板安装工艺要求9.5.1 材料质量要求9.5.1.1 主材及连接件吊顶金属辐射板，由符合德标 DIN2394 的高精度钢管（外径为 33.7mm）与1.25mm 厚的辐射板（Stl3.03）用双点焊工艺焊接制成。辐射板上部必须铺设带铝箔的绝热层。绝热层厚 40mm，导热系数约为0.04W/km，密度 25kg/m3。辐射板基本模块间卡压或螺扣固定材料为森德公司特殊的螺扣和固定连接件。9.5.1.2 材料的外观质量、储运（1）吊顶辐射板采用模块化结构，其外表面有一层聚酯涂层，辐射板的内表面为保护性涂层。（2）集液管和导流管的端头为直径① 32 的高精度钢管，表面刷保护性涂层。（3）盖板为 0.5mm 厚，两面进行带钢氧化浸渍镀锌，外涂 RAL9010 环氧聚脂涂层的钢板。（4）板材和管材的颜色应一致，色泽均匀，无分解变色。管材和绝热板材在运输、装卸和搬运时，应小心轻放，不得受到剧烈碰撞和尖锐物体，不得抛、摔、滚、拖，应避免接触油污。（5）基本模板单元的宽度均为 320mm，数据模板可以平行地组合在一起，但必须水平存放（必要时用塑料膜捆扎）。大批量进库必须配包装箱、吊带和木枕，且在库房进行堆垛时必须采用中间垫木条、分层垫木条，中间垫木条必须在分层木条的正下方。9.5.1.3 材料检查材料的抽样检验方法，应符合国家标准《逐批检查抽样程序及抽样表》（GB/T2828－1997）的规定。9.5工艺流程9.5.3 操作工艺9.5.3.1 模块组装宽 320mm,长 2、3、4 和 6m 的可组装辐射板基本模块，根据设计要求先在地面组装，模块之间采用卡压或螺扣固定。通过卡压或螺扣连接将集液管与吊顶辐射板模块连接在一起，将预先喷涂好的盖板卡压在辐射板的连接处。9.5.3.2 辐射板上部铺设绝热层固定组件 R33——用于在水泥天花板上的安装固定组件 R34——用于在角钢上的安装根据组装好的辐射板的宽度切割 40mm 厚带铝箔的绝热保温板平铺，并将绝缘材料两侧固定于辐射板卷边内，接缝处用铝箔封合。9.5.3.3 辐射板端头安装集液管和导流管的端头都由直径为① 32 的钢管做成，用 1〃的外螺纹连接辐射板支管，必要时安装盲盖、放气阀，均为螺纹连接。9.5.3.4 辐射板安装（1）根据设计要求组装好带悬吊钢骨的辐射板，先单体试压合格后再进行吊装。（2）吊装辐射板直接用固定附件悬挂，固定组件有以下六种，见图 9.5.3.4。图 9.5.3.4 吊装辐射板的固定组件（一）（a）1—钢膨胀螺栓；2-M10 悬挂件；3—M10 螺杆；4—M10 螺母；5—M10 专用防脱挂钩（b）1—M...
