空分岗位分子筛吸附器装填方案

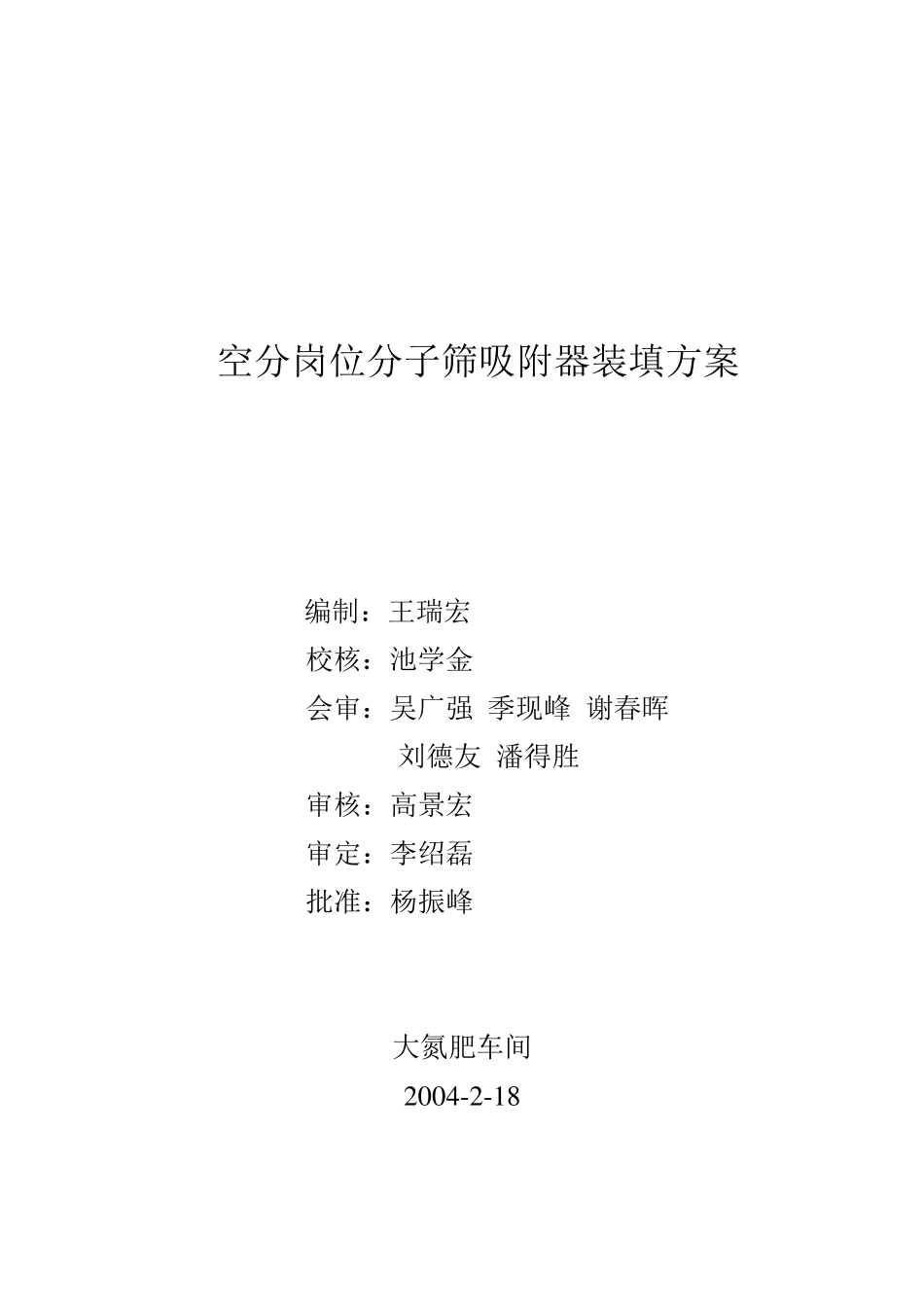

空分岗位分子筛吸附器装填方案_第1页
1/7

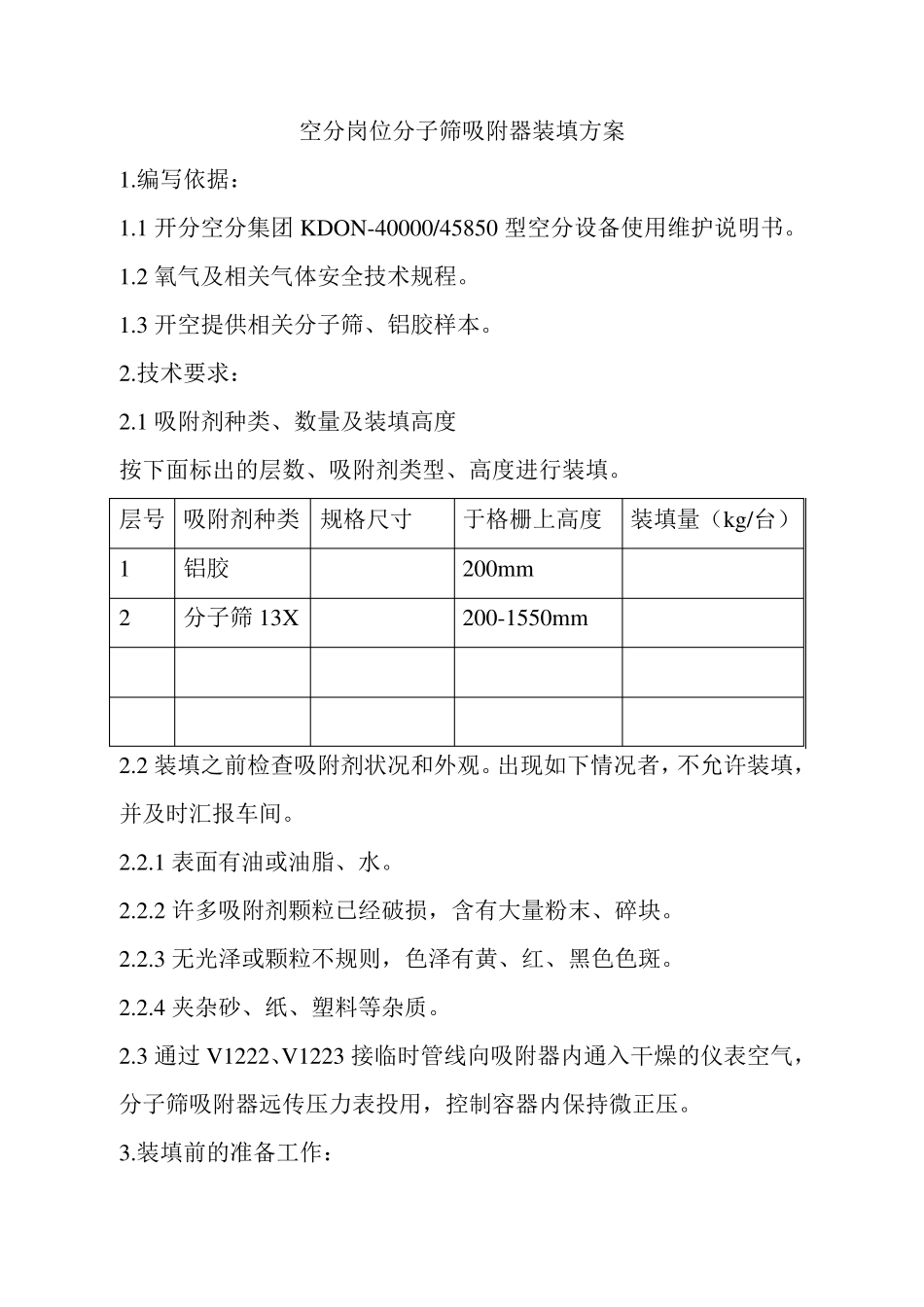

空分岗位分子筛吸附器装填方案_第2页
2/7

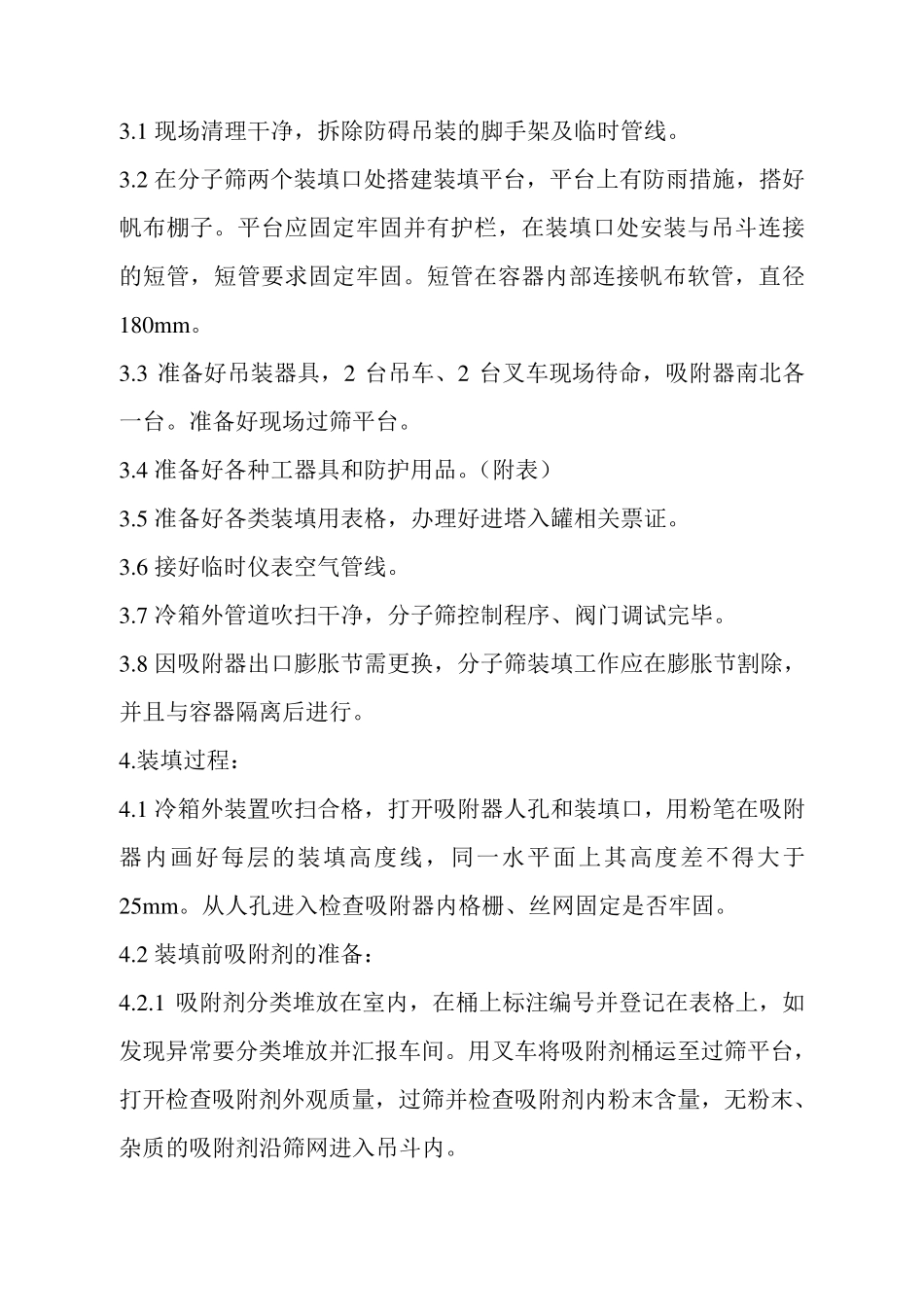

空分岗位分子筛吸附器装填方案_第3页
3/7
空分岗位分子筛吸附器装填方案 编制:王瑞宏 校核:池学金 会审:吴广强 季现峰 谢春晖 刘德友 潘得胜 审核:高景宏 审定:李绍磊 批准:杨振峰 大氮肥车间 2 0 0 4 -2 -1 8 空分岗位分子筛吸附器装填方案 1.编写依据: 1.1 开分空分集团KDON-40000/45850 型空分设备使用维护说明书。 1.2 氧气及相关气体安全技术规程。 1.3 开空提供相关分子筛、铝胶样本。 2.技术要求: 2.1 吸附剂种类、数量及装填高度 按下面标出的层数、吸附剂类型、高度进行装填。 层号 吸附剂种类 规格尺寸 于格栅上高度 装填量(kg/台) 1 铝胶 200m m 2 分子筛13X 200-1550m m 2.2 装填之前检查吸附剂状况和外观。出现如下情况者,不允许装填,并及时汇报车间。 2.2.1 表面有油或油脂、水。 2.2.2 许多吸附剂颗粒已经破损,含有大量粉末、碎块。 2.2.3 无光泽或颗粒不规则,色泽有黄、红、黑色色斑。 2.2.4 夹杂砂、纸、塑料等杂质。 2.3 通过 V1222、V1223 接临时管线向吸附器内通入干燥的仪表空气,分子筛吸附器远传压力表投用,控制容器内保持微正压。 3.装填前的准备工作: 3.1 现场清理干净,拆除防碍吊装的脚手架及临时管线。 3.2 在分子筛两个装填口处搭建装填平台,平台上有防雨措施,搭好帆布棚子。平台应固定牢固并有护栏,在装填口处安装与吊斗连接的短管,短管要求固定牢固。短管在容器内部连接帆布软管,直径180m m 。 3.3 准备好吊装器具,2 台吊车、2 台叉车现场待命,吸附器南北各一台。准备好现场过筛平台。 3.4 准备好各种工器具和防护用品。(附表) 3.5 准备好各类装填用表格,办理好进塔入罐相关票证。 3.6 接好临时仪表空气管线。 3.7 冷箱外管道吹扫干净,分子筛控制程序、阀门调试完毕。 3.8 因吸附器出口膨胀节需更换,分子筛装填工作应在膨胀节割除,并且与容器隔离后进行。 4.装填过程: 4.1 冷箱外装置吹扫合格,打开吸附器人孔和装填口,用粉笔在吸附器内画好每层的装填高度线,同一水平面上其高度差不得大于25m m 。从人孔进入检查吸附器内格栅、丝网固定是否牢固。 4.2 装填前吸附剂的准备: 4.2.1 吸附剂分类堆放在室内,在桶上标注编号并登记在表格上,如发现异常要分类堆放并汇报车间。用叉车将吸附剂桶运至过筛平台,打开检查吸附剂外观质量,过筛并检查吸附剂内粉末含量,无粉末、杂质的吸附剂沿筛网进入吊斗内。 4.2.2 装填时按照当班装...
