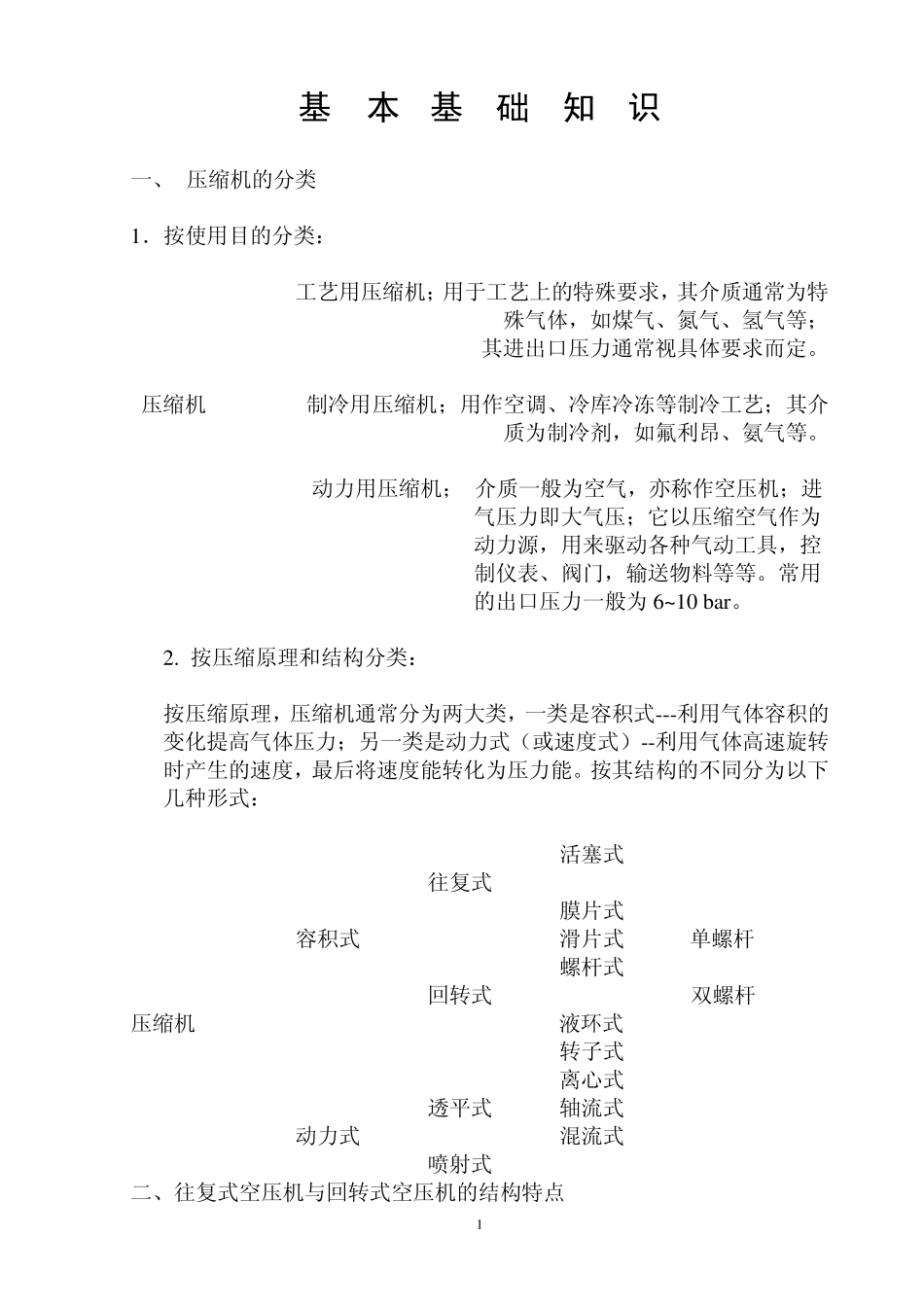

1 基 本 基 础 知 识 一、 压缩机的分类 1.按使用目的分类: 工艺用压缩机;用于工艺上的特殊要求,其介质通常为特殊气体,如煤气、氮气、氢气等; 其进出口压力通常视具体要求而定。 压缩机 制冷用 压缩机 ;用作空调、冷库冷冻等制冷工艺;其介质为制冷剂,如氟利昂、氨气等。 动力用压缩机; 介质一般为空气,亦称作空压机;进气压力即大气压;它以压缩空气作为动力源,用来驱动各种气动工具,控制仪表、阀门,输送物料等等。常用的出口压力一般为 6~ 10 bar。 2. 按压缩原理和结构分类: 按压缩原理,压缩机通常分为两大类,一类是容积式---利用气体容积的变化提高气体压力;另一类是动力式(或速度式)--利用气体高速旋转时产生的速度,最后将速度能转化为压力能。按其结构的不同分为以下几种形式: 活塞式 往复式 膜片式 容积式 滑片式 单螺杆 螺杆式 回转式 双螺杆 压缩机 液环式 转子式 离心式 透平式 轴流式 动力式 混流式 喷射式 二、往复式空压机与回转式空压机的结构特点 2 往复式空压机与回转式空压机同属容积型空压机,它们都是通过改变工作腔内的气体容积(压缩气体的空间)来提高气体的压力。 (1) 往复式空压机 --- 最常见的型式为活塞式空压机 活塞式空压机其工作原理是利用曲柄连杆机构将原动机的旋转运动转变为活塞的直线往复运动,并借助进、排气阀的自动开闭进行气体的吸入、压缩和排出。其特点是: a) 适用的压力范围广,不论流量大小都能达到所需压力。目前工业应用上压力大于 3Mpa 的压缩机仍采用活塞式压缩机。 b) 热效率高,适应性较强,即排气量范围较广,且不受压力高低的影响; c) 转速不高,机器体积大而重; d) 结构复杂,易损件多,维修量大; e) 排气不连续,气流脉动大,运转时振动大。 (2) 回转式空压机 --- 常见的型式有滑片式和螺杆式,其中螺杆式应用最广。 螺杆式空压机又分为单螺杆和双螺杆,目前双螺杆空压机在螺杆式空压机市场上占主导地位。 双螺杆空压机的工作原理是借助于两个在机壳(气缸)内的螺旋形转子,按一定的传动比(四对六或五对六)相互啮合回转运动所产生的工作容积的变化,而实现气体的压缩。与往复式比较它不存在往复惯性力和力矩,所以转速高、基础小、重量轻、振动小、运转平稳;它无活塞机中的活塞和高频振动的进排气阀,故零部件(特别是易损件)少、结构简单易于维修;同时,在转子每转之内常有多次排气过程,所...
