空压机联控系统方案

空压机联控系统方案_第1页
1/9
空压机联控系统方案_第2页
2/9
空压机联控系统方案_第3页
3/9

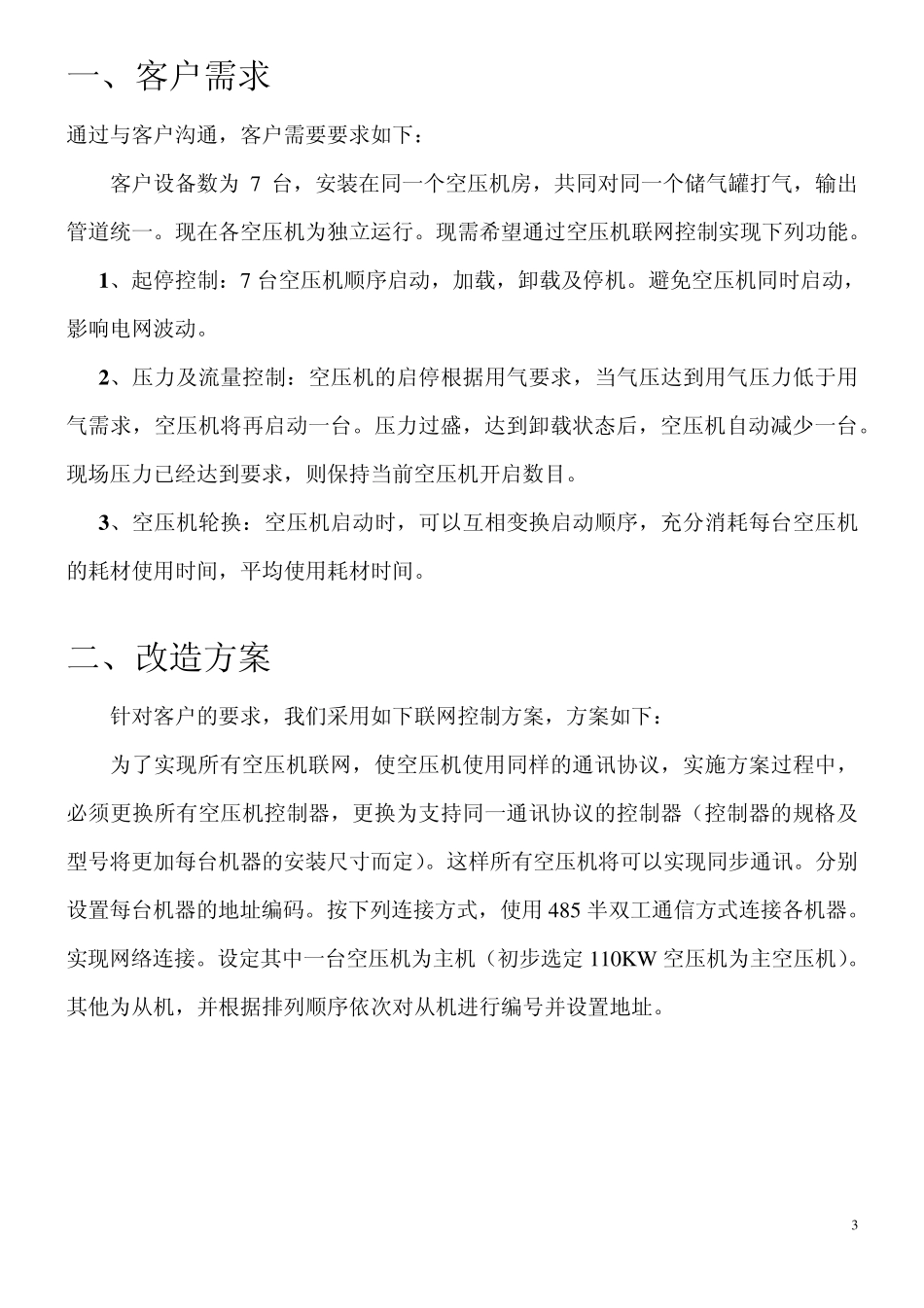

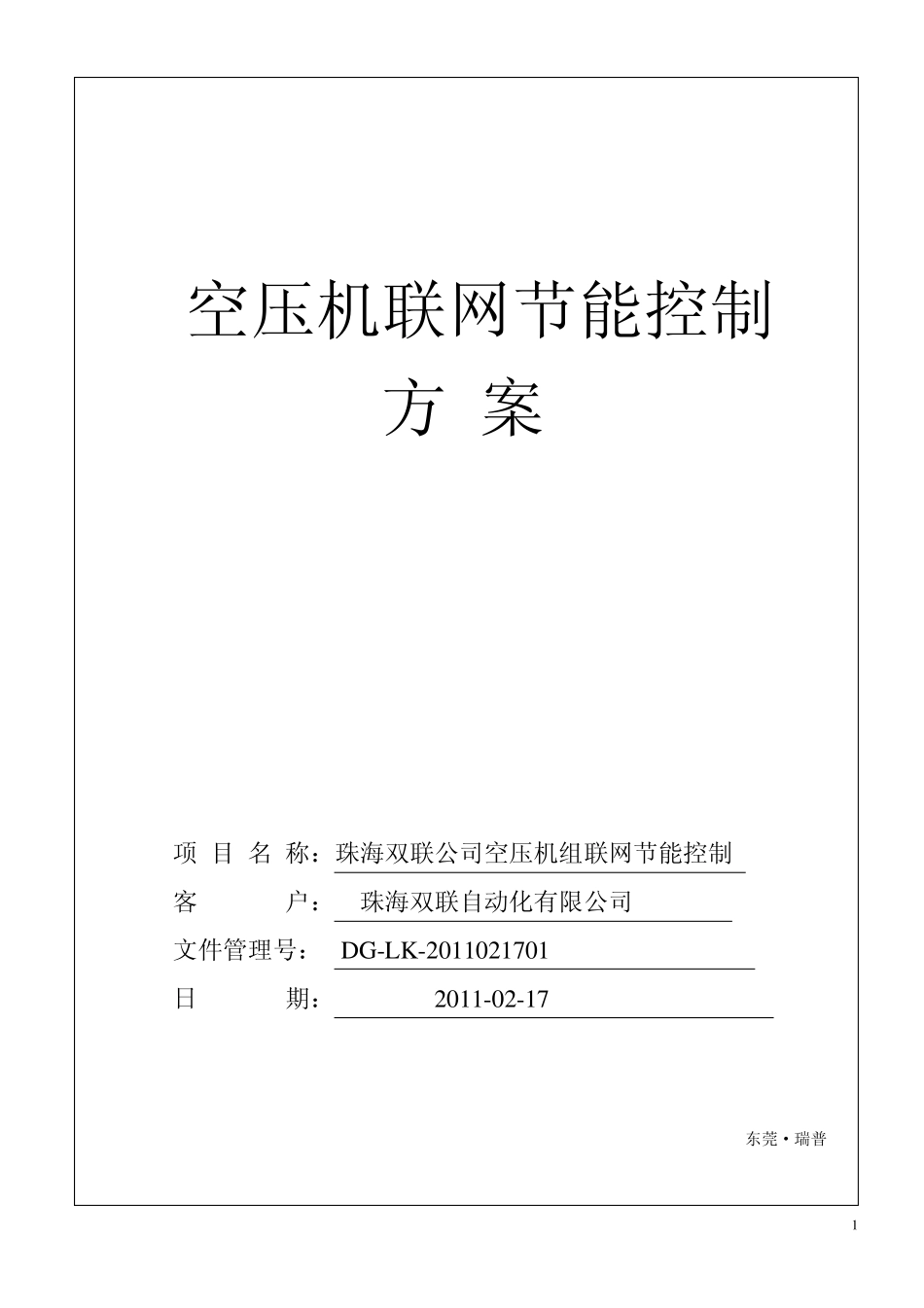

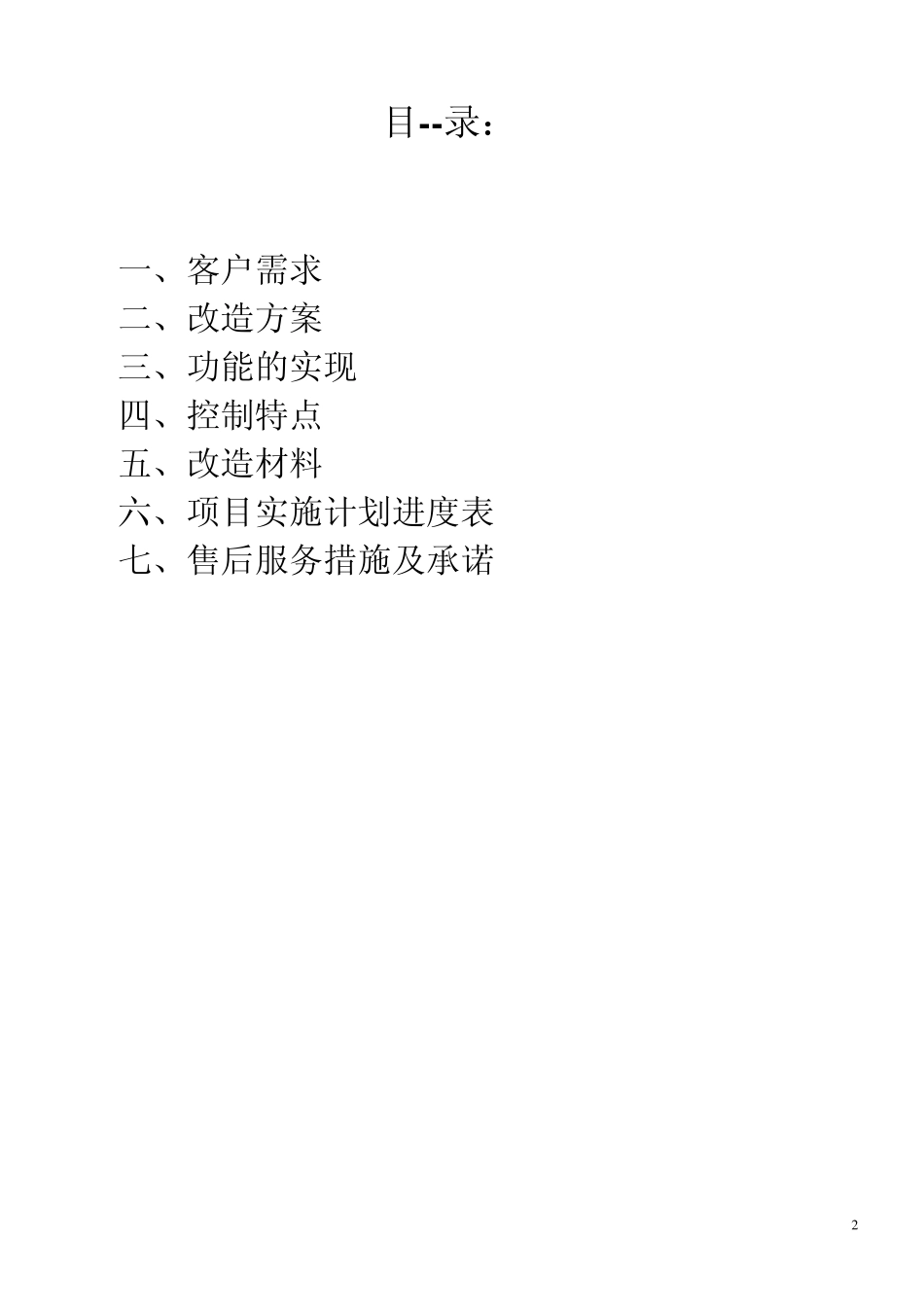

1 空压机联网节能控制 方 案 项 目 名 称:珠海双联公司空压机组联网节能控制 客 户: 珠海双联自动化有限公司 文件管理号: DG-LK-2011021701 日 期: 2011-02-17 东莞·瑞普 2 目--录: 一、客户需求 二、改造方案 三、功能的实现 四、控制特点 五、改造材料 六、项目实施计划进度表 七、售后服务措施及承诺 3一、客户需求 通过与客户沟通,客户需要要求如下: 客户设备数为 7 台,安装在同一个空压机房,共同对同一个储气罐打气,输出管道统一。现在各空压机为独立运行。现需希望通过空压机联网控制实现下列功能。 1 、起停控制:7 台空压机顺序启动,加载,卸载及停机。避免空压机同时启动,影响电网波动。 2 、压力及流量控制:空压机的启停根据用气要求,当气压达到用气压力低于用气需求,空压机将再启动一台。压力过盛,达到卸载状态后,空压机自动减少一台。现场压力已经达到要求,则保持当前空压机开启数目。 3 、空压机轮换:空压机启动时,可以互相变换启动顺序,充分消耗每台空压机的耗材使用时间,平均使用耗材时间。 二、改造方案 针对客户的要求,我们采用如下联网控制方案,方案如下: 为了实现所有空压机联网,使空压机使用同样的通讯协议,实施方案过程中,必须更换所有空压机控制器,更换为支持同一通讯协议的控制器(控制器的规格及型号将更加每台机器的安装尺寸而定)。这样所有空压机将可以实现同步通讯。分别设置每台机器的地址编码。按下列连接方式,使用 485 半双工通信方式连接各机器。实现网络连接。设定其中一台空压机为主机(初步选定 110KW 空压机为主空压机)。其他为从机,并根据排列顺序依次对从机进行编号并设置地址。 4连接图如下: 根据每台机的功率配置好参数,使空压机单机运行正常后,再将空压机选择为联控模式。 在新的控制器安装过程中,必须更换对应的压力传感器及温度传感器。交流互感器等设备。同时,如外观差别比较的情况下,可能需要采用钣金件覆盖,填补的措施,恢复原机器的外观。 三、功能的实现 我们将空压机编号假设为 主机------1# 从机------2#,3#,4#,5#,6#,7# 从机 从机 BABABAB A A B . . . . . . . . . . . . 一号机 二号机 三号机四号机 七号机 主机 从机 从机 5我们现假设从机启动顺序为2#到3#顺序启动(实际启动根据每个空压机的运行时间而定,运行时间最少的空压机优先启动) 1,联控的运行 启...
