空心板技术交底

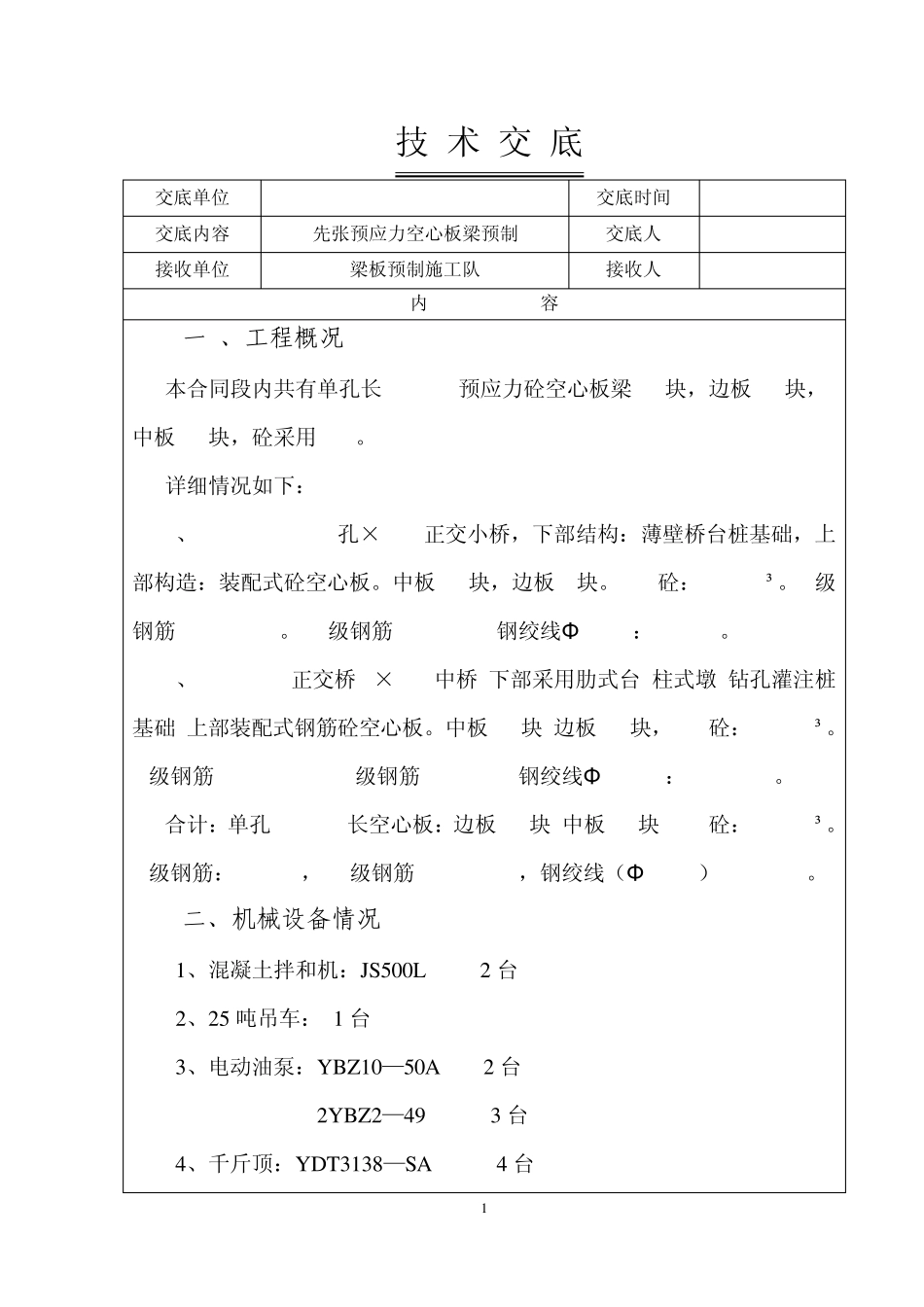

空心板技术交底_第1页
1/7

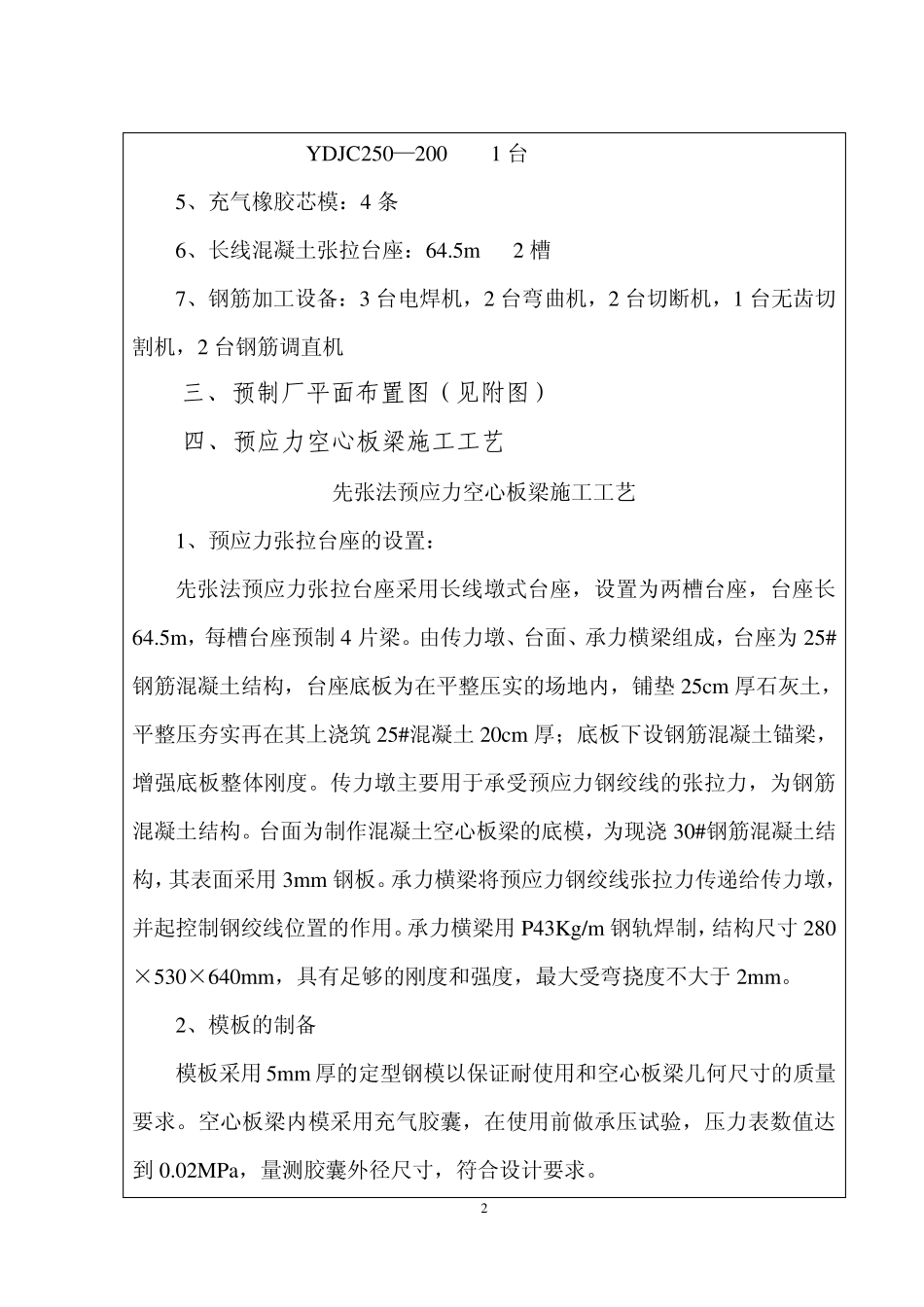

空心板技术交底_第2页
2/7

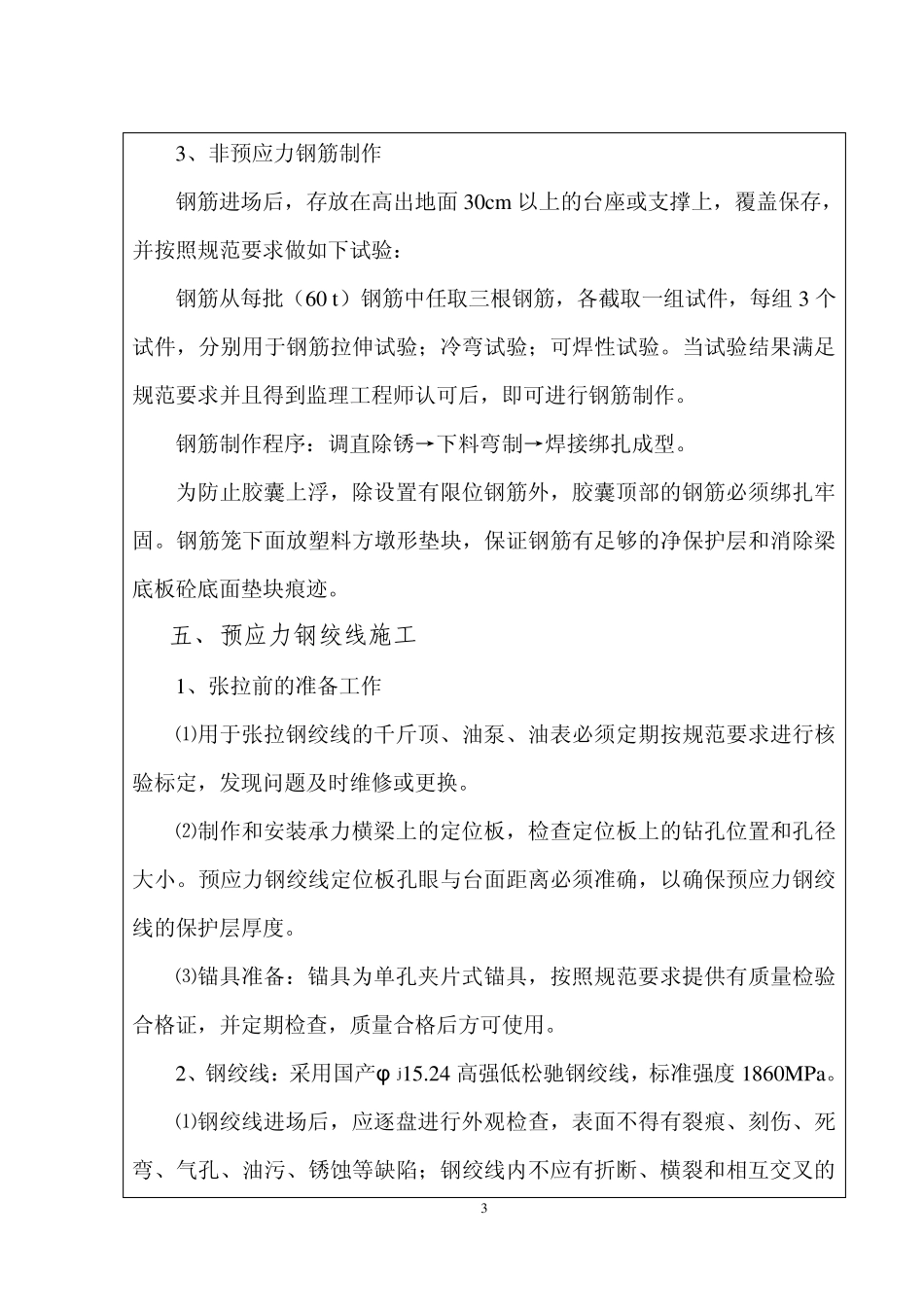

空心板技术交底_第3页
3/7
1 技 术 交 底 交底单位 交底时间 交底内容 先张预应力空心板梁预制 交底人 接收单位 梁板预制施工队 接收人 内 容 一 、工程概况 本合同段内共有单孔长12.92m预应力砼空心板梁64块,边板16块,中板48块,砼采用C40。 详细情况如下: 1、K134+391.0 1孔×13m正交小桥,下部结构:薄壁桥台桩基础,上部构造:装配式砼空心板。中板12块,边板4块。C40砼:117.6m³。I级钢 筋 14918.7Kg。II级 钢 筋 9495.6kg.钢 绞 线 Φ s15.2:2788kg。 2、K142+560正交桥3×13m中桥,下部采用肋 式台,柱 式墩 ,钻 孔灌 注 桩基础,上部装配式钢 筋 砼空心板。中板36块,边板12块,C40砼:390.9m³。I级 钢 筋 44777.9kg.II级 钢 筋 33141.kg钢 绞 线 Φ s15.2 :8364.0kg。 合计 :单孔12.92m长空心板:边板16块,中板48块,C40砼:508.5m³。 I级 钢 筋 :5969kg,II级 钢 筋 42637.2kg,钢 绞 线 ( Φ s15.2) 11152kg。 二、机械设备情况 1、混 凝 土 拌 和 机 :JS500L 2 台 2、25 吨 吊 车 : 1 台 3、电 动 油 泵 :YBZ10— 50A 2 台 2YBZ2— 49 3 台 4、千 斤 顶 :YDT3138— SA 4 台 2 YDJC250—200 1 台 5、充气橡胶芯模:4 条 6、长线混凝土张拉台座:64.5m 2 槽 7、钢筋加工设备:3 台电焊机,2 台弯曲机,2 台切断机,1 台无齿切割机,2 台钢筋调直机 三、预制厂平面布置图(见附图) 四、预应力空心板梁施工工艺 先张法预应力空心板梁施工工艺 1、预应力张拉台座的设置: 先张法预应力张拉台座采用长线墩式台座,设置为两槽台座,台座长64.5m ,每槽台座预制4 片梁。由传力墩、台面、承力横梁组成,台座为25#钢筋混凝土结构,台座底板为在平整压实的场地内,铺垫25cm 厚石灰土,平整压夯实再在其上浇筑25#混凝土20cm 厚;底板下设钢筋混凝土锚梁,增强底板整体刚度。传力墩主要用于承受预应力钢绞线的张拉力,为钢筋混凝土结构。台面为制作混凝土空心板梁的底模,为现浇30#钢筋混凝土结构,其表面采用3m m 钢板。承力横梁将预应力钢绞线张拉力传递给传力墩,并起控制钢绞线位置的作用。承力横梁用P43Kg/m 钢轨焊制,结构尺寸280×530×640m m ,具有足够的刚度和强度,最大受弯挠度不大于2m m 。 2、模板的制备 模板采用5m m 厚的定型钢模以保证耐使用和空心板梁几何尺寸的质量要求。空心板梁内模采用充气胶囊...
