空心砌块填充墙工艺标准

空心砌块填充墙工艺标准_第1页
1/10

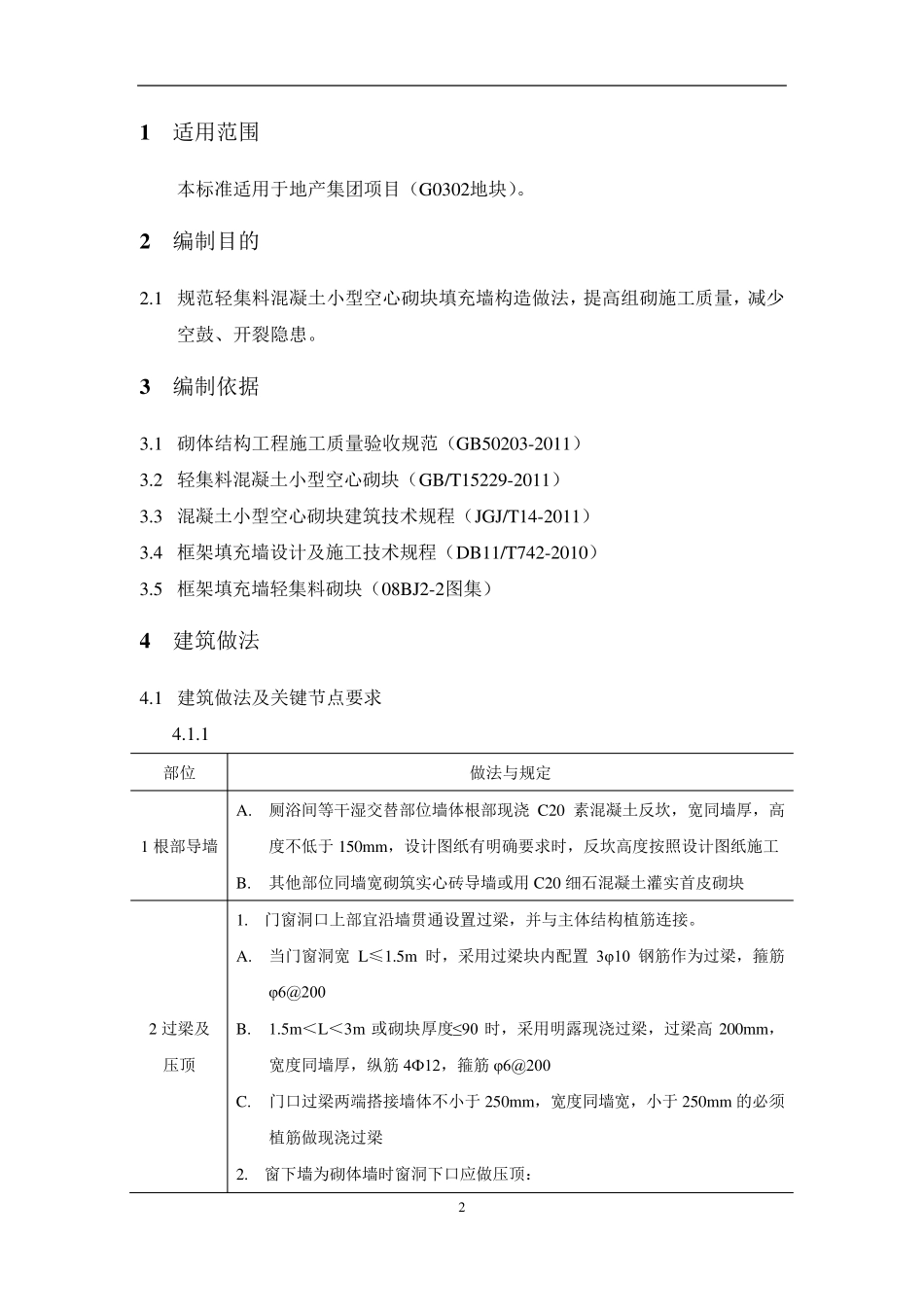

空心砌块填充墙工艺标准_第2页
2/10
空心砌块填充墙工艺标准_第3页
3/10
1 空心砌块填充墙工艺标准 编号:QHJT-GYBZ-001 版本:第一版 发布日期:2015 年 1 月 8 日 实施日期:2015 年 3 月 1 日 小型空心砌块填充墙工艺标准 2 1 适用范围 本标准适用于地产集团项目(G0302地块)。 2 编制目的 2.1 规范轻集料混凝土小型空心砌块填充墙构造做法,提高组砌施工质量,减少空鼓、开裂隐患。 3 编制依据 3.1 砌体结构工程施工质量验收规范(GB50203-2011) 3.2 轻集料混凝土小型空心砌块(GB/T15229-2011) 3.3 混凝土小型空心砌块建筑技术规程(JGJ/T14-2011) 3.4 框架填充墙设计及施工技术规程(DB11/T742-2010) 3.5 框架填充墙轻集料砌块(08BJ2-2图集) 4 建筑做法 4.1 建筑做法及关键节点要求 4.1.1 部位 做法与规定 1 根部导墙 A. 厕浴间等干湿交替部位墙体根部现浇 C20 素混凝土反坎,宽同墙厚,高度不低于 150m m ,设计图纸有明确要求时,反坎高度按照设计图纸施工 B. 其他部位同墙宽砌筑实心砖导墙或用 C20 细石混凝土灌实首皮砌块 2 过梁及 压顶 1. 门窗洞口上部宜沿墙贯通设置过梁,并与主体结构植筋连接。 A. 当门窗洞宽 L≤1.5m 时,采用过梁块内配置3φ10 钢筋作为过梁,箍筋φ6@200 B. 1.5m<L<3m 或砌块厚度≤90 时,采用明露现浇过梁,过梁高 200m m ,宽度同墙厚,纵筋4Ф 12,箍筋φ6@200 C. 门口过梁两端搭接墙体不小于 250m m ,宽度同墙宽,小于 250m m 的必须植筋做现浇过梁 2. 窗下墙为砌体墙时窗洞下口应做压顶: 3 部位 做法与规定 A. 做法一:浇高度不低于100mm 高C20 细石混凝土,配筋按设计要求 B. 做法二:砌块配筋灌注混凝土,配筋按设计要求 C. 窗口砼压顶两侧要伸入墙体200mm,并按图纸配筋浇筑C20 细石混凝土 5 顶部连接 砌体墙与梁(板)底留缝,14 天后硬连接顶紧。 A. 做法一:砌筑至梁、板底面位置时留出 30mm 左右缝隙,用 C20 细石混凝土或 1:3 水泥砂浆塞实 B. 做法二:顶部用配套实心砌块斜砌压紧挤实,用砂浆填实,斜砌角度为60 度左右 6 其他 A. 墙体及砌块尺寸按设计要求确定,砌块强度不小于MU3.5,砌筑砂浆强度不低于M5 B. 原浆刮缝,专用粘结剂缝宽 4mm~6mm,普通干混砂浆缝宽 8-12mm;靠近结构墙柱部位竖缝宽度及塞缝做法按抗震及相关图集要求 5 施工准备 5.1 分标段确定标准化工艺执行主责人,牵头研讨、审核砌筑方案,并监督实施。 ...
