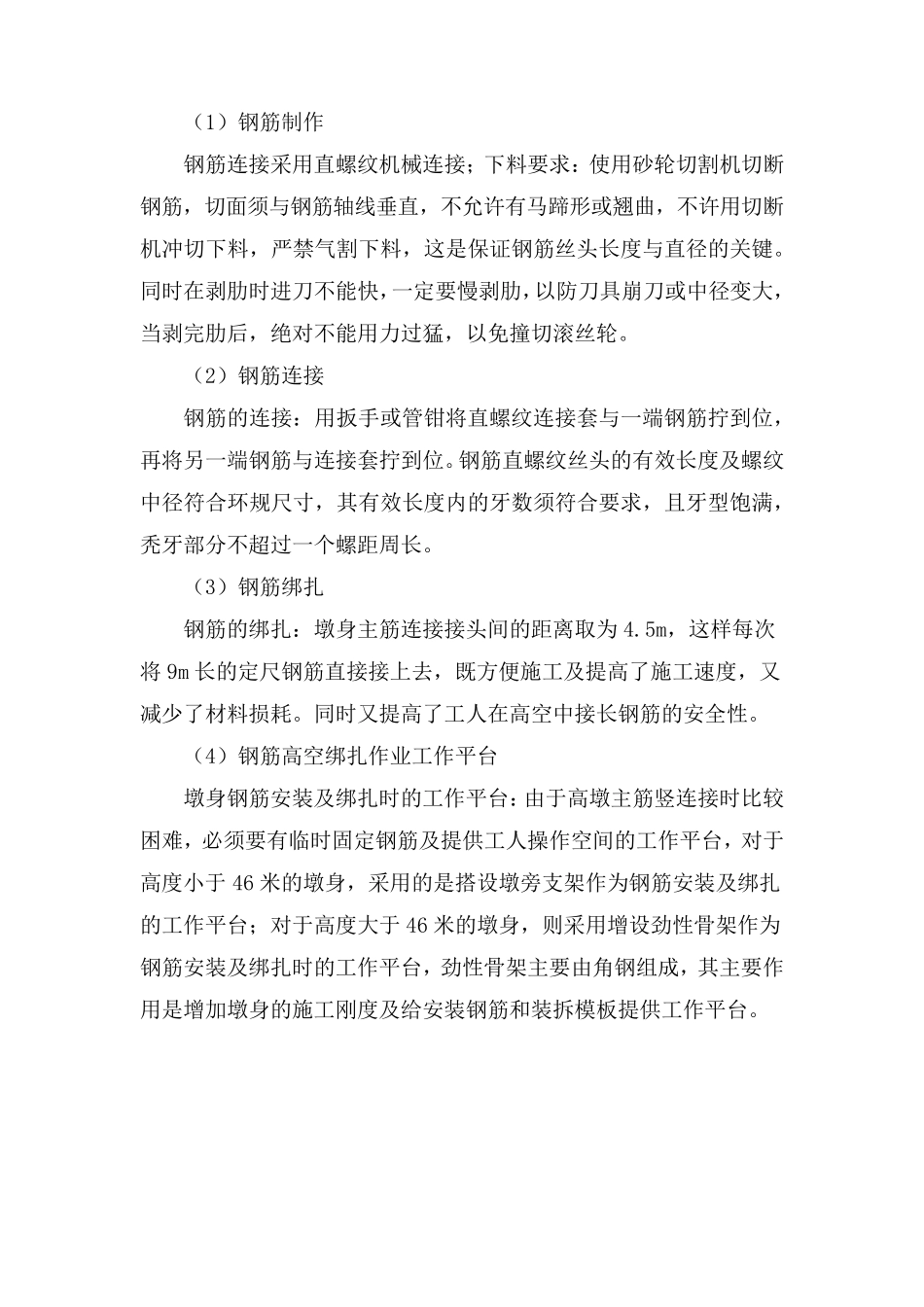

空心薄壁墩施工方案 1.施工工艺流程图: 2.钢筋加工与安装 (1)对已完工的承台养生达到设计强度后,精确放样并检校预埋墩身钢筋。 (2)依据墩身控制点用墨斗弹出墩身轮廓线。 2.钢筋制作、连接、绑扎 检查报检 检查报检 检查报检 浇 筑 墩 柱 混 凝 土 测 量 放 样 基 础 凿 毛 绑 扎 墩 柱 钢 筋 养 护 拆 模 墩 柱 模 板 养 生 墩 柱 整 体组合钢 模 加工 墩 柱 整 体组合钢 模 拼装 混 凝 土 运输 砼入模 搭设脚手架 混 凝 土 拌制 混 凝 土 配合比设计 (1)钢筋制作 钢筋连接采用直螺纹机械连接;下料要求:使用砂轮切割机切断钢筋,切面须与钢筋轴线垂直,不允许有马蹄形或翘曲,不许用切断机冲切下料,严禁气割下料,这是保证钢筋丝头长度与直径的关键。同时在剥肋时进刀不能快,一定要慢剥肋,以防刀具崩刀或中径变大,当剥完肋后,绝对不能用力过猛,以免撞切滚丝轮。 (2)钢筋连接 钢筋的连接:用扳手或管钳将直螺纹连接套与一端钢筋拧到位,再将另一端钢筋与连接套拧到位。钢筋直螺纹丝头的有效长度及螺纹中径符合环规尺寸,其有效长度内的牙数须符合要求,且牙型饱满,秃牙部分不超过一个螺距周长。 (3)钢筋绑扎 钢筋的绑扎:墩身主筋连接接头间的距离取为4.5m,这样每次将 9m 长的定尺钢筋直接接上去,既方便施工及提高了施工速度,又减少了材料损耗。同时又提高了工人在高空中接长钢筋的安全性。 (4)钢筋高空绑扎作业 工作平 台 墩身钢筋安装 及绑扎时的工作平 台 :由 于 高墩主筋竖 连接时比 较困 难 ,必 须要有临 时固 定钢筋及提供 工人操 作空间的工作平 台 ,对于高度小 于 46 米 的墩身,采用的是搭 设 墩旁 支 架 作为钢筋安装 及绑扎的工作平 台 ;对于 高度大于 46 米 的墩身,则 采用增 设 劲 性骨 架 作为钢筋安装 及绑扎时的工作平 台 ,劲 性骨 架 主要由 角 钢组 成 ,其主要作用是增 加 墩身的施工刚 度及给 安装 钢筋和 装 拆 模 板 提供 工作平 台 。 (5)钢筋加工工艺流程及检验图(1) (6)、钢筋质量控制 本项目大桥下部墩身高,配筋密度大,而且每个墩身结构都有差异,要严格控制主筋根数,我们将对每个墩身的主筋根数统计成册,下发给各现场工程师及施工协作队伍,从源头上对主筋根数进行控制,这样既方便施工,又方便质量检查与控制。要认真检查...
