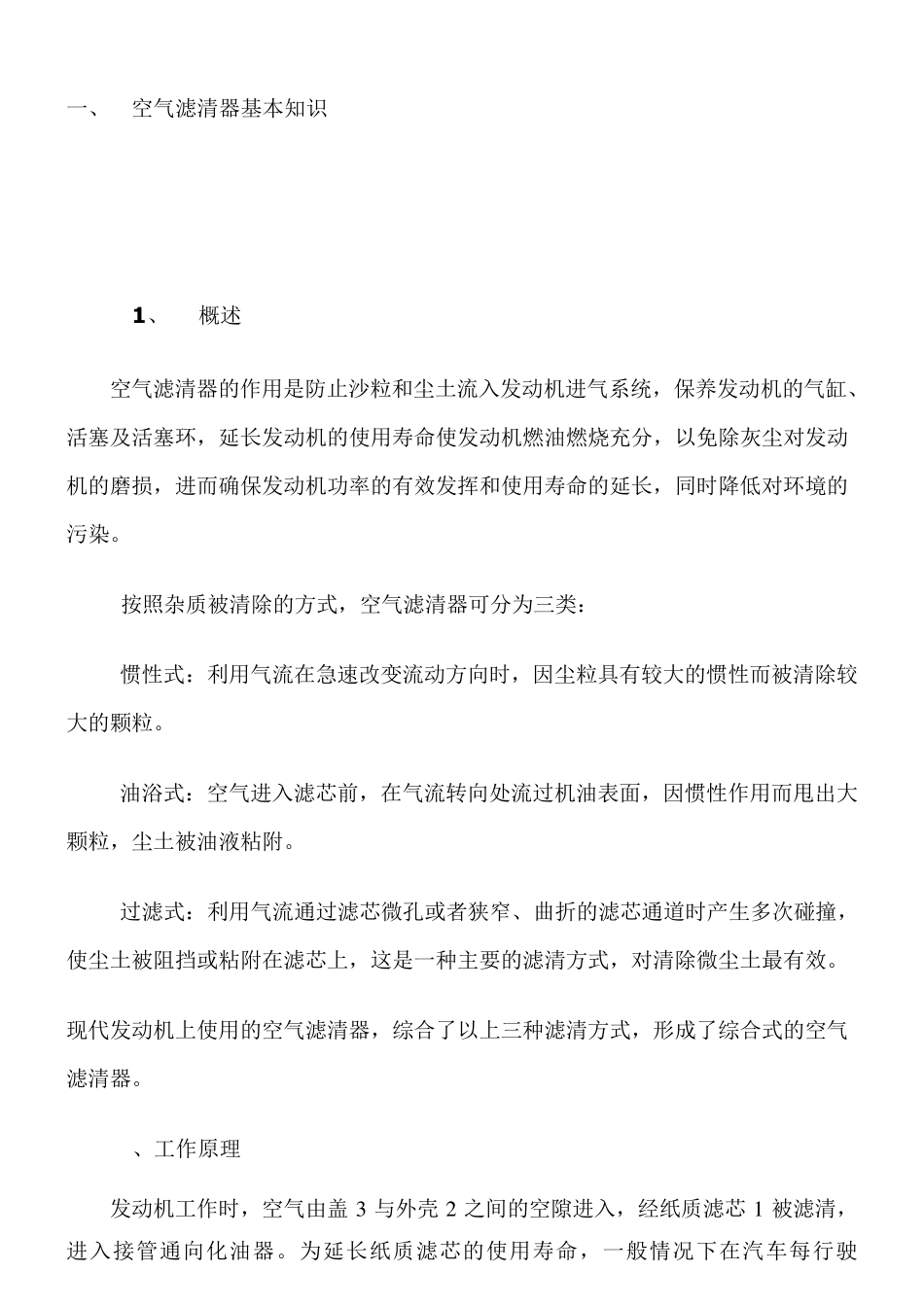

一、 空气滤清器基本知识 1 、 概述 空气滤清器的作用是防止沙粒和尘土流入发动机进气系统,保养发动机的气缸、活塞及活塞环,延长发动机的使用寿命使发动机燃油燃烧充分,以免除灰尘对发动机的磨损,进而确保发动机功率的有效发挥和使用寿命的延长,同时降低对环境的污染。 按照杂质被清除的方式,空气滤清器可分为三类: 惯性式:利用气流在急速改变流动方向时,因尘粒具有较大的惯性而被清除较大的颗粒。 油浴式:空气进入滤芯前,在气流转向处流过机油表面,因惯性作用而甩出大颗粒,尘土被油液粘附。 过滤式:利用气流通过滤芯微孔或者狭窄、曲折的滤芯通道时产生多次碰撞,使尘土被阻挡或粘附在滤芯上,这是一种主要的滤清方式,对清除微尘土最有效。 现代发动机上使用的空气滤清器,综合了以上三种滤清方式,形成了综合式的空气滤清器。 2 、工作原理 发动机工作时,空气由盖 3 与外壳 2 之间的空隙进入,经纸质滤芯 1 被滤清,进入接管通向化油器。为延长纸质滤芯的使用寿命,一般情况下在汽车每行驶12000km 进行一次保养,即将它取出用手轻拍,或用压缩空气吹去积灰。 3、空滤器主要性能指标 额定流量 空滤器的额定流量是由主机厂所规定的,技术人员在空滤器产品图样标出。在标准大气压下通过空滤器出气口的空气流量,它应与发动机在标定功率下所需供气量相匹配。单位:立方米/小时(m3/h)。 发动机的额定空气流量可根据其工作容积、额定转速和充气系数等来确定,其计算方法如下: 四冲程发动机 Q = 0.5× 10﹣3.Vn.N.η.ε 二冲程发动机 Q =10-3.Vn.N.η.ε 滤清效率 空气中的尘土等是内燃机气缸套、活塞、活塞环、气门和气门导管以及其它运动零件磨损的主要根源。干式空气滤清器最重要任务就是确保给予内燃机足够的保护,避免一定颗粒的灰尘对内燃机的磨损。 滤清效率是空气滤清器最重要的技术指标,它是指试验件滤除特定试验粉尘的能力,以百分数表示。其计算公式如下: 当用称量绝对滤芯法时,η = (1-△Mj / Mg)× 100% 当用称量试验件法时,η =(△Ms / Mg +△Mc / Mg )× 100% 原始阻力 总成原始阻力:当额定空气流量下通过装有新滤芯的总成时,在总成出气口所测取的静压,以帕(毫米水柱)表示,Pa(mmH2O)。 滤芯原始阻力:将新滤芯与阻力测量管相连接,在额定空气流量下所测取的静压,与用一理想喷嘴取代滤芯后所测取的静压之差,以帕(毫米水柱)表示,Pa(m m H2O...
