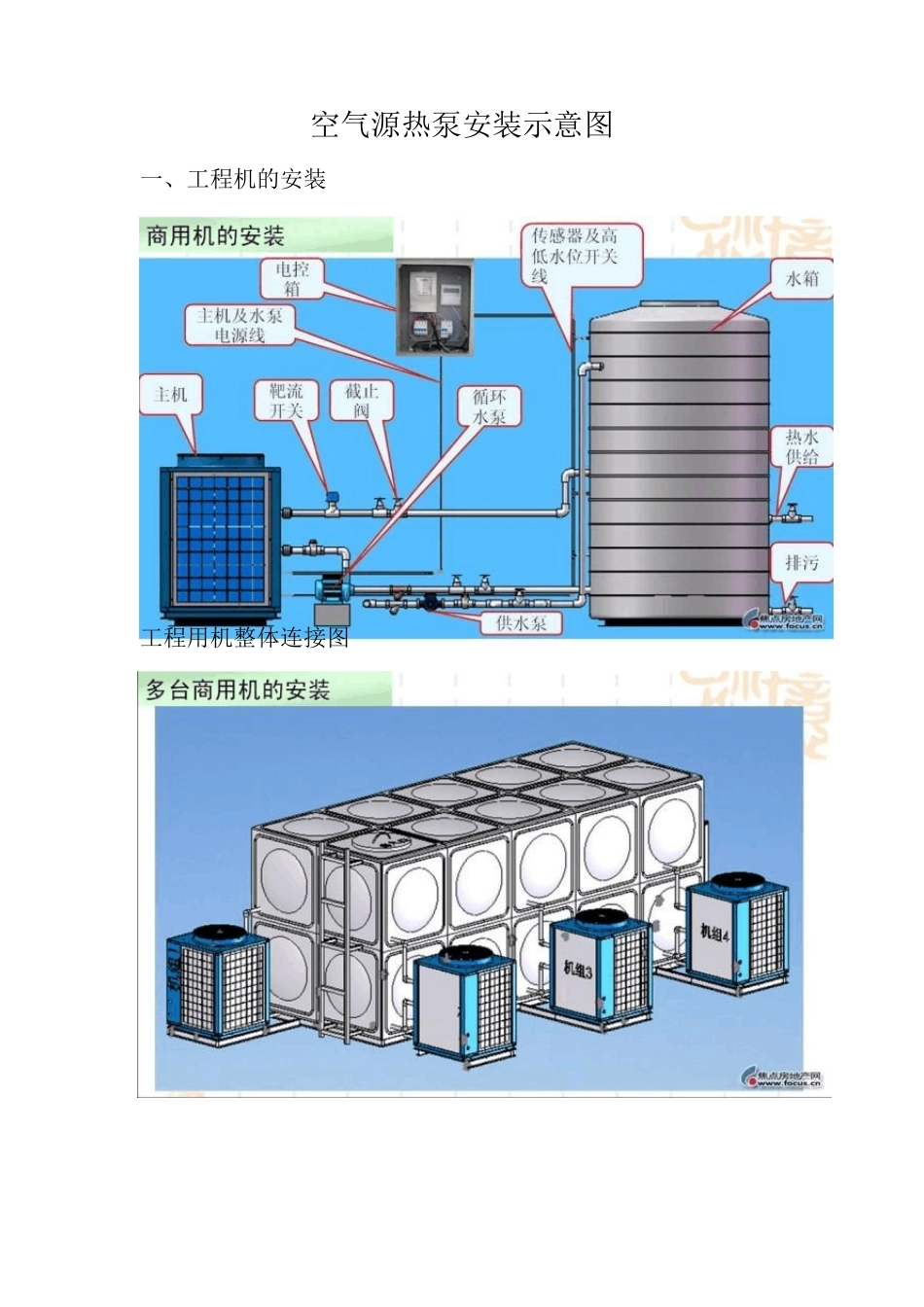

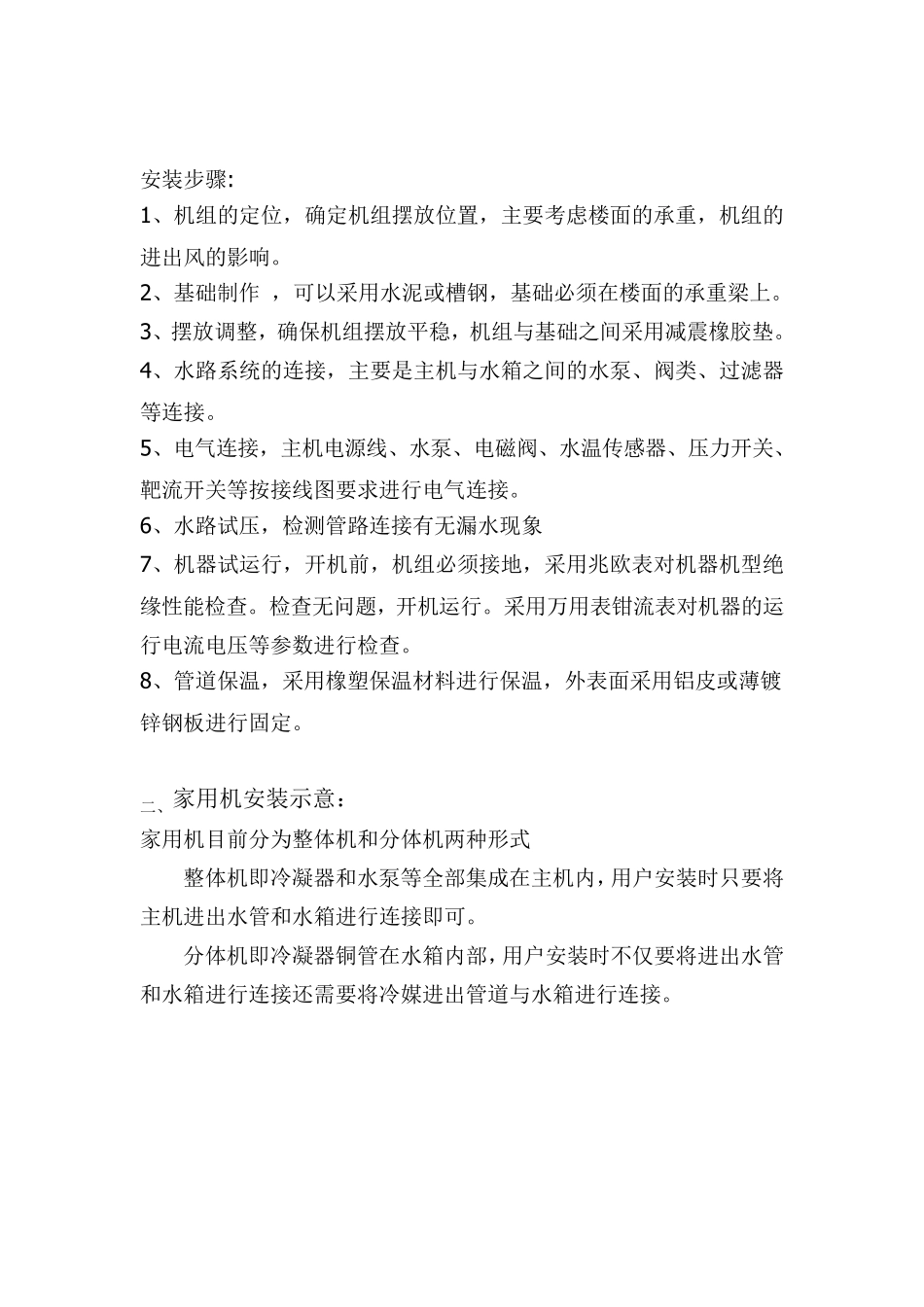

空气源热泵安装示意图 一、工程机的安装 工程用机整体连接图 安装步骤: 1、机组的定位，确定机组摆放位置，主要考虑楼面的承重，机组的进出风的影响
2、基础制作 ，可以采用水泥或槽钢，基础必须在楼面的承重梁上
3、摆放调整，确保机组摆放平稳，机组与基础之间采用减震橡胶垫
4、水路系统的连接，主要是主机与水箱之间的水泵、阀类、过滤器等连接
5、电气连接，主机电源线、水泵、电磁阀、水温传感器、压力开关、靶流开关等按接线图要求进行电气连接
6、水路试压，检测管路连接有无漏水现象 7、机器试运行，开机前，机组必须接地，采用兆欧表对机器机型绝缘性能检查
检查无问题，开机运行
采用万用表钳流表对机器的运行电流电压等参数进行检查
8、管道保温，采用橡塑保温材料进行保温，外表面采用铝皮或薄镀 锌钢板进行固定

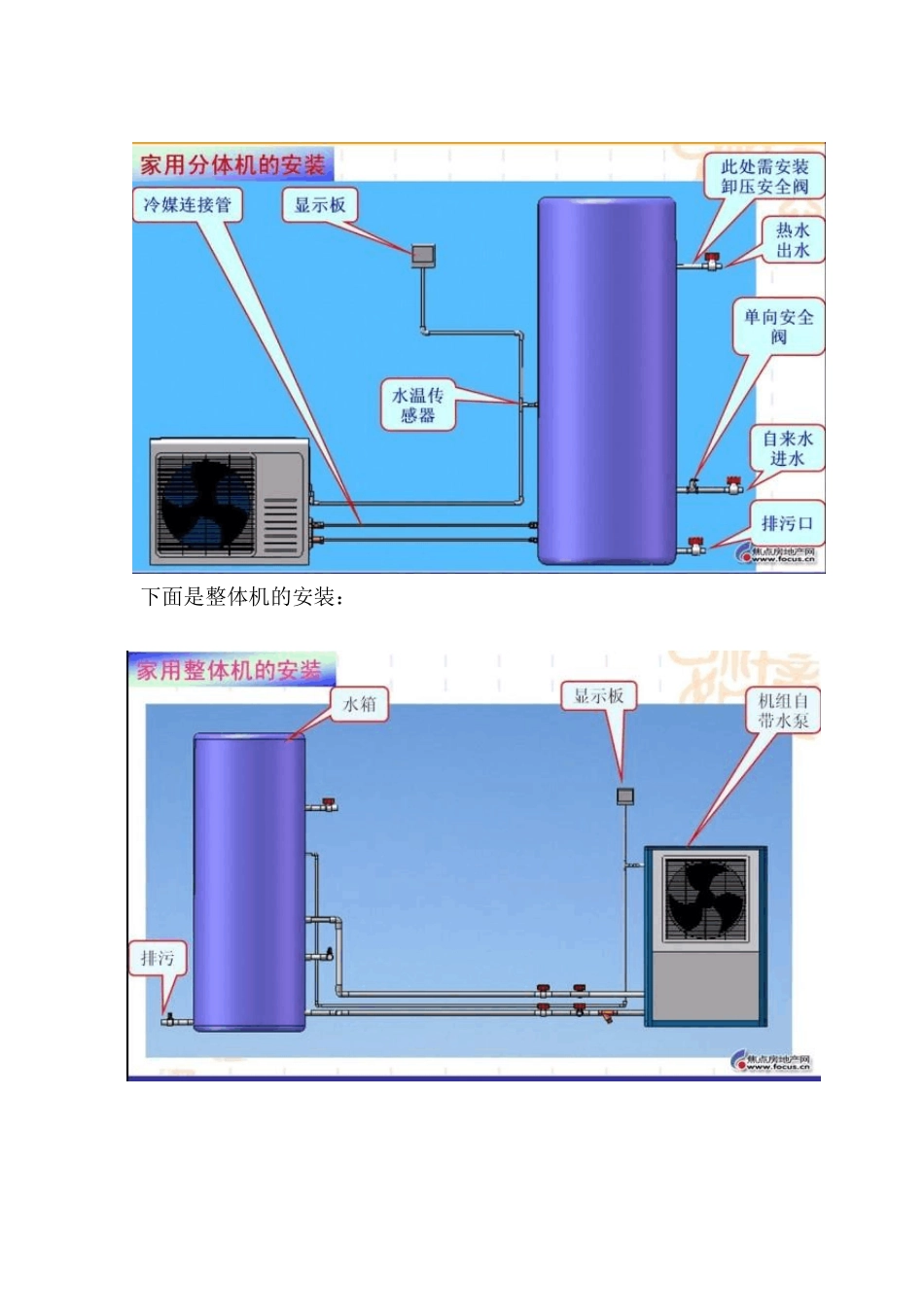

二、家用机安装示意： 家用机目前分为整体机和分体机两种形式 整体机即冷凝器和水泵等全部集成在主机内，用户安装时只要将主机进出水管和水箱进行连接即可
分体机即冷凝器铜管在水箱内部，用户安装时不仅要将进出水管和水箱进行连接还需要将冷媒进出管道与水箱进行连接
三：安装注意事项： 下面是整体机的安装： 三、安装注意事项： （一）主机的安装 1、热泵主机的安装与空调器室外机安装要求相同
可安装在外墙、屋顶、阳台、 地面上
出风口应避开迎风方向
2、主机与储水箱之间距离不得大于 5 米，标准配置为 3 米
3、主机与四周墙壁或其它遮挡物之间距离不能太小
4、如果装防雨棚保护主机以防止风吹日晒，则应注意保证主机换热器的吸热散热不受阻碍
5、主机应安装在基础坚实的地方，并确保直立安装，并用地脚螺栓固定
6、显示面板不要安装在浴室，以免因潮湿影响正常工作
（二）贮水箱的安装 1、贮水箱可随热泵室外机安装在室外，如阳台、屋顶、地面，亦可安装在室内
贮水箱必须坐地式安装，安装场合
