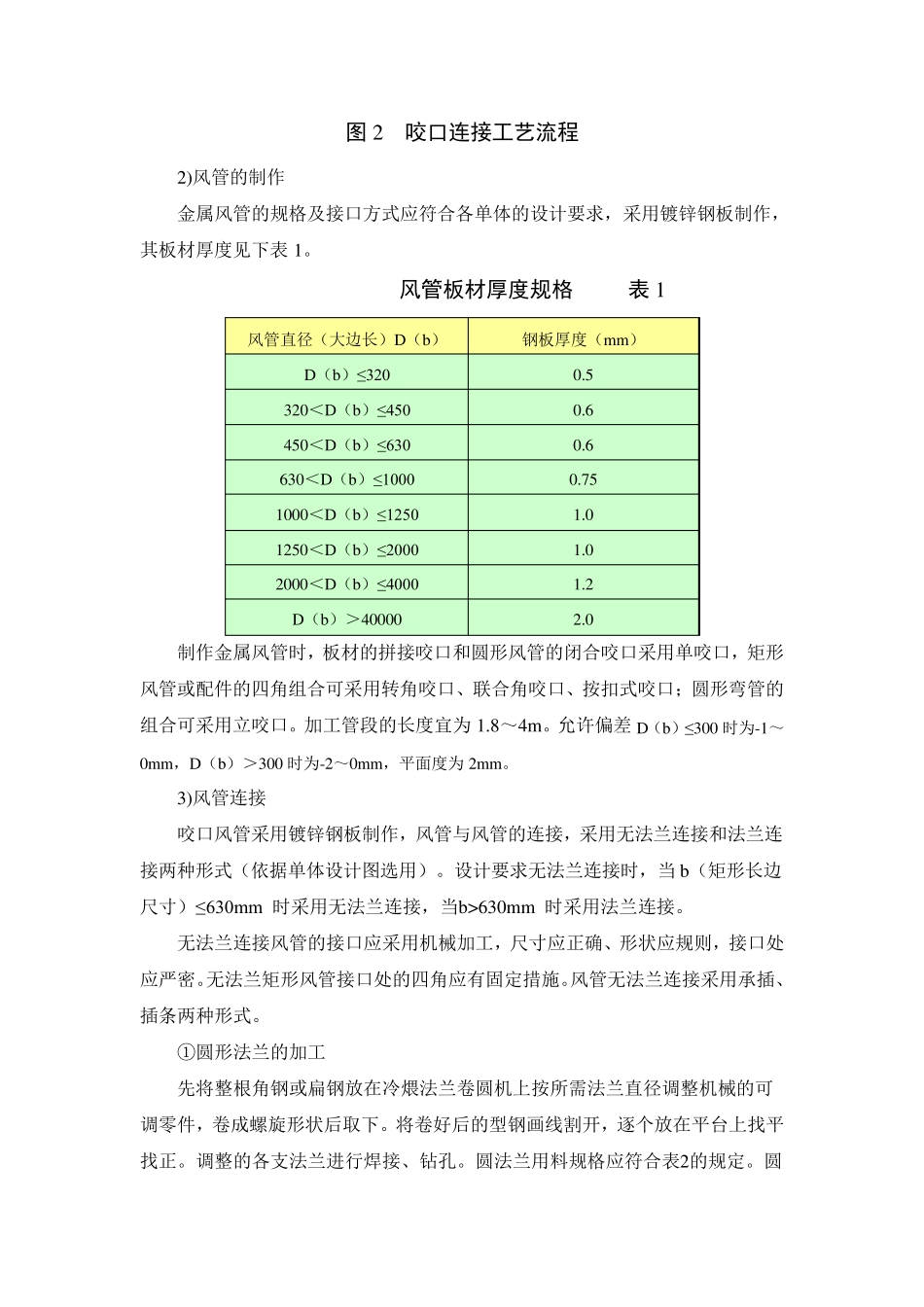

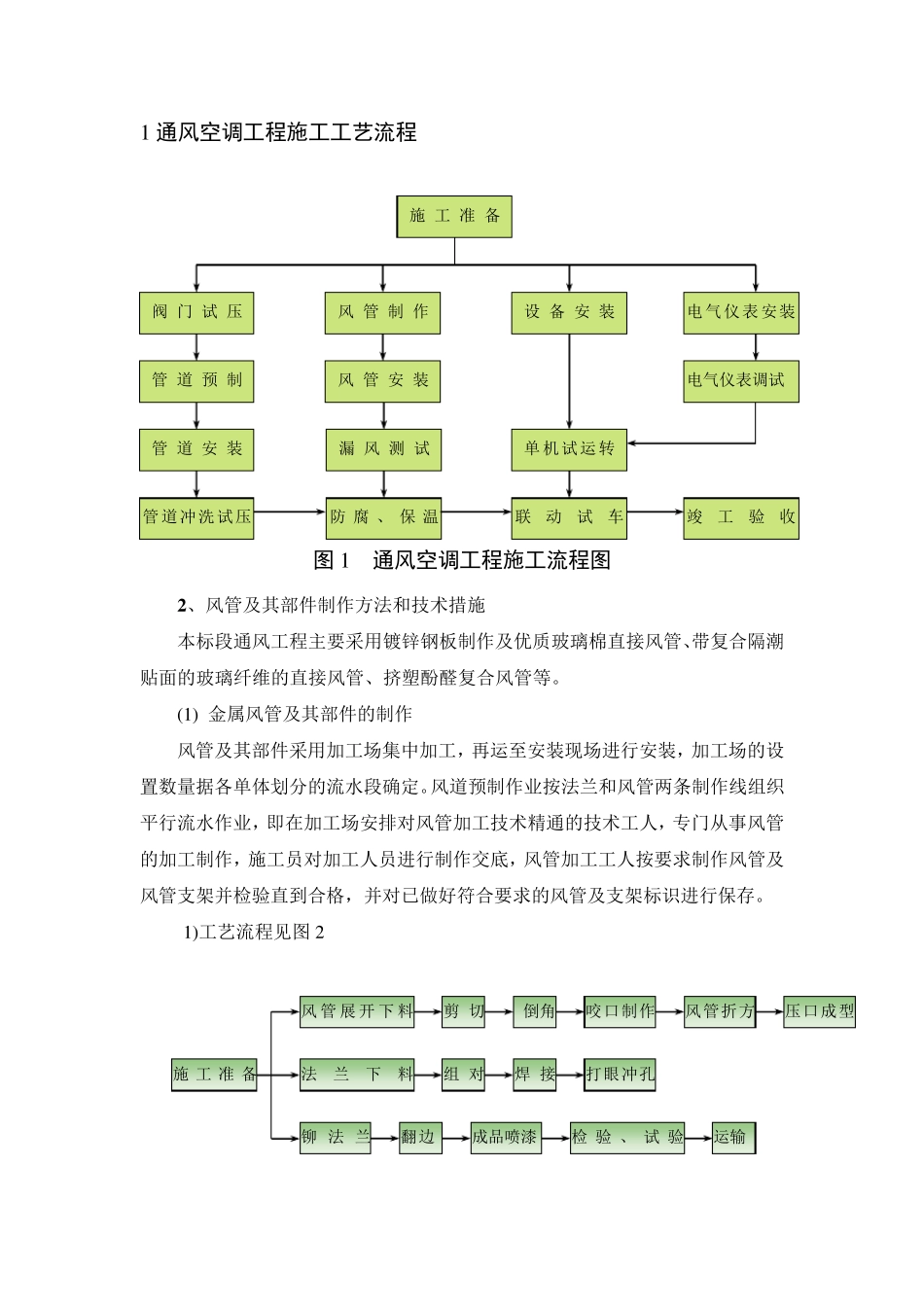

空调通风系统作业指导书 编制 审核 中铁十二局集团建安公司广州大学城机电安装项目部 2004 年 10 月 20 日 1 通风空调工程施工工艺流程 图1 通风空调工程施工流程图 2 、风管及其部件制作方法和技术措施 本标段通风工程主要采用镀锌钢板制作及优质玻璃棉直接风管、带复合隔潮贴面的玻璃纤维的直接风管、挤塑酚醛复合风管等。 (1 ) 金属风管及其部件的制作 风管及其部件采用加工场集中加工，再运至安装现场进行安装，加工场的设置数量据各单体划分的流水段确定。风道预制作业按法兰和风管两条制作线组织平行流水作业，即在加工场安排对风管加工技术精通的技术工人，专门从事风管的加工制作，施工员对加工人员进行制作交底，风管加工工人按要求制作风管及风管支架并检验直到合格，并对已做好符合要求的风管及支架标识进行保存。 1 )工艺流程见图 2 施 工 准 备 阀 门 试 压 风 管 制 作 设 备 安 装 电气仪表安装 管 道 预 制 管 道 安 装 管道冲洗试压 风 管 安 装 漏 风 测 试 防 腐 、 保 温 单机试运转 联动试车 电气仪表调试 竣工验收 施 工 准 备 风 管 展 开 下 料 法兰下料 铆 法 兰 剪 切 倒角 组 对 焊 接 打眼冲孔 咬口制作 风管折方 压口成型 翻边 成品喷漆 检 验 、 试 验 运输 图2 咬口连接工艺流程 2)风管的制作 金属风管的规格及接口方式应符合各单体的设计要求，采用镀锌钢板制作，其板材厚度见下表1。 风管板材厚度规格 表 1 风管直径（大边长）D（b） 钢板厚度（m m ） D（b）≤320 0.5 320＜D（b）≤450 0.6 450＜D（b）≤630 0.6 630＜D（b）≤1000 0.75 1000＜D（b）≤1250 1.0 1250＜D（b）≤2000 1.0 2000＜D（b）≤4000 1.2 D（b）＞40000 2.0 制作金属风管时，板材的拼接咬口和圆形风管的闭合咬口采用单咬口，矩形风管或配件的四角组合可采用转角咬口、联合角咬口、按扣式咬口；圆形弯管的组合可采用立咬口。加工管段的长度宜为1.8～4m 。允许偏差D（b）≤300 时为-1～0m m ，D（b）＞300 时为-2～0m m ，平面度为2m m 。 3)风管连接 咬口风管采用镀锌钢板制作，风管与风管的连接，采用无法兰连接和法兰连接两种形式（依据单体设计图选用）。设计要求无法兰连接时，当b（矩形长边尺寸）≤630mm 时采用无法兰连接，当b>630m m 时采用法兰连接。 无法兰连接风管的接口应采...
