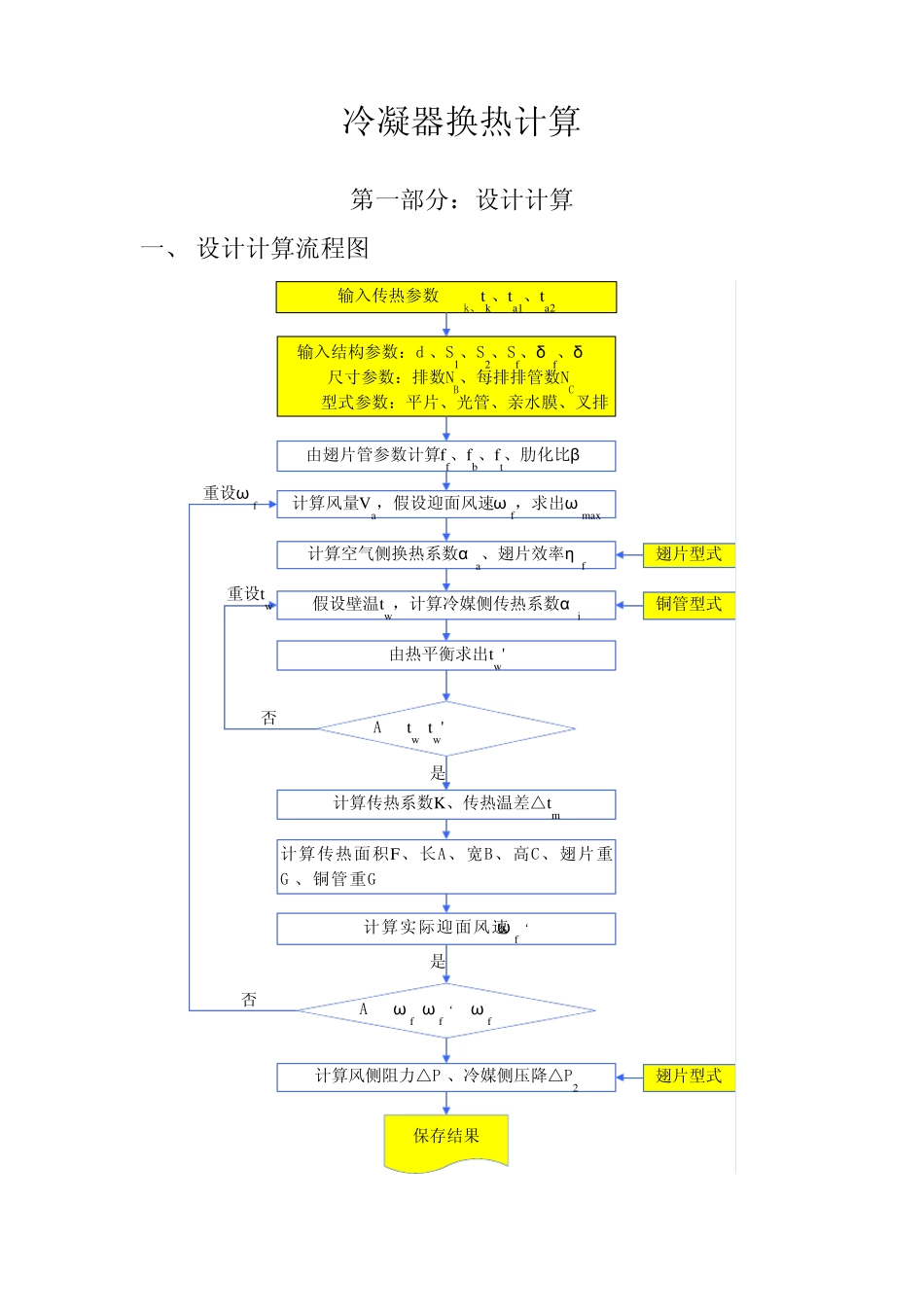

冷凝器换热计算 第一部分：设计计算 一、 设计计算流程图 输入传热参数 Qk、tk、ta1、ta2输入结构参数：do、S1、S2、Sf、δf、δt尺寸参数：排数NB、每排排管数NC 型式参数：平片、光管、亲水膜、叉排由翅片管参数计算ff、fb、ft、肋化比β计算风量Va，假设迎面风速ωf，求出ωmax计算空气侧换热系数αa、翅片效率ηf假设壁温tw，计算冷媒侧传热系数αi由热平衡求出tw'Abs(tw-tw')/tw<0.01计算传热系数K、传热温差△tm计算传热面积F、长A、宽B、高C、翅片重GF、铜管重Gt计算实际迎面风速ωf‘Abs(ωf-ωf‘)/ωf<0.01计算风侧阻力△P1、冷媒侧压降△P2保存结果否是否是重设tw重设ωf铜管型式翅片型式翅片型式 二、 设计计算（以HLR45S为例） 1、已知参数 换热参数： 冷凝负荷：Qk=61000W 冷凝温度：tk=50℃ 环境风温度：ta1=35℃ 冷凝器结构参数： 铜管排列方式：正三角形叉排 翅片型式：开窗片，亲水膜 铜管型式：光管 铜管水平间距：S1＝25.4mm 铜管竖直方向间距：S2＝22mm 紫铜光管外径：d0＝9.52mm 铜管厚度：δ t＝0.35mm 翅片厚度：δf＝0.115mm 翅片间距：Sf＝1.8mm 冷凝器尺寸参数 排数：NC＝3 排 每排管数：NB＝52 排 2、计算过程 1）冷凝器的几何参数计算 翅片管外径：fbdd20 ＝ 9.75 mm 铜管内径：tidd0＝8.82 mm 当量直径：)()(2))((4411ffbffbeqSdSSdSUAd＝3.04 mm 单位长度翅片面积：322110/)4(2－fbfSdSSf＝0.537 m2/m 单位长度翅片间管外表面积：310/)(－fffbbsSdf＝0.0286 m2/m 单位长度翅片管总面积：bftfff＝0.56666 m2/m 翅片管肋化系数：ititdfff＝20.46 2 ）空气侧换热系数 迎面风速假定：fw ＝2.6 m/s 最窄截面处风速：))(/(11maxbffffdSSwSSw＝4.5 m/s 冷凝器空气入口温度为：ta1＝35℃ 取出冷凝器时的温度为：ta2＝43℃ 确定空气物性的温度为：2/)(21aamttt＝39℃ 在tm＝39℃下，空气热物性： vf=17.5×10－6m2/s，λ f=0.0264W/mK，ρf=1.0955kg/m3，CPa＝1.103kJ/(kg*℃) 空气侧的雷诺数：feqfvdw/Remax =783.7 由《制冷原理与设备》中公式（7－36），空气侧换热系数 meqeqnffOddCRe'=50.3 W/m2K 其中： 362)(103)(000425.0)(02315.0518.0eqeqeqdddA＝0.1852 1000Re24.036.1fAC＝0.217 eqdn0066.045....
