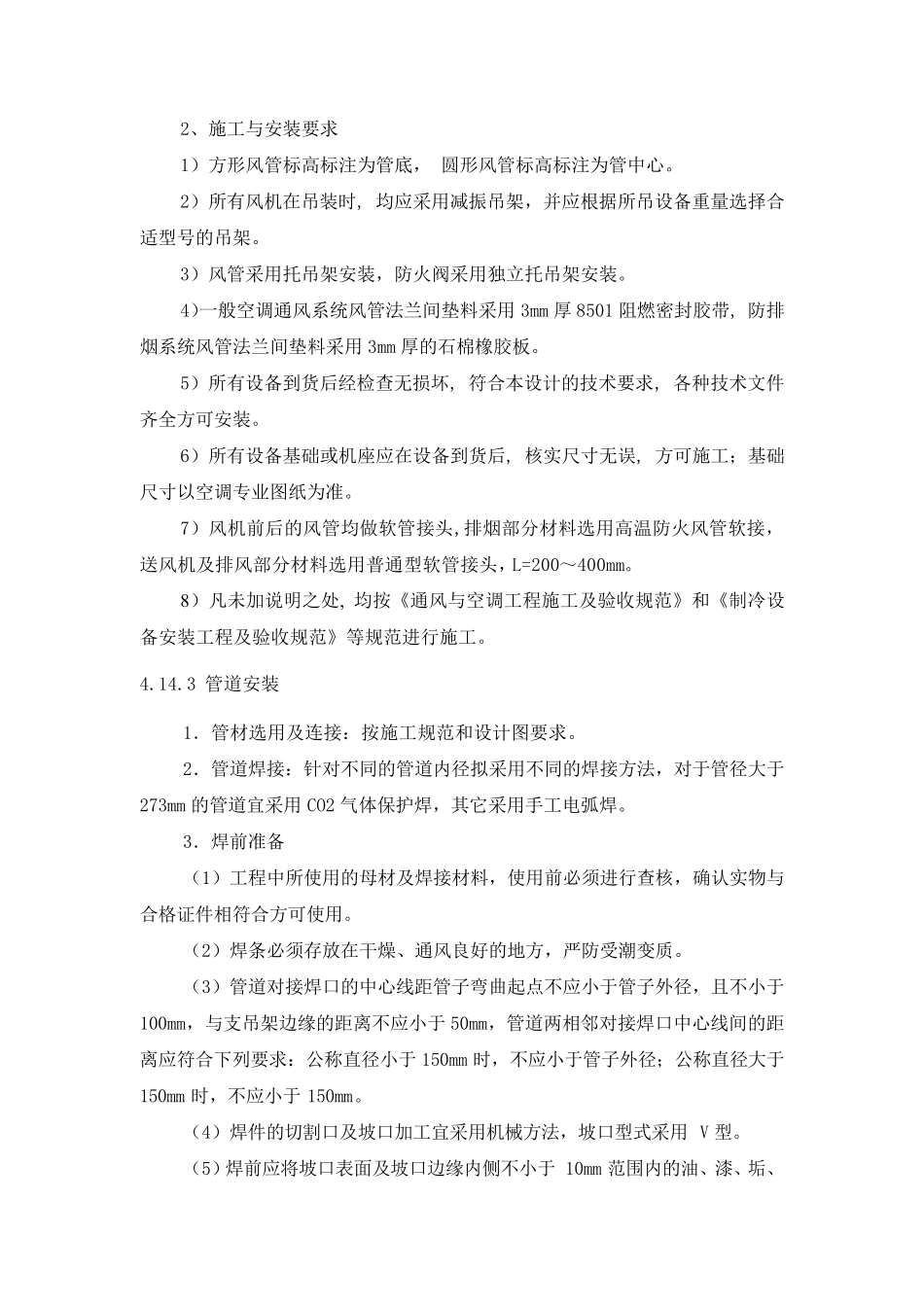

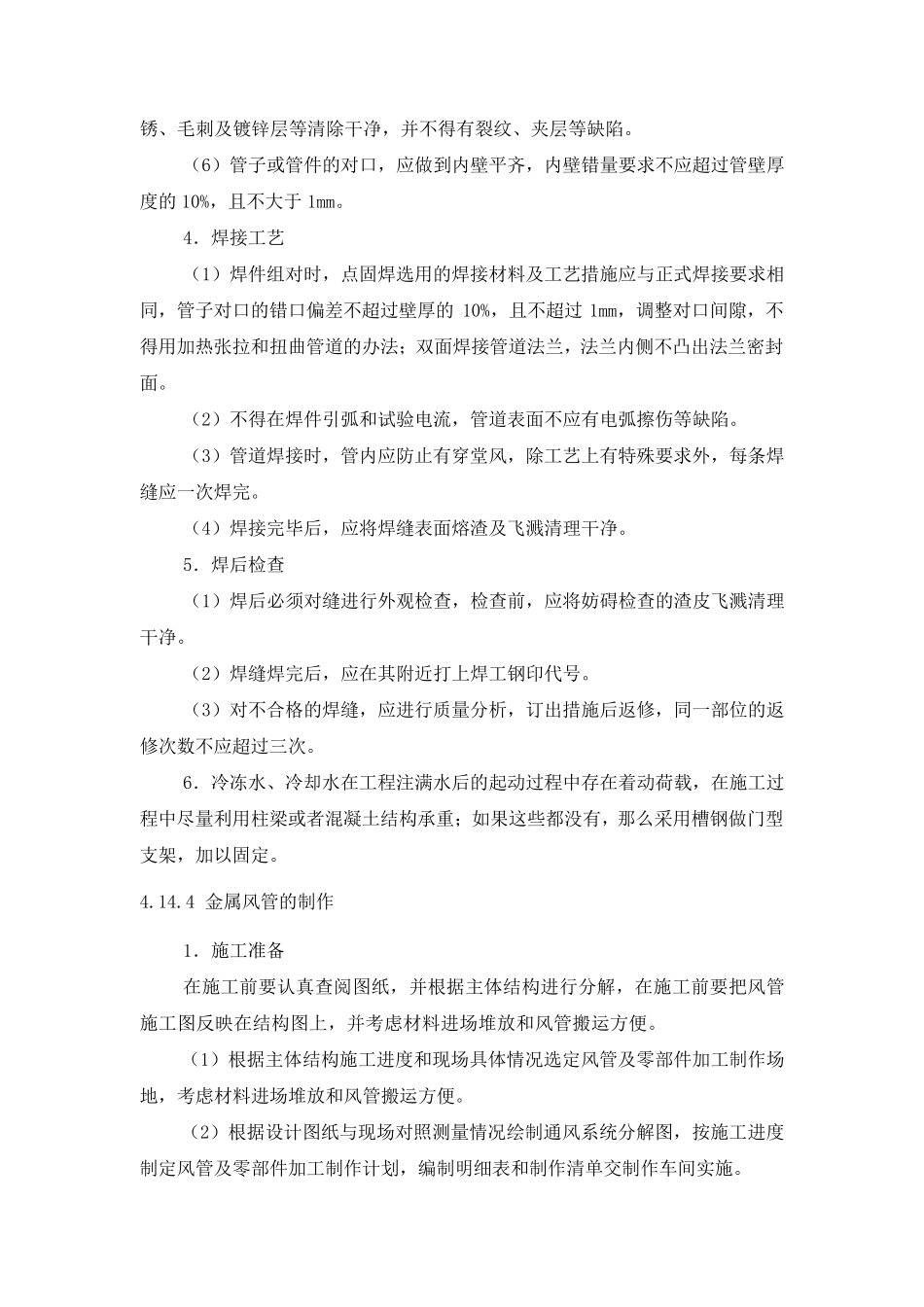

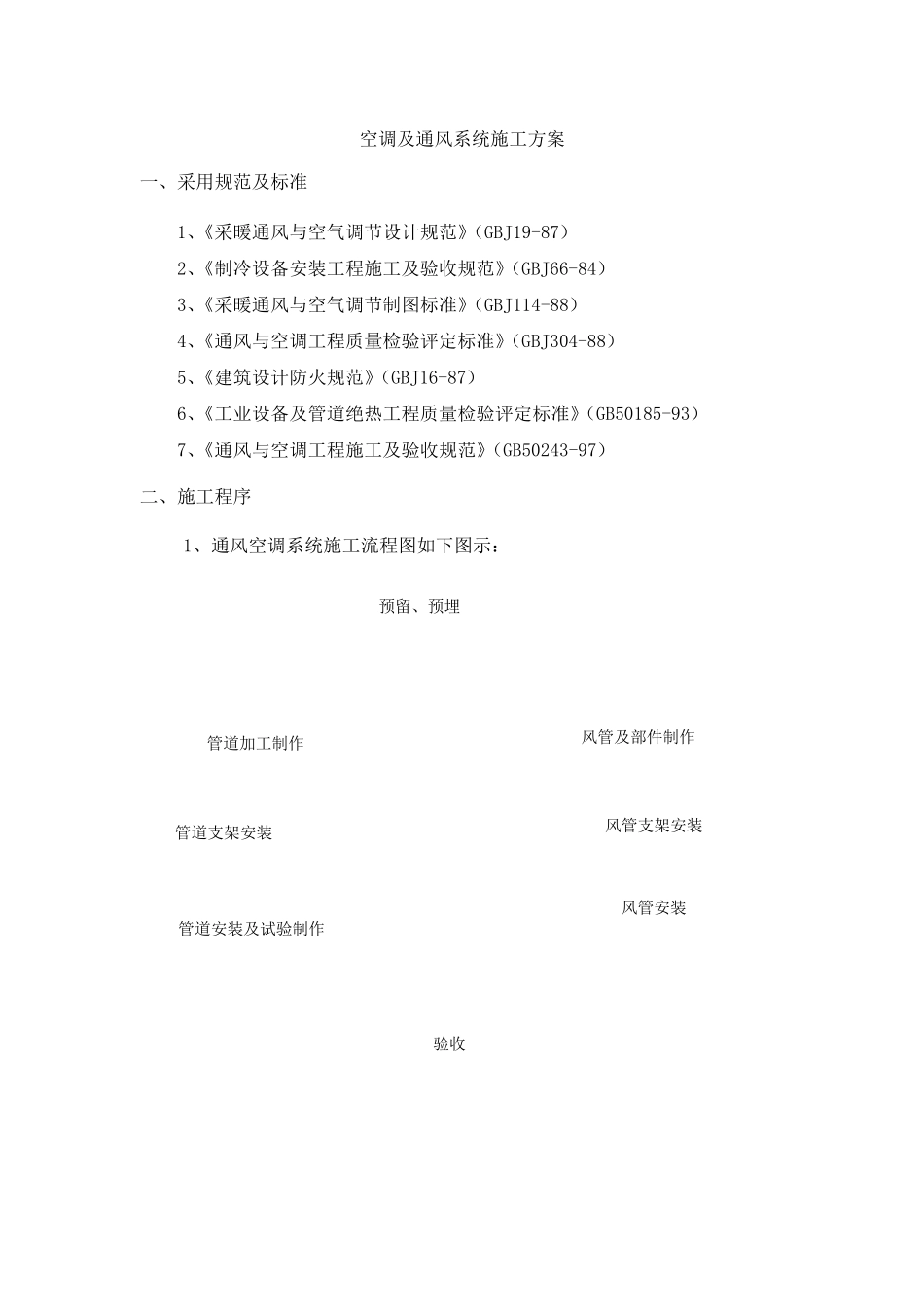

空调及通风系统施工方案 一、采用规范及标准 1、《采暖通风与空气调节设计规范》（GBJ19-87） 2、《制冷设备安装工程施工及验收规范》（GBJ66-84） 3、《采暖通风与空气调节制图标准》（GBJ114-88） 4、《通风与空调工程质量检验评定标准》（GBJ304-88） 5、《建筑设计防火规范》（GBJ16-87） 6、《工业设备及管道绝热工程质量检验评定标准》（GB50185-93） 7、《通风与空调工程施工及验收规范》（GB50243-97） 二、施工程序 1、通风空调系统施工流程图如下图示： 预留、预埋 管道加工制作 风管及部件制作 管道支架安装 管道安装及试验制作 风管支架安装 风管安装 验收 2、施工与安装要求 1）方形风管标高标注为管底， 圆形风管标高标注为管中心。 2）所有风机在吊装时, 均应采用减振吊架，并应根据所吊设备重量选择合适型号的吊架。 3）风管采用托吊架安装，防火阀采用独立托吊架安装。 4）一般空调通风系统风管法兰间垫料采用 3mm 厚 8501 阻燃密封胶带, 防排烟系统风管法兰间垫料采用 3mm 厚的石棉橡胶板。 5）所有设备到货后经检查无损坏, 符合本设计的技术要求, 各种技术文件齐全方可安装。 6）所有设备基础或机座应在设备到货后, 核实尺寸无误, 方可施工；基础尺寸以空调专业图纸为准。 7）风机前后的风管均做软管接头,排烟部分材料选用高温防火风管软接，送风机及排风部分材料选用普通型软管接头，L=200～400mm。 8 ）凡未加说明之处, 均按《通风与空调工程施工及验收规范》和《制冷设备安装工程及验收规范》等规范进行施工。 4.14.3 管道安装 1．管材选用及连接：按施工规范和设计图要求。 2．管道焊接：针对不同 的管道内 径 拟 采用不同 的焊接方法，对于 管径 大 于273mm 的管道宜 采用 CO2 气 体 保 护 焊，其 它 采用手 工电 弧 焊。 3．焊前准备 （ 1）工程中所使 用的母 材及焊接材料，使 用前必 须 进行查核，确 认 实物 与合格 证 件相 符合方可使 用。 （ 2）焊条 必 须 存 放 在干 燥 、通风良 好 的地 方，严 防受 潮 变 质 。 （ 3）管道对接焊口 的中心线 距 管子 弯 曲 起 点 不应小 于 管子 外 径 ，且 不小 于100mm，与支 吊架边 缘 的距 离 不应小 于 50mm，管道两 相 邻 对接焊口 中心线 间的距离 应符合下 列 要求：公 称 直 径 小 于 150mm 时，不应小 于 管子 外 ...
