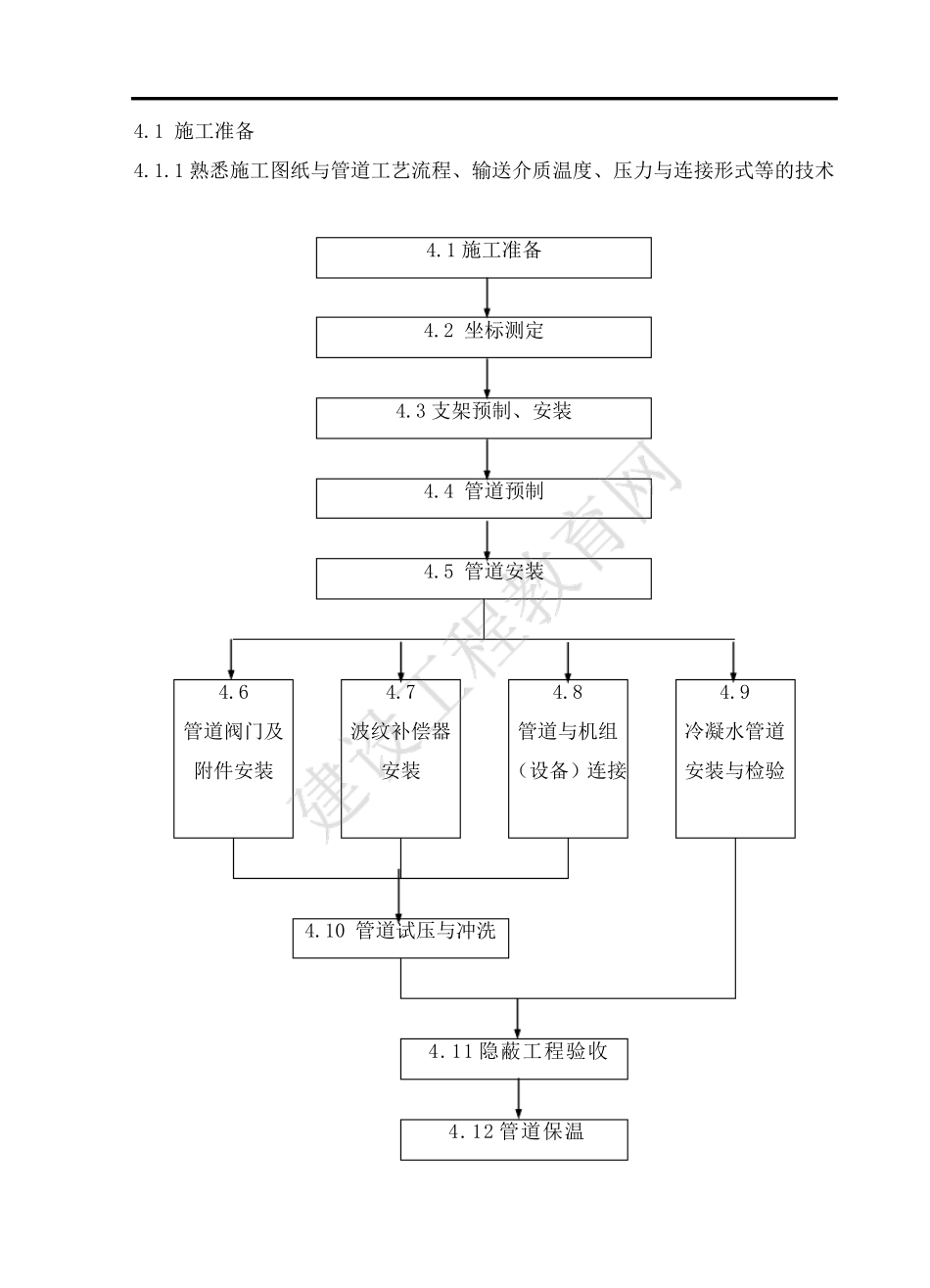

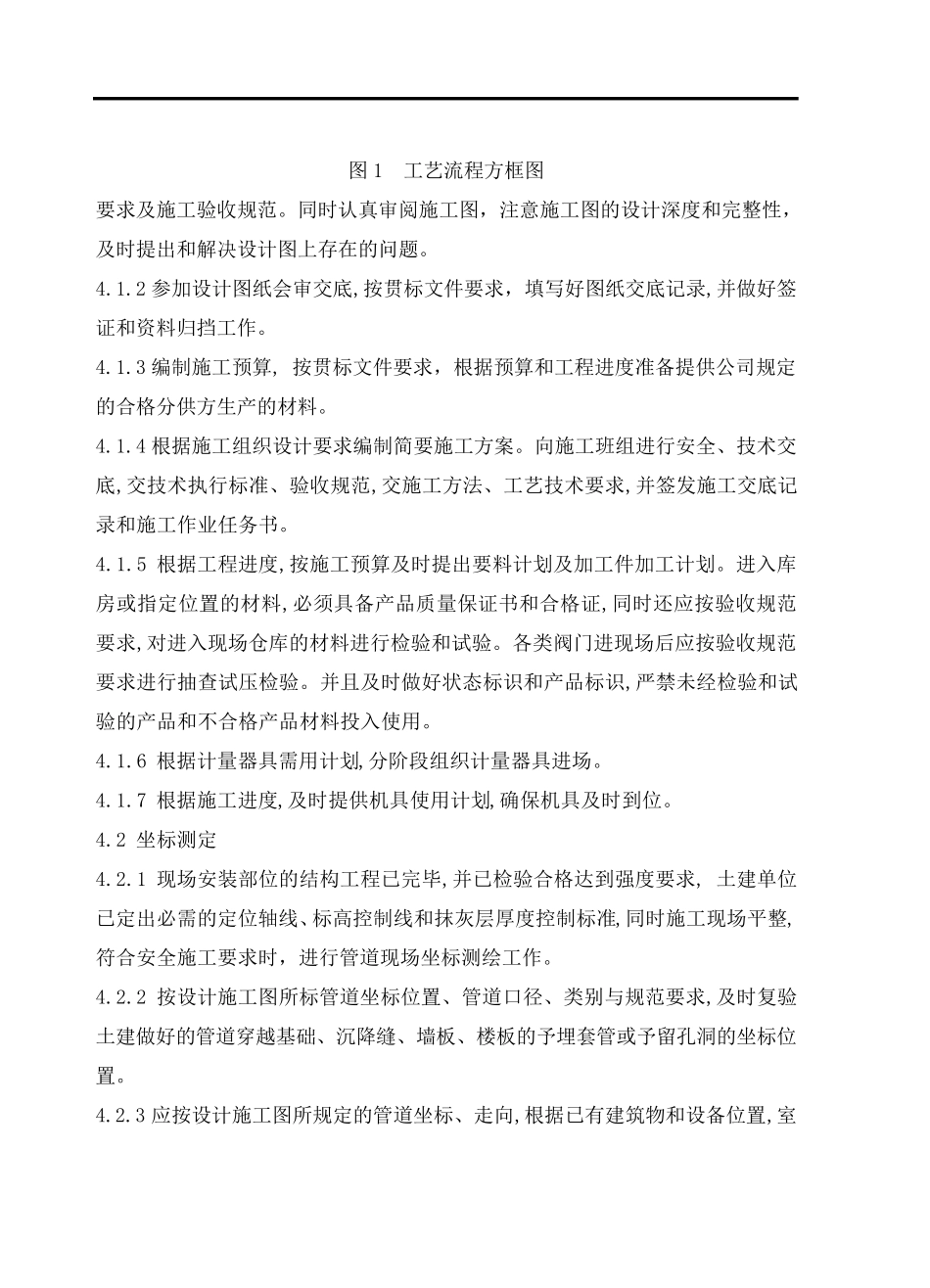

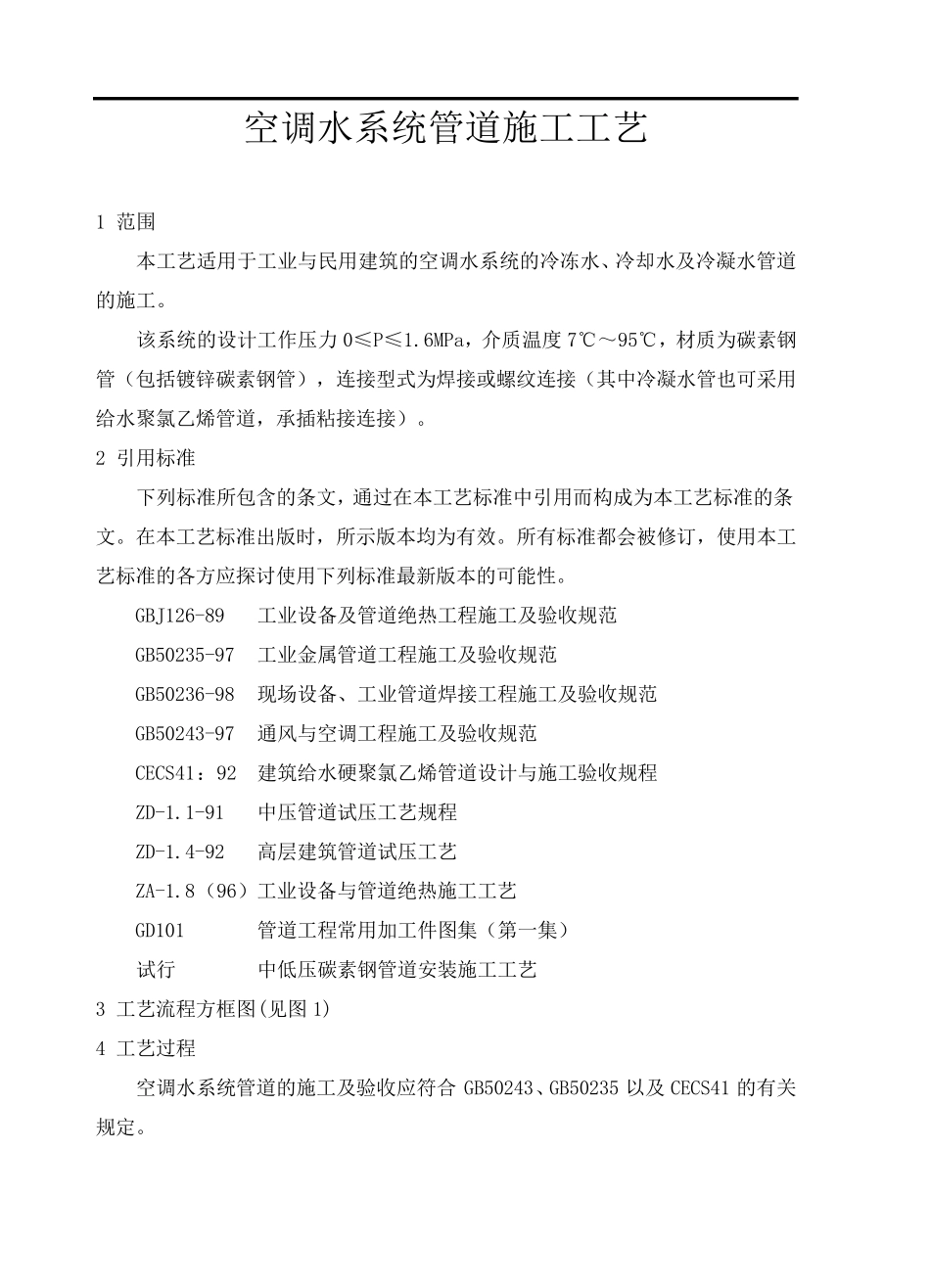

空调水系统管道施工工艺 1 范围 本工艺适用于工业与民用建筑的空调水系统的冷冻水、冷却水及冷凝水管道的施工。 该系统的设计工作压力0≤P≤1.6MPa，介质温度7℃～95℃，材质为碳素钢管（包括镀锌碳素钢管），连接型式为焊接或螺纹连接（其中冷凝水管也可采用给水聚氯乙烯管道，承插粘接连接）。 2 引用标准 下列标准所包含的条文，通过在本工艺标准中引用而构成为本工艺标准的条文。在本工艺标准出版时，所示版本均为有效。所有标准都会被修订，使用本工艺标准的各方应探讨使用下列标准最新版本的可能性。 GBJ126-89 工业设备及管道绝热工程施工及验收规范 GB50235-97 工业金属管道工程施工及验收规范 GB50236-98 现场设备、工业管道焊接工程施工及验收规范 GB50243-97 通风与空调工程施工及验收规范 CECS41：92 建筑给水硬聚氯乙烯管道设计与施工验收规程 ZD-1.1-91 中压管道试压工艺规程 ZD-1.4-92 高层建筑管道试压工艺 ZA-1.8（96）工业设备与管道绝热施工工艺 GD101 管道工程常用加工件图集（第一集） 试行 中低压碳素钢管道安装施工工艺 3 工艺流程方框图(见图 1) 4 工艺过程 空调水系统管道的施工及验收应符合 GB50243、GB50235 以及CECS41 的有关规定。 4.1 施工准备 4.1.1 熟悉施工图纸与管道工艺流程、输送介质温度、压力与连接形式等的技术 4.1 施工准备 4.2 坐标测定 4.3 支架预制、安装 4.4 管道预制 4.5 管道安装 4.6 管道阀门及附件安装 4.7 波纹补偿器安装 4.8 管道与机组（设备）连接 4.9 冷凝水管道安装与检验 4.10 管道试压与冲洗 4.11 隐蔽工程验收 4.12 管道保温 图1 工艺流程方框图 要求及施工验收规范。同时认真审阅施工图，注意施工图的设计深度和完整性，及时提出和解决设计图上存在的问题。 4.1.2 参加设计图纸会审交底,按贯标文件要求，填写好图纸交底记录,并做好签证和资料归挡工作。 4.1.3 编制施工预算, 按贯标文件要求，根据预算和工程进度准备提供公司规定的合格分供方生产的材料。 4.1.4 根据施工组织设计要求编制简要施工方案。向施工班组进行安全、技术交底,交技术执行标准、验收规范,交施工方法、工艺技术要求,并签发施工交底记录和施工作业任务书。 4.1.5 根据工程进度,按施工预算及时提出要料计划及加工件加工计划。进入库房或指定位置的材料,必须具备产品质量保证书和合格证,同时还应按验收规范要求,对进入现场仓库的材料进...
