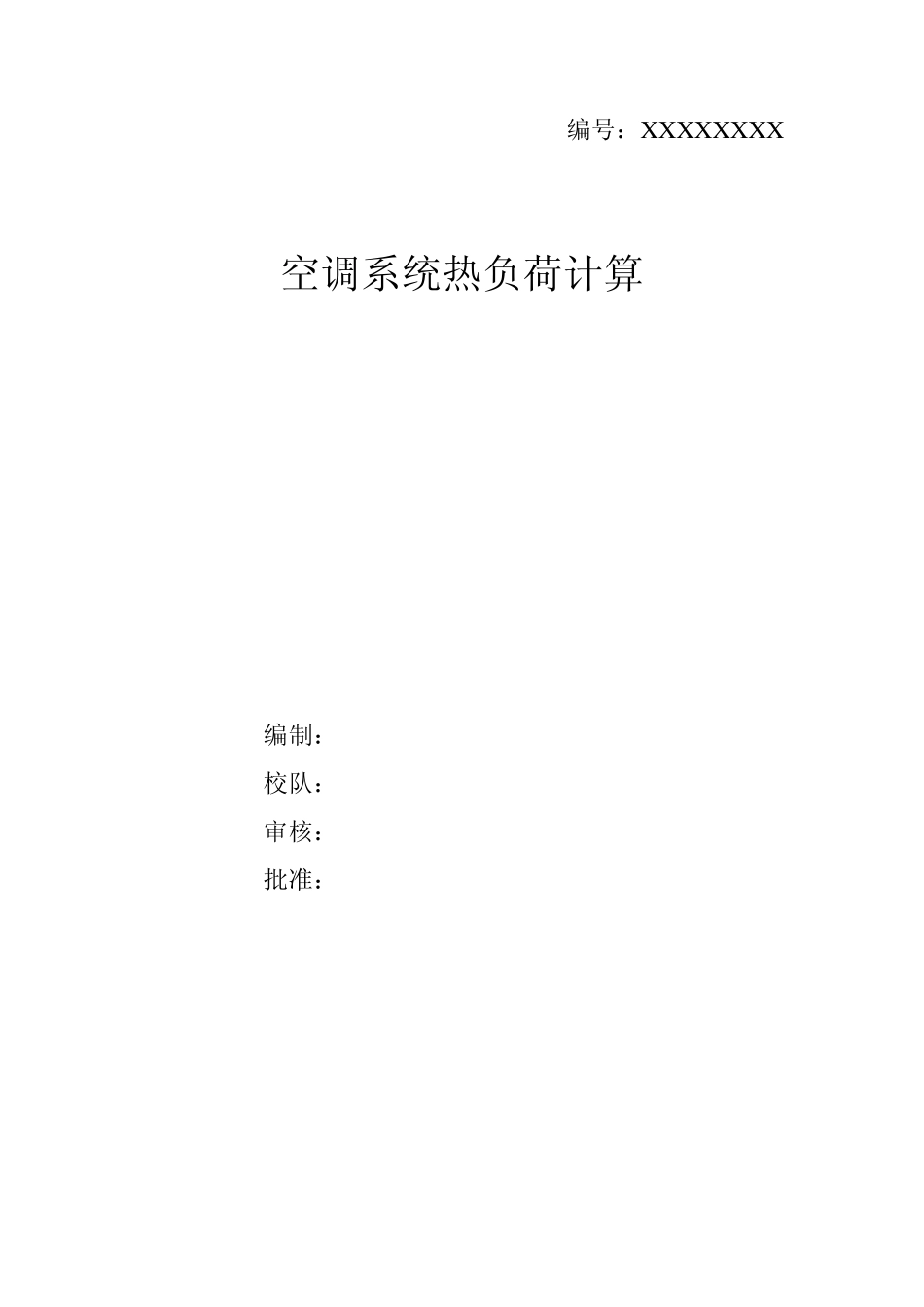

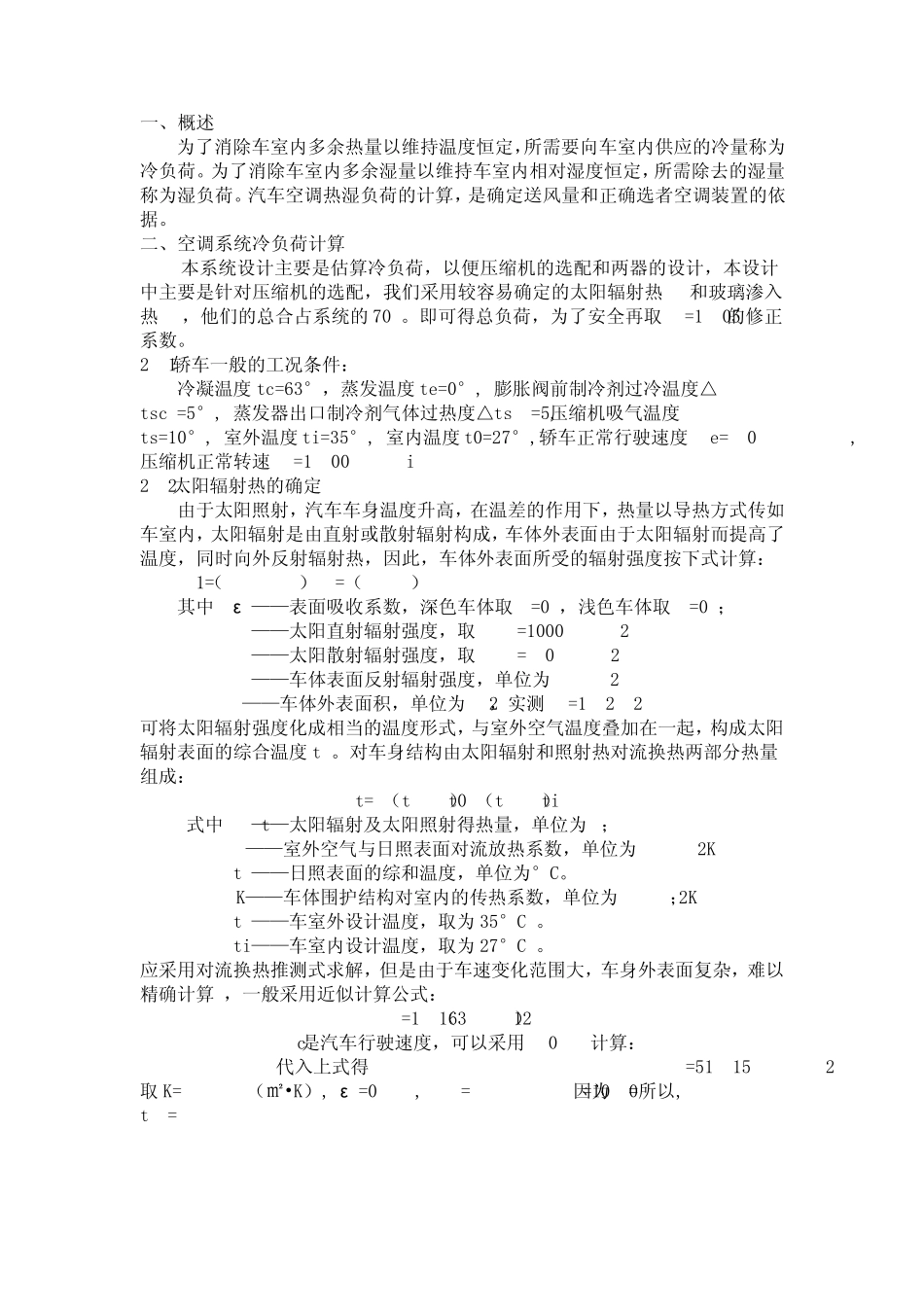

编号：X X X X X X X X 空调系统热负荷计算 编制： 校队： 审核： 批准： 目 录 一、概述 为了消除车室内多余热量以维持温度恒定，所需要向车室内供应的冷量称为冷负荷。为了消除车室内多余湿量以维持车室内相对湿度恒定，所需除去的湿量称为湿负荷。汽车空调热湿负荷的计算，是确定送风量和正确选者空调装置的依据。 二、空调系统冷负荷计算 本系统设计主要是估算冷负荷，以便压缩机的选配和两器的设计，本设计中主要是针对压缩机的选配，我们采用较容易确定的太阳辐射热QS和玻璃渗入热QG，他们的总合占系统的70%。即可得总负荷，为了安全再取k=1.05的修正系数。 2.1轿车一般的工况条件： 冷凝温度tc=63°，蒸发温度te=0°, 膨胀阀前制冷剂过冷温度△tsc =5°, 蒸发器出口制冷剂气体过热度△tsh=5,压缩机吸气温度ts=10°, 室外温度ti=35°, 室内温度t0=27°,轿车正常行驶速度ve=40km/h ,压缩机正常转速n=1800r/min. 2.2太阳辐射热的确定 由于太阳照射，汽车车身温度升高，在温差的作用下，热量以导热方式传如车室内，太阳辐射是由直射或散射辐射构成，车体外表面由于太阳辐射而提高了温度，同时向外反射辐射热，因此，车体外表面所受的辐射强度按下式计算： Q1=（IG+IS-IV）F= （IG+IS）F 其中 ε ——表面吸收系数，深色车体取 =0.9，浅色车体取 =0.4； IG——太阳直射辐射强度，取IG=1000W/m2 IS——太阳散射辐射强度，取IS=40W/m2 IV——车体表面反射辐射强度，单位为W/m2 F——车体外表面积，单位为m2，实测F=1.2m2 可将太阳辐射强度化成相当的温度形式，与室外空气温度叠加在一起，构成太阳辐射表面的综合温度tm。对车身结构由太阳辐射和照射热对流换热两部分热量组成： Qt=[a（tm-t0）+（tm-ti）]*F 式中:Qt——太阳辐射及太阳照射得热量，单位为W； a——室外空气与日照表面对流放热系数，单位为W/m2K tm——日照表面的综和温度，单位为°C。 K——车体围护结构对室内的传热系数，单位为W/m2K； to——车室外设计温度，取为35°C 。 ti——车室内设计温度，取为27°C 。 应采用对流换热推测式求解，但是由于车速变化范围大，车身外表面复杂，难以精确计算 ，一般采用近似计算公式： =1.163（4 +12 ） Wc是汽车行驶速度，可以采用40km/h计算： 代入上式得: a=51.15W/(m2k) 取K=4.8 W /（㎡•K）, ε =0.9, I= IG+IS=1040 W, 因为 = 所以: tm= + 由于室内外温差不大...
