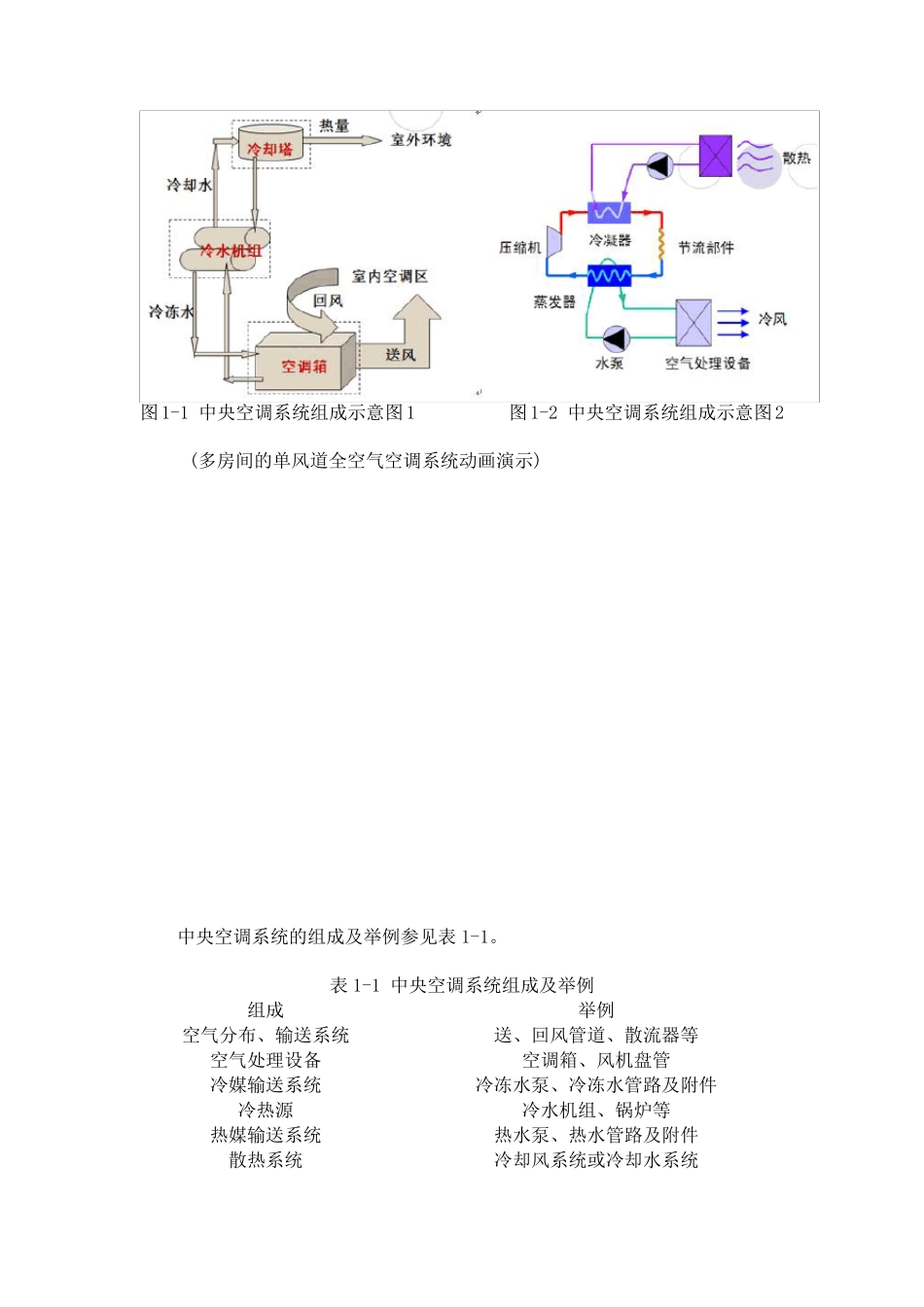

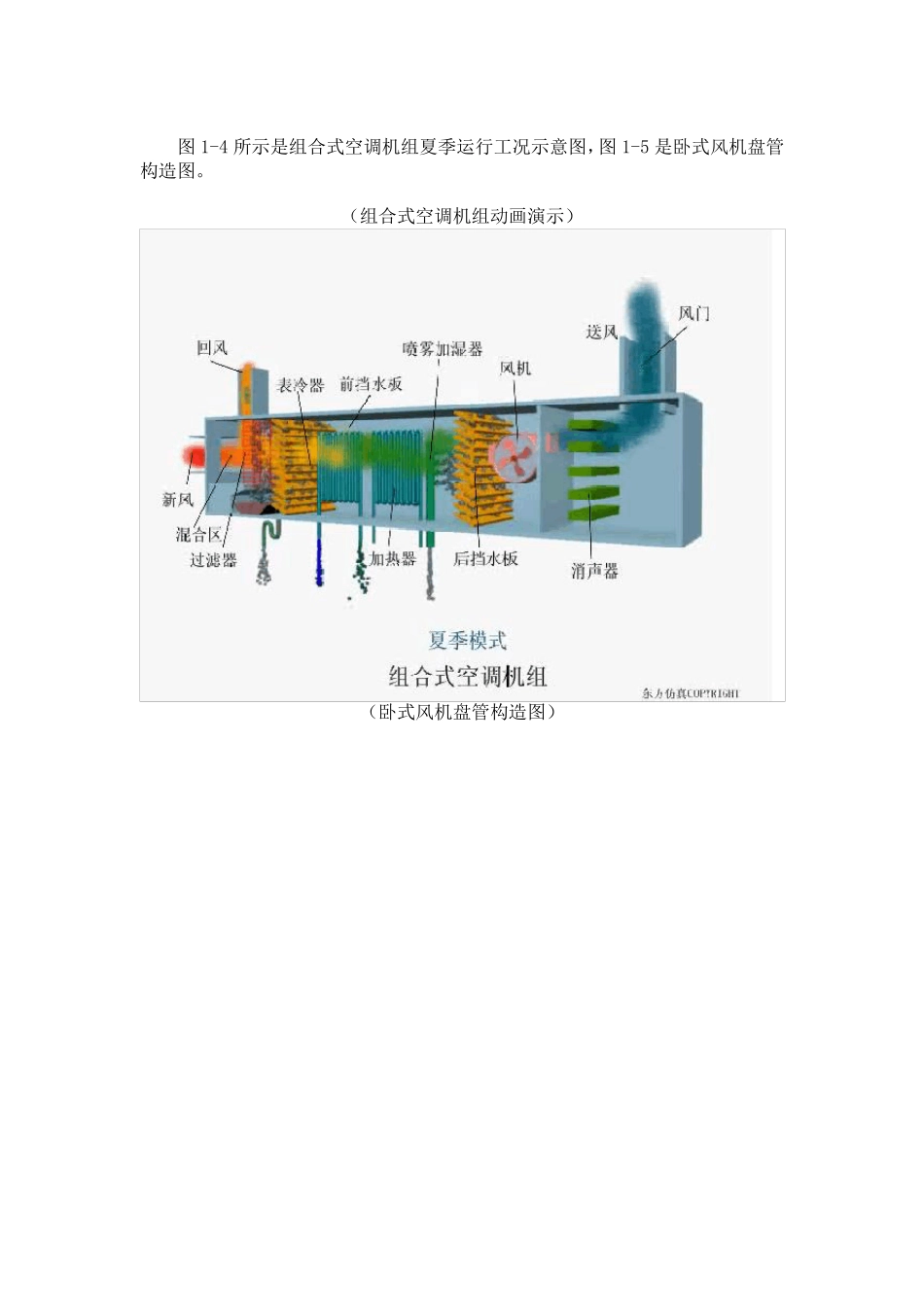

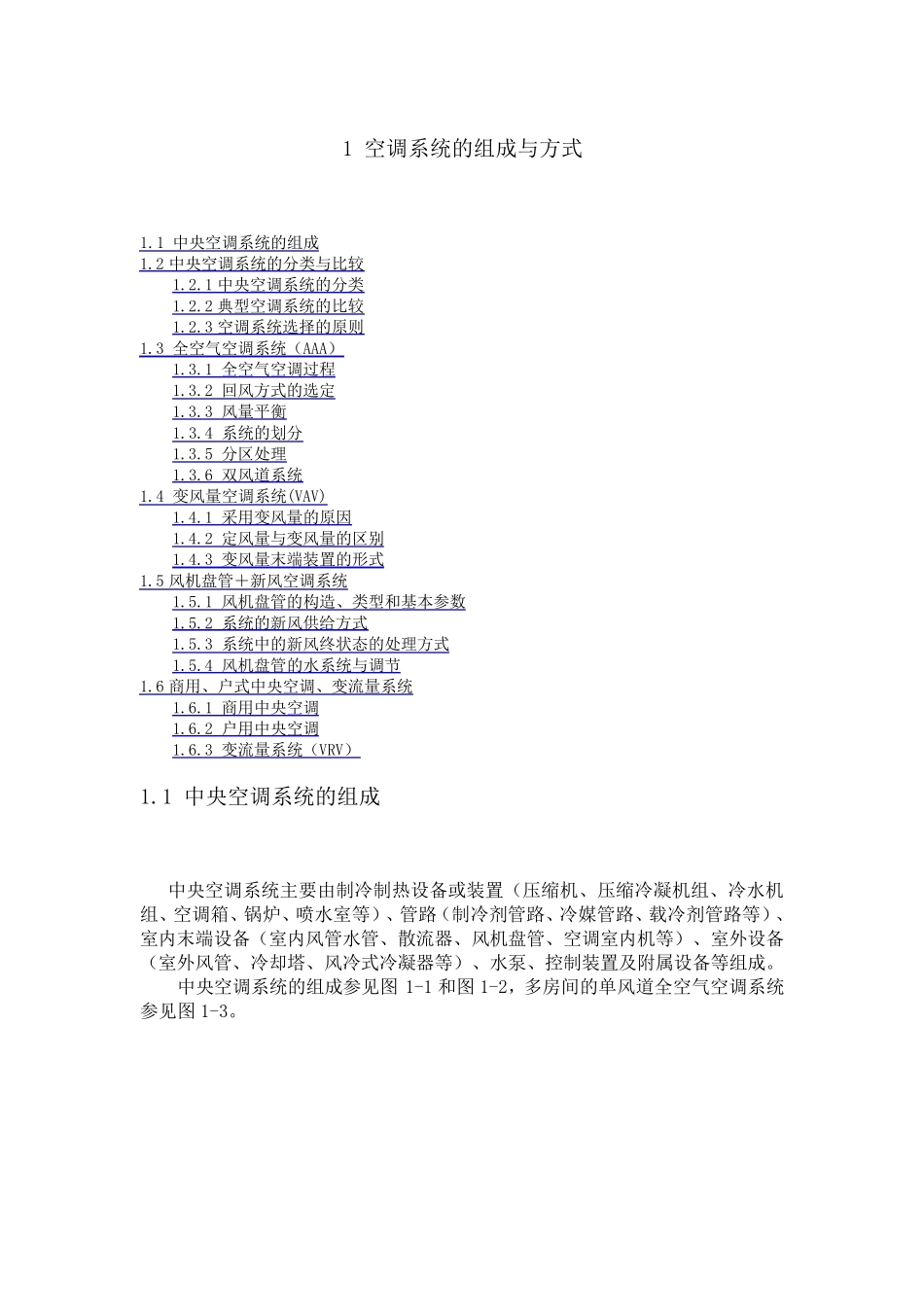

1 空调系统的组成与方式 1.1 中央空调系统的组成 1.2 中央空调系统的分类与比较 1.2.1 中央空调系统的分类 1.2.2 典型空调系统的比较 1.2.3 空调系统选择的原则 1.3 全空气空调系统（AAA） 1.3.1 全空气空调过程 1.3.2 回风方式的选定 1.3.3 风量平衡 1.3.4 系统的划分 1.3.5 分区处理 1.3.6 双风道系统 1.4 变风量空调系统(VAV) 1.4.1 采用变风量的原因 1.4.2 定风量与变风量的区别 1.4.3 变风量末端装置的形式 1.5 风机盘管＋新风空调系统 1.5.1 风机盘管的构造、类型和基本参数 1.5.2 系统的新风供给方式 1.5.3 系统中的新风终状态的处理方式 1.5.4 风机盘管的水系统与调节 1.6 商用、户式中央空调、变流量系统 1.6.1 商用中央空调 1.6.2 户用中央空调 1.6.3 变流量系统（VRV） 1.1 中央空调系统的组成 中央空调系统主要由制冷制热设备或装置（压缩机、压缩冷凝机组、冷水机组、空调箱、锅炉、喷水室等）、管路（制冷剂管路、冷媒管路、载冷剂管路等）、室内末端设备（室内风管水管、散流器、风机盘管、空调室内机等）、室外设备（室外风管、冷却塔、风冷式冷凝器等）、水泵、控制装置及附属设备等组成。 中央空调系统的组成参见图 1-1 和图 1-2，多房间的单风道全空气空调系统参见图 1-3。 图1-1 中央空调系统组成示意图1 图1-2 中央空调系统组成示意图2 (多房间的单风道全空气空调系统动画演示) 中央空调系统的组成及举例参见表1-1。 表1-1 中央空调系统组成及举例 组成 举例 空气分布、输送系统 送、回风管道、散流器等 空气处理设备 空调箱、风机盘管 冷媒输送系统 冷冻水泵、冷冻水管路及附件 冷热源 冷水机组、锅炉等 热媒输送系统 热水泵、热水管路及附件 散热系统 冷却风系统或冷却水系统 图1-4 所示是组合式空调机组夏季运行工况示意图，图1-5 是卧式风机盘管构造图。 （组合式空调机组动画演示） （卧式风机盘管构造图） 图1-3 和图1-4 分别是卧式风机盘管实物图和吸顶式风机盘管实物图。 图1-3 卧式风机盘管实物 图1-4 吸顶式风机盘管实物 中央空调冷冻水、冷却水、热水系统举例参见图1-5 图1-5 中央空调冷冻水、冷却水、热水系统举例 >>返回 1.2 中央空调系统的分类与比较 1.2.1 中央空调系统的分类 中央空调系统主要按如下方式分类，参见图1-6： (1)按空气处理设备的集中程度分 (2)按承担负荷的介质来分 (3)按空调系统...
