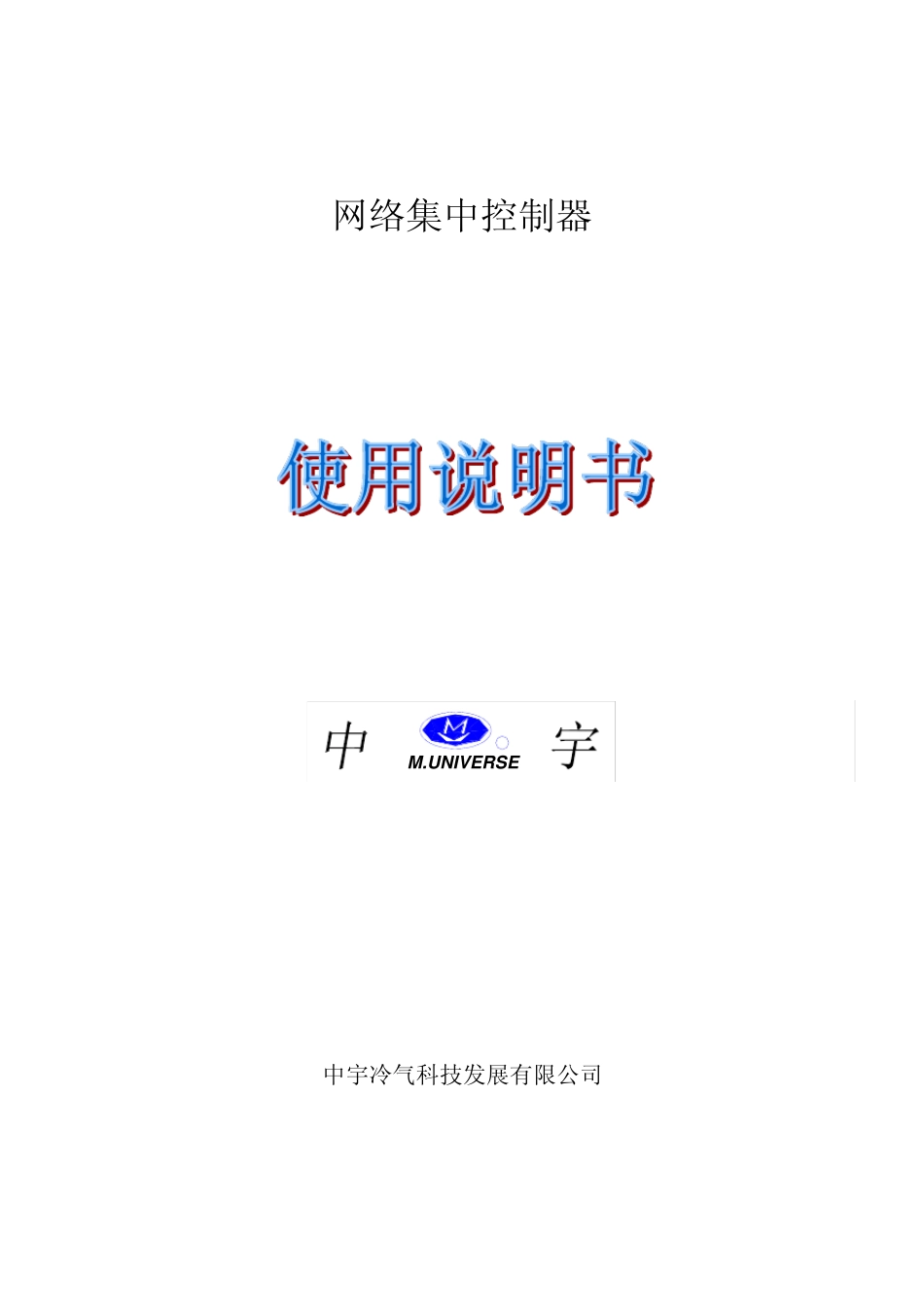

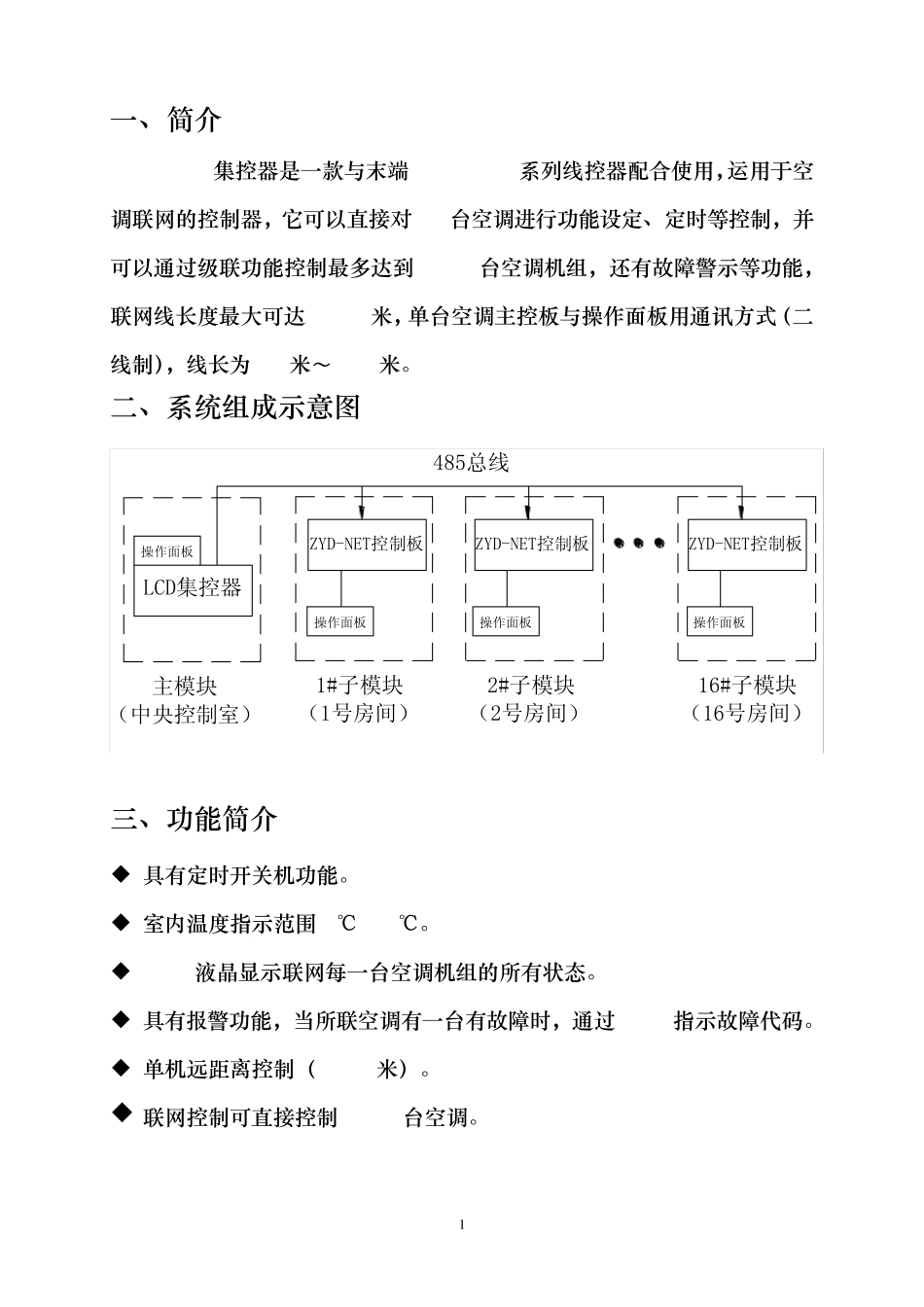

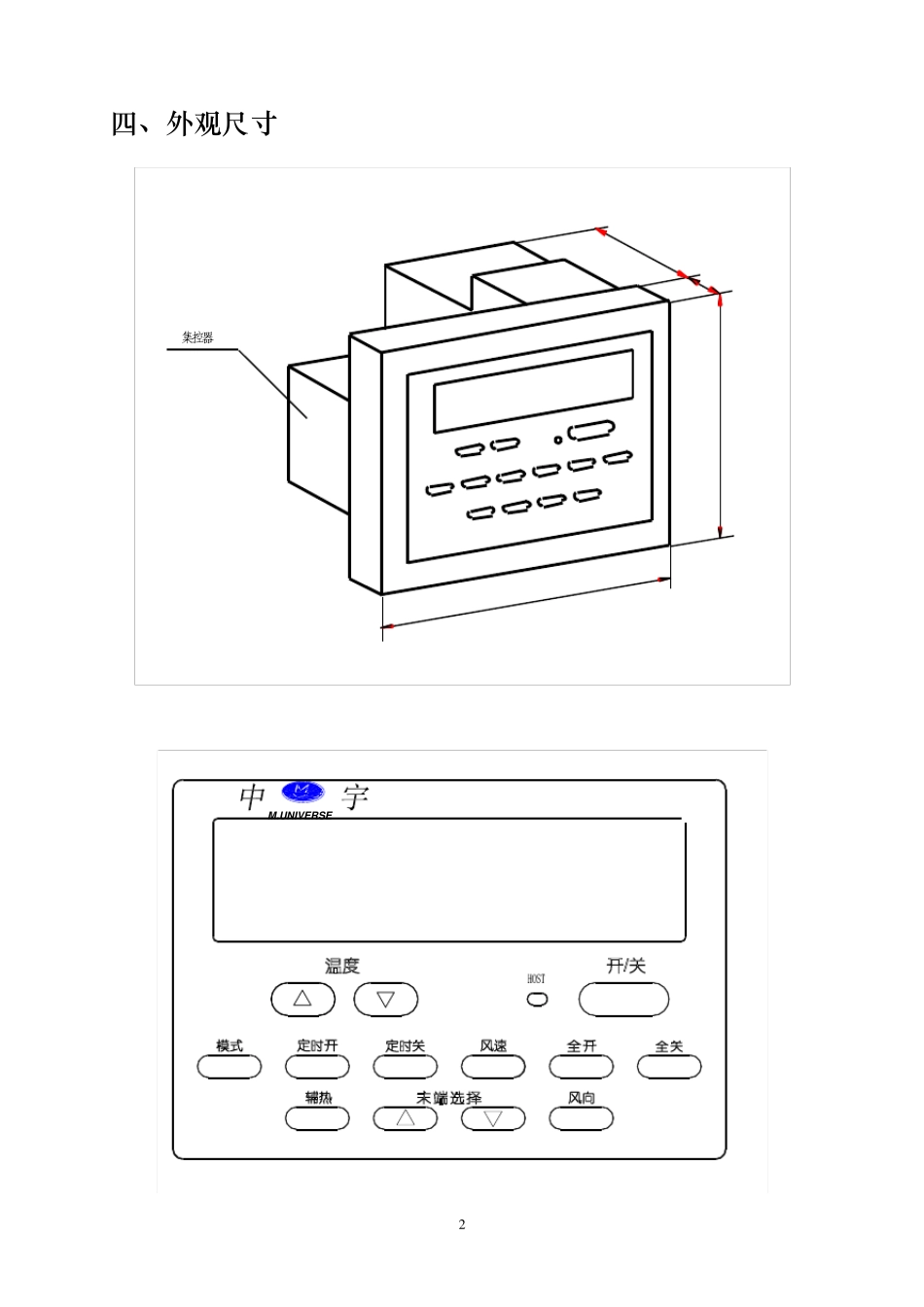

网络集中控制器 M.UNIVERSER 中宇冷气科技发展有限公司 1 一、简介 LCD集控器是一款与末端 ZYD-NET系列线控器配合使用，运用于空调联网的控制器，它可以直接对 16台空调进行功能设定、定时等控制，并可以通过级联功能控制最多达到 1024台空调机组，还有故障警示等功能，联网线长度最大可达 1000米，单台空调主控板与操作面板用通讯方式（二线制），线长为 50米～100米。 二、系统组成示意图 LCD集控器操作面板操作面板操作面板操作面板主模块（中央控制室）（1号房间）1#子模块（2号房间）2#子模块16#子模块（16号房间）485总线ZYD-NET控制板ZYD-NET控制板ZYD-NET控制板 三、功能简介 具有定时开关机功能。 室内温度指示范围 0℃~50℃。 LCD液晶显示联网每一台空调机组的所有状态。 具有报警功能，当所联空调有一台有故障时，通过 LCD指示故障代码。 单机远距离控制（1000米）。 联网控制可直接控制 1~16台空调。 2 四、外观尺寸 集控器1301204722 M.UNIVERSE 3 五 、 液 晶 显 示 说 明 自 动 运 转制 冷 运 转除 湿 运 转送 风 运 转制 热 运 转21c表 示 室 温 为 21度19 cSET TEMP表 示 设 定 温 度 为 19度ONM6表 示 当 前 为 室 内 机 为 6号 机液 晶 显 示 的 数 据 为 6号 机 的 数 据6号 机 处 于 开 机 状 态表 示 投 入 电 加 热 器ON表 示 定 时 开 机表 示 定 时 关 机OFF 六 、 操 作 功 能 1、 开 /关 按 钮 此 按 钮 控 制 当 前 受 控 室 内 机 的 开 与 关 2、 温 度 调 节 按 钮 ▲ 每 按 一 次 ， 设 定 温 度 上 升 1℃ ； ▼ 每 按 一 次 ， 设 定 温 度 下 降 1℃ ； 该 按 钮 只 有 在 制 冷 、 制 热 模 式 下 才 有 效 ； 设 定 温 度 的 调 节 范 围 为 16℃ ~31℃ 。 3、 模 式 按 钮 用 于 选 择 运 转 模 式 ， 每 按 一 次 ， 运 转 模 式 按 “ 自 动 → 制 冷 → 除湿 → 送 风 → 制 热 ” 的 顺 序 变 化 。 4、 定 时 开 按 钮 4 在关机状态下设定定时开机，并可通过其它按钮设置定时开机后的运转模式，定时范围为 1-12小时，该按钮在开机状态下无效。 5、定时关按钮 在开机状态下设定定时关机，定时范围...
