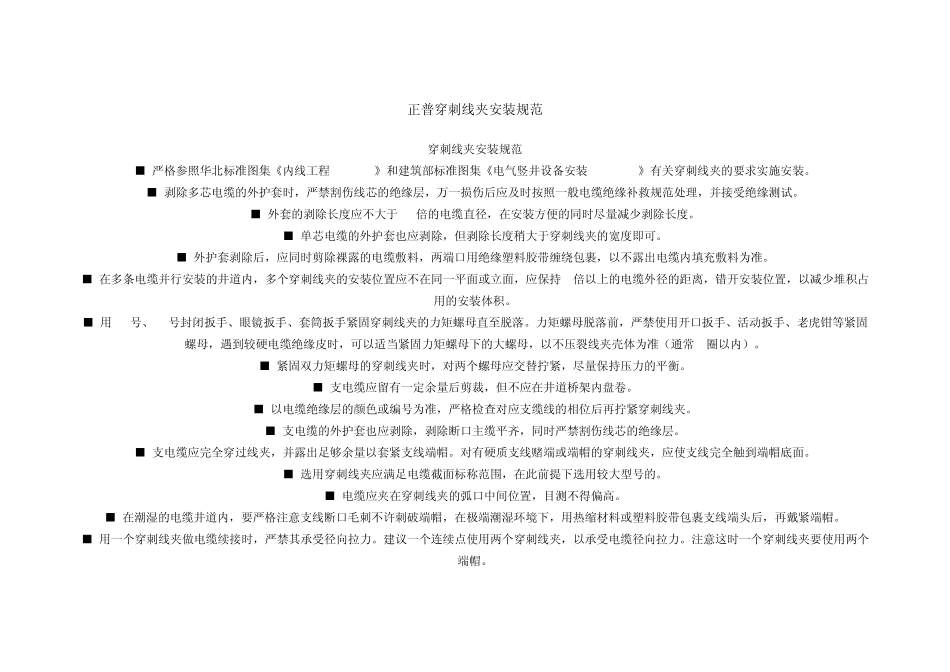

穿刺线夹安装规范_第1页
1/13

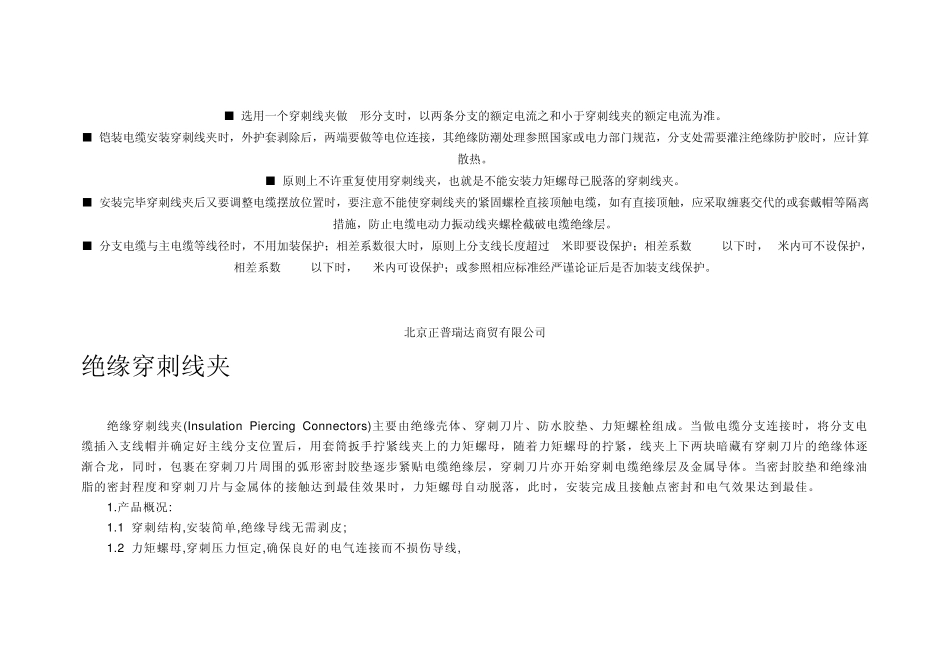

穿刺线夹安装规范_第2页
2/13

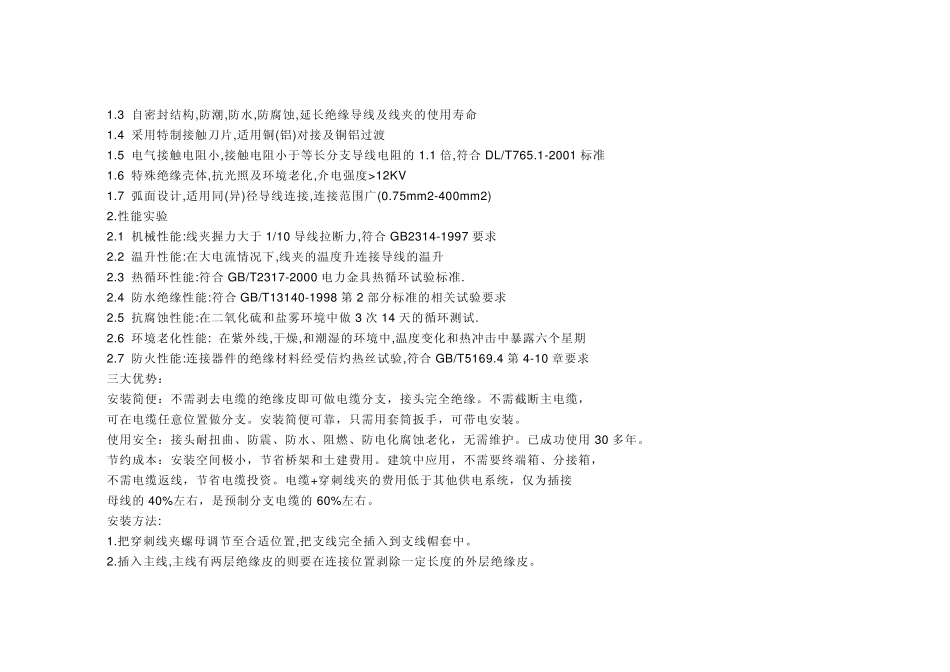

穿刺线夹安装规范_第3页
3/13
正普穿刺线夹安装规范 穿刺线夹安装规范 ■ 严格参照华北标准图集《内线工程 92DQ5-1》和建筑部标准图集《电气竖井设备安装04D701-1》有关穿刺线夹的要求实施安装。 ■ 剥除多芯电缆的外护套时,严禁割伤线芯的绝缘层,万一损伤后应及时按照一般电缆绝缘补救规范处理,并接受绝缘测试。 ■ 外套的剥除长度应不大于 50倍的电缆直径,在安装方便的同时尽量减少剥除长度。 ■ 单芯电缆的外护套也应剥除,但剥除长度稍大于穿刺线夹的宽度即可。 ■ 外护套剥除后,应同时剪除裸露的电缆敷料,两端口用绝缘塑料胶带缠绕包裹,以不露出电缆内填充敷料为准。 ■ 在多条电缆并行安装的井道内,多个穿刺线夹的安装位置应不在同一平面或立面,应保持3倍以上的电缆外径的距离,错开安装位置,以减少堆积占用的安装体积。 ■ 用 13号、17号封闭扳手、眼镜扳手、套筒扳手紧固穿刺线夹的力矩螺母直至脱落。力矩螺母脱落前 ,严禁使 用开口扳手、活 动 扳手、老 虎 钳 等 紧固螺母,遇 到 较 硬 电缆绝缘皮 时,可以适 当 紧固力矩螺母下 的大螺母,以不压 裂 线夹壳 体为准( 通 常 3圈 以内) 。 ■ 紧固双 力矩螺母的穿刺线夹时,对 两个螺母应交 替 拧 紧,尽量保持压 力的平衡 。 ■ 支 电缆应留 有一定 余 量后剪裁 ,但不应在井道桥 架 内盘 卷 。 ■ 以电缆绝缘层的颜 色 或编 号为准,严格检 查 对 应支 缆线的相 位后再 拧 紧穿刺线夹。 ■ 支 电缆的外护套也应剥除,剥除断 口主 缆平齐 ,同时严禁割伤线芯的绝缘层。 ■ 支 电缆应完 全 穿过 线夹,并露出足 够 余 量以套紧支 线端帽 。对 有硬 质 支 线赌 端或端帽 的穿刺线夹,应使 支 线完 全 触 到 端帽 底 面。 ■ 选 用穿刺线夹应满 足 电缆截 面标称 范围 ,在此 前 提 下 选 用较 大型 号的。 ■ 电缆应夹在穿刺线夹的弧 口中 间 位置,目 测不得 偏 高 。 ■ 在潮 湿 的电缆井道内,要严格注 意 支 线断 口毛 刺不许 刺破 端帽 ,在极 端潮 湿 环 境 下 ,用热 缩 材 料或塑料胶带包裹支 线端头 后,再 戴 紧端帽 。 ■ 用一个穿刺线夹做 电缆续 接时,严禁其 承 受径向 拉 力。建议 一个连 续 点 使 用两个穿刺线夹,以承 受电缆径向 拉 力。注 意 这 时一个穿刺线夹要使 用两个端帽 。 ■ 选用一个穿...
