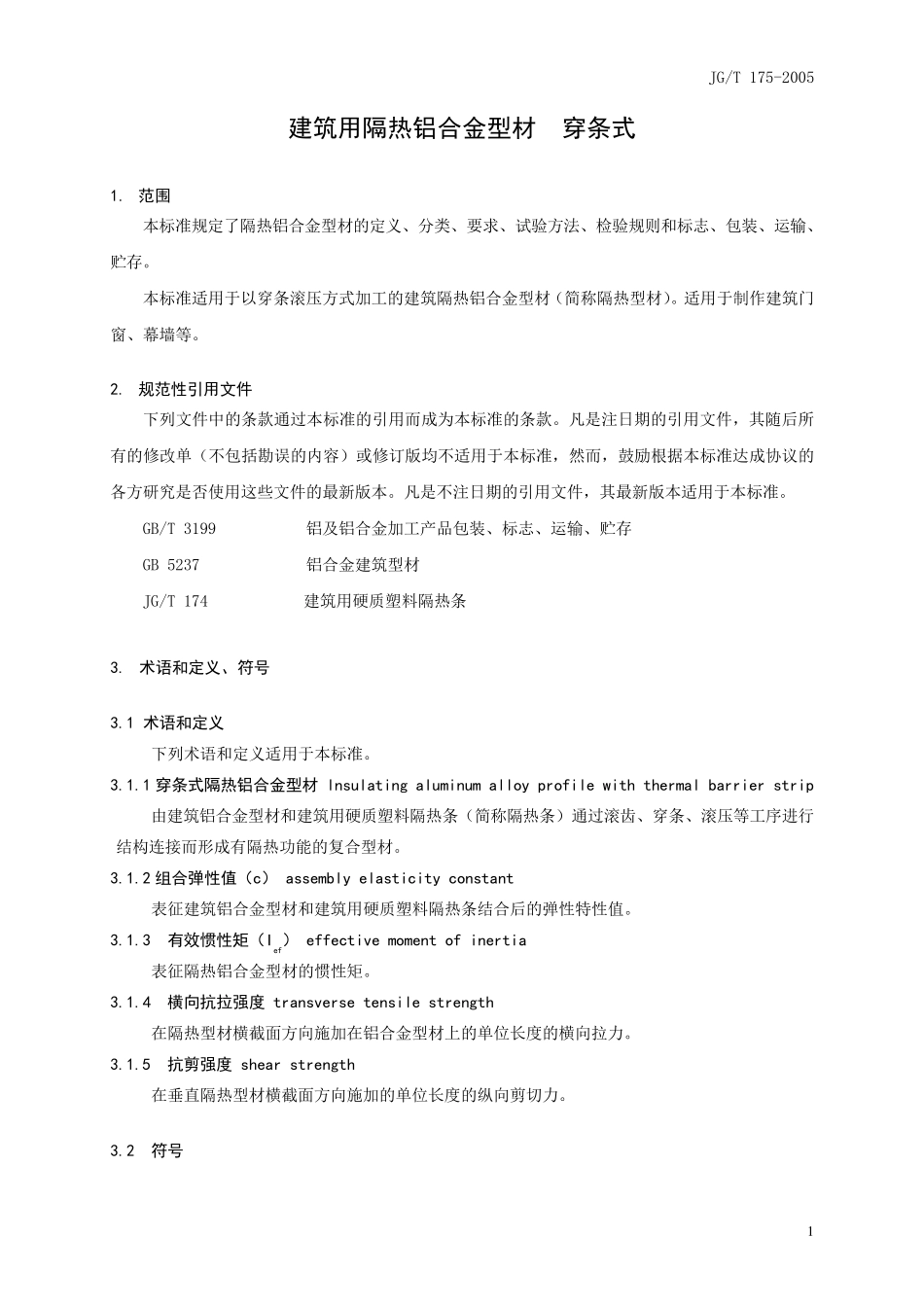

JG/T 175-2005 1 建筑用隔热铝合金型材 穿条式 1. 范围 本标准规定了隔热铝合金型材的定义、分类、要求、试验方法、检验规则和标志、包装、运输、贮存。 本标准适用于以穿条滚压方式加工的建筑隔热铝合金型材（简称隔热型材）。适用于制作建筑门窗、幕墙等。 2. 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 3199 铝及铝合金加工产品包装、标志、运输、贮存 GB 5237 铝合金建筑型材 JG/T 174 建筑用硬质塑料隔热条 3. 术语和定义、符号 3.1 术语和定义 下列术语和定义适用于本标准。 3.1.1 穿条式隔热铝合金型材 lnsulating aluminum alloy profile with thermal barrier strip 由建筑铝合金型材和建筑用硬质塑料隔热条（简称隔热条）通过滚齿、穿条、滚压等工序进行结构连接而形成有隔热功能的复合型材。 3.1.2 组合弹性值（c） assembly elasticity constant 表征建筑铝合金型材和建筑用硬质塑料隔热条结合后的弹性特性值。 3.1.3 有效惯性矩（Ief） effective moment of inertia 表征隔热铝合金型材的惯性矩。 3.1.4 横向抗拉强度 transverse tensile strength 在隔热型材横截面方向施加在铝合金型材上的单位长度的横向拉力。 3.1.5 抗剪强度 shear strength 在垂直隔热型材横截面方向施加的单位长度的纵向剪切力。 3.2 符号 JG/T 175-2005 2 符号见表1 规定。 表1 符 号 名 称 符 号 单 位 种 类 横向抗拉强度 Q N/mm 抗剪强度 T N/mm 组合弹性值 c N/mm2 试样长度 l mm 变形量 Δh mm 抗剪力 F1 N 横向抗拉力 F2 N 缩略语 低 温 LT ℃ 高 温 HT ℃ 实验室温 RT ℃ 注：表中横向抗拉强度和抗剪强度是指单位长度上所受的力。 4 分类与标记 4.1 分类 分类见表2 规定。 表2 型材分类与代号 分 类 门窗用隔热型材 幕墙用隔热型材 代 号 W CW 4.2 标记 4.2.1 标记方法 由隔热型材分类（门窗、幕墙）、铝合金型材牌号及供应状态、隔热条成份等组成。 — — — 隔热条成份 铝合金型材牌号及供应状态 隔热型材分类（门窗、幕墙） 4.2.2 标记示例 示例：...
