穿梁及穿楼板套管安装固定方案(修改版)

穿梁及穿楼板套管安装固定方案(修改版)_第1页
1/6
穿梁及穿楼板套管安装固定方案(修改版)_第2页
2/6
穿梁及穿楼板套管安装固定方案(修改版)_第3页
3/6

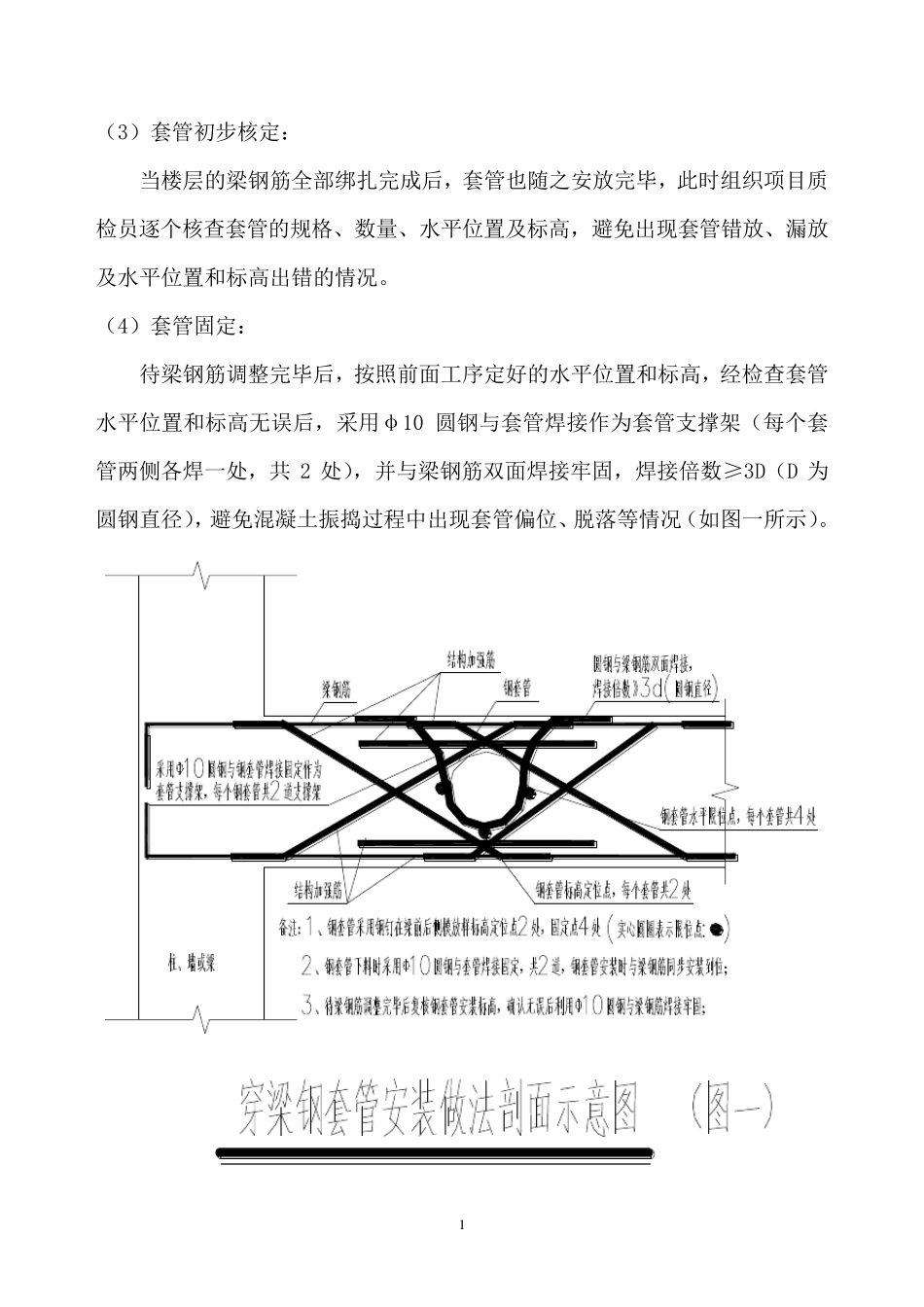

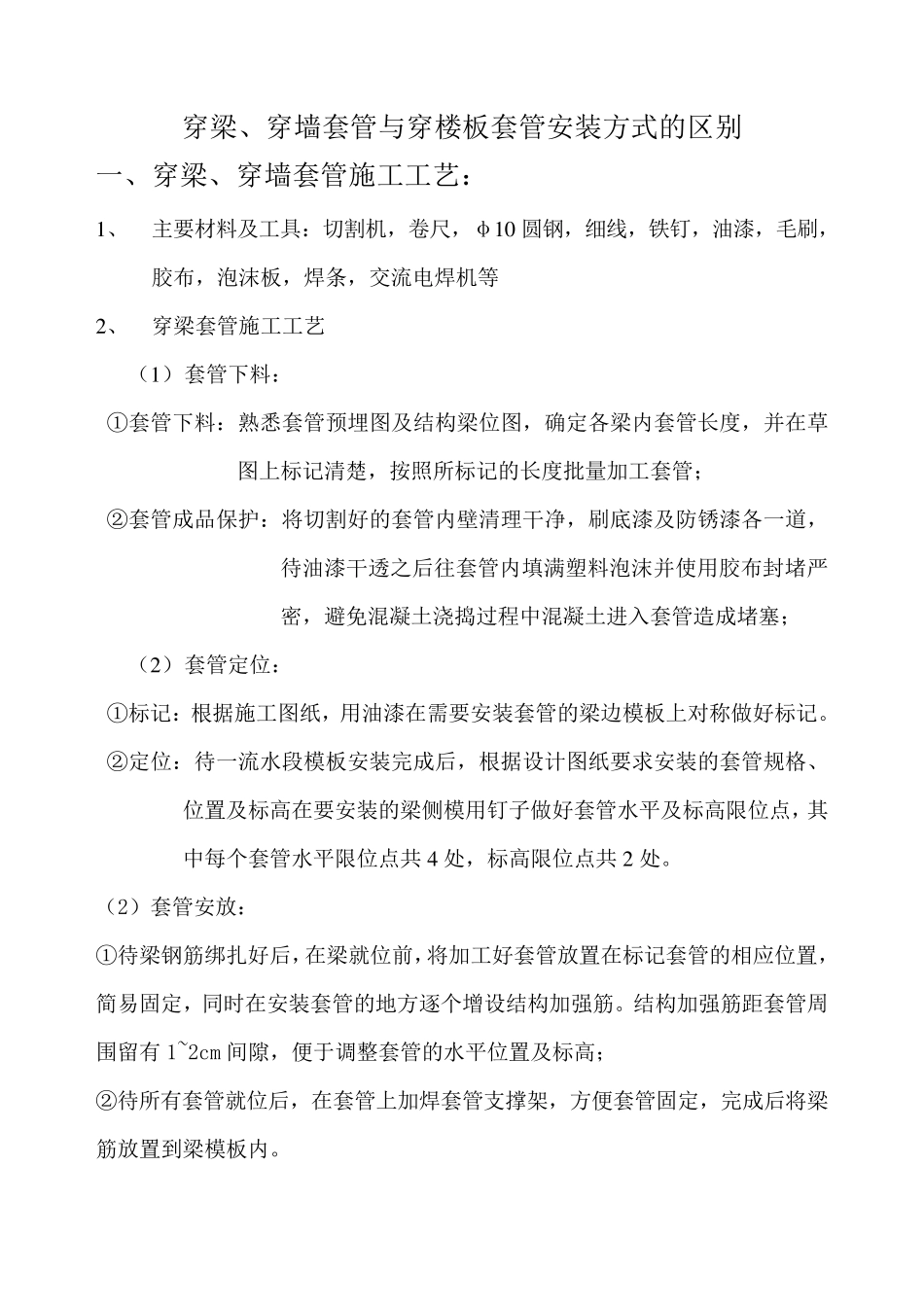

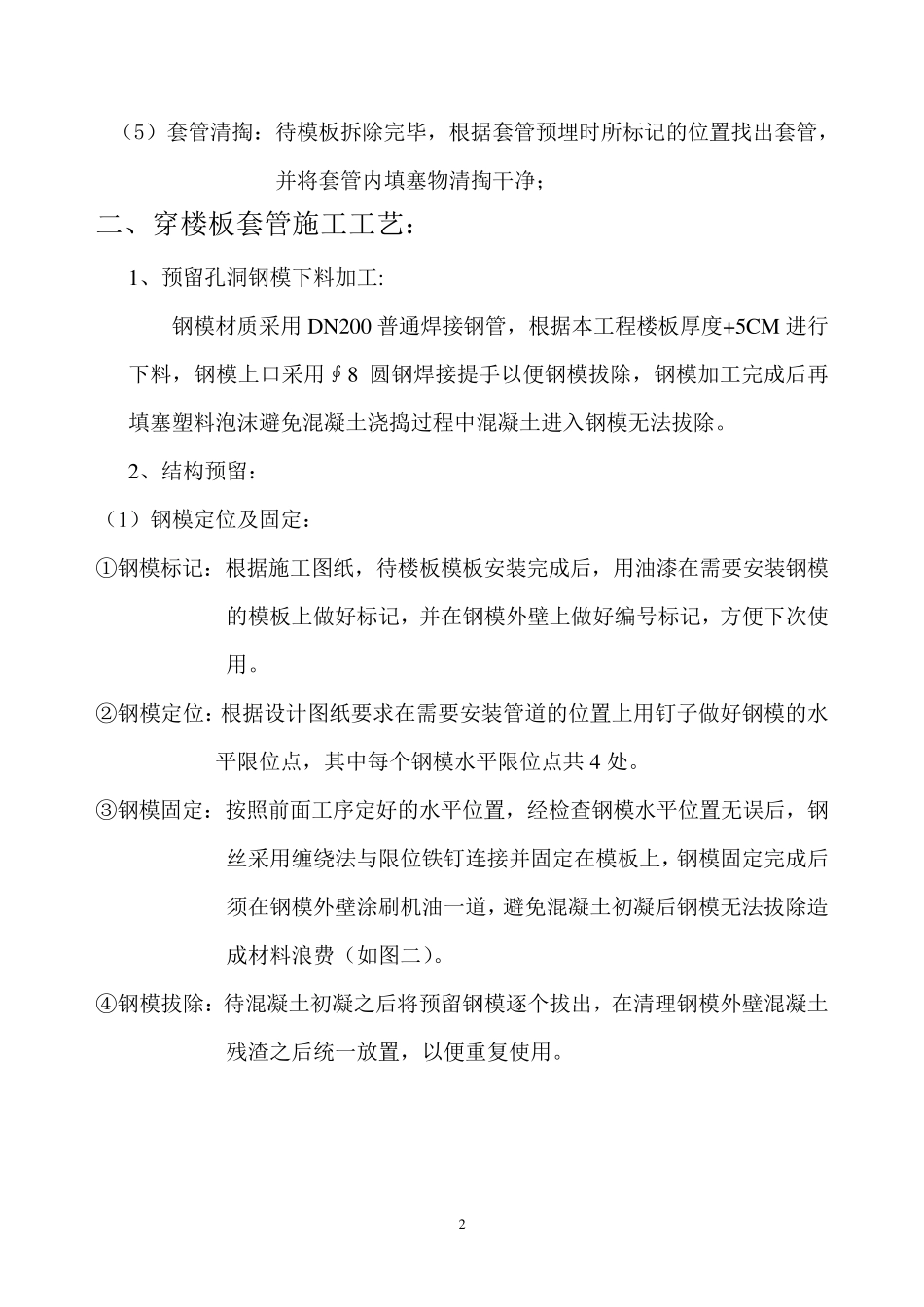

穿梁、穿墙套管与穿楼板套管安装方式的区别 一、穿梁、穿墙套管施工工艺: 1 、 主要材料及工具:切割机,卷尺,φ1 0 圆钢,细线,铁钉,油漆,毛刷,胶布,泡沫板,焊条,交流电焊机等 2 、 穿梁套管施工工艺 (1 ) 套管下料: ①套管下料:熟悉套管预埋图及结构梁位图,确定各梁内套管长度,并在草图上标记清楚,按照所标记的长度批量加工套管; ②套管成品保护:将切割好的套管内壁清理干净,刷底漆及防锈漆各一道,待油漆干透之后往套管内填满塑料泡沫并使用胶布封堵严密,避免混凝土浇捣过程中混凝土进入套管造成堵塞; (2 ) 套管定位: ①标记:根据施工图纸,用油漆在需要安装套管的梁边模板上对称做好标记。 ②定位:待一流水段模板安装完成后,根据设计图纸要求安装的套管规格、位置及标高在要安装的梁侧模用钉子做好套管水平及标高限位点,其中每个套管水平限位点共4 处,标高限位点共2 处。 (2)套管安放 : ①待梁钢筋 绑 扎 好后,在梁就 位前 ,将加工好套管放 置在标记套管的相 应 位置,简 易 固 定,同 时 在安装套管的地 方逐 个增 设结构加强 筋 。结构加强 筋 距 套管周围 留 有 1~2cm 间 隙 ,便 于 调 整 套管的水平位置及标高; ②待所有 套管就 位后,在套管上加焊套管支 撑 架 ,方便 套管固 定,完成后将梁筋 放 置到 梁模板内。 1 (3)套管初步核定: 当楼层的梁钢筋全部绑扎完成后,套管也随之安放完毕,此时组织项目质检员逐个核查套管的规格、数量、水平位置及标高,避免出现套管错放、漏放及水平位置和标高出错的情况。 (4)套管固定: 待梁钢筋调整完毕后,按照前面工序定好的水平位置和标高,经检查套管水平位置和标高无误后,采用φ10 圆钢与套管焊接作为套管支撑架(每个套管两侧各焊一处,共 2 处),并与梁钢筋双面焊接牢固,焊接倍数≥3D(D 为圆钢直径),避免混凝土振捣过程中出现套管偏位、脱落等情况(如图一所示)。 2 (5)套管清掏:待模板拆除完毕,根据套管预埋时所标记的位置找出套管,并将套管内填塞物清掏干净; 二、穿楼板套管施工工艺: 1、预留孔洞钢模下料加工: 钢模材质采用DN200 普通焊接钢管,根据本工程楼板厚度+5CM 进行下料,钢模上口采用∮8 圆钢焊接提手以便钢模拔除,钢模加工完成后再填塞塑料泡沫避免混凝土浇捣过程中混凝土进入钢模无法拔除。 2、结构预留: (1)钢模定位及固定...
