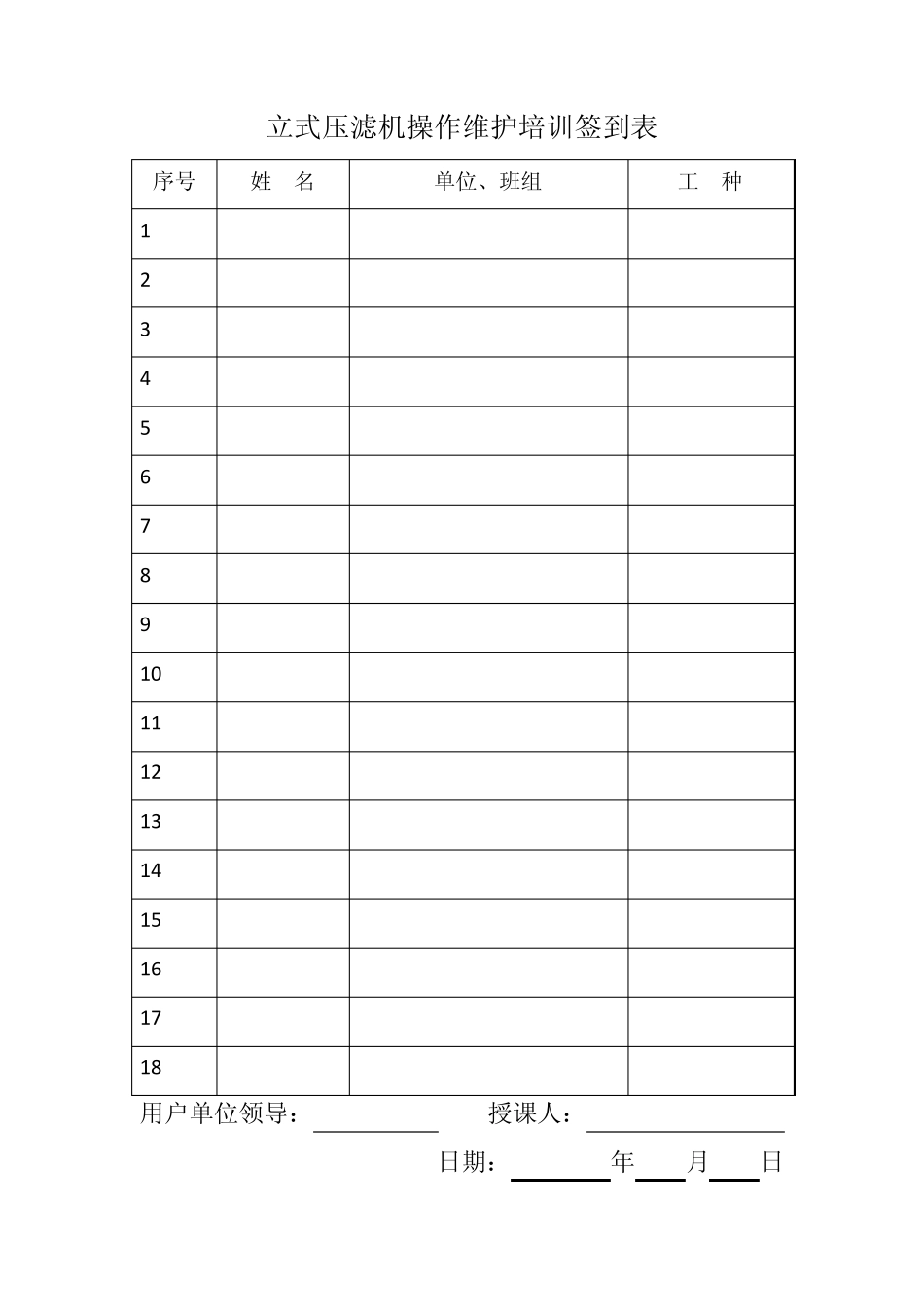

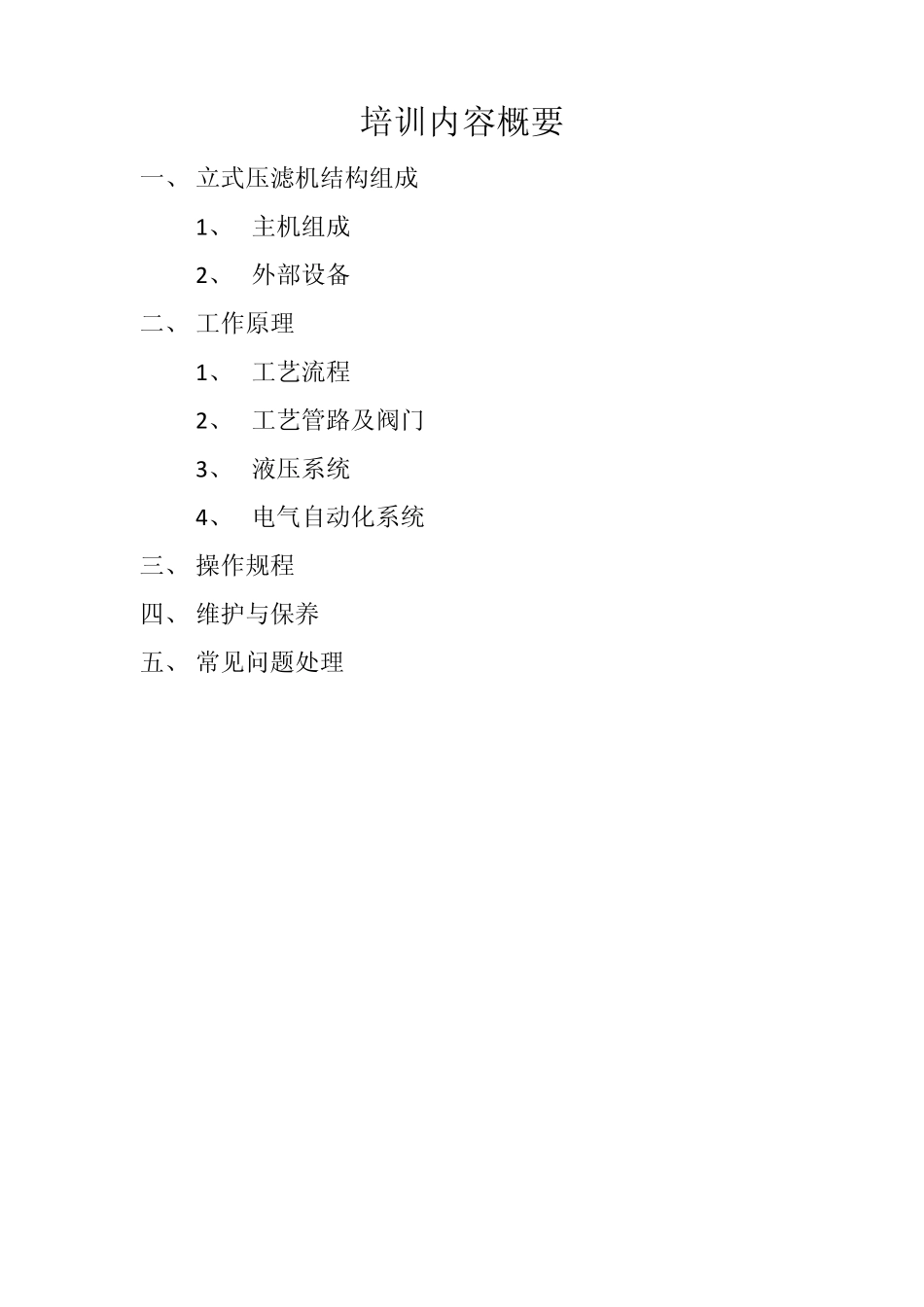

立式压滤机操作维护培训签到表 序号 姓 名 单位、班组 工 种 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 用户单位领导: 授课人: 日期: 年 月 日 培训内容概要 一、 立式压滤机结构组成 1、 主机组成 2、 外部设备 二、 工作原理 1、 工艺流程 2、 工艺管路及阀门 3、 液压系统 4、 电气自动化系统 三、 操作规程 四、 维护与保养 五、 常见问题处理 一、 立式压滤机的结构组成 1、 主机部分 1) 主机框架部分含止推板、压紧板、油缸及油缸座、导向柱、滤板导向柱等。 2) 滤板部分包括滤板、隔膜、入料嘴、滤液嘴、托辊。 3) 滤布驱动及调偏部分,驱动辊及马达、压布辊、纠偏辊、张紧辊及马达、导辊等。 4) 清洗水箱。 5) 管路部分,入料管、挤压管、滤液管、干燥风管与仪表风管等。 6) 落料斗,前后各一。 7) 液压站,含油箱、电机及泵、阀组等。 8) 电气控制系统,含控制柜、分线箱(液压站,机上箱、挤压水站)、现场仪表传感器等。 2、 外围设备 1) 入料泵,螺杆泵,变频控制。 2) 风机,仪表风与干燥风。 3) 挤压水站,隔膜挤压。 4) 清洗水站,滤布洗涤与滤饼洗涤,长短程序。 5) 出料口皮带、刮板机等。 二、工作原理 1、工艺流程 见附图。 2、工艺管路及阀门 3、液压系统 1)附图:液压站外形图 其工作原理见液压原理图。 液压系统是立式压滤机板框打开与合拢、滤布张紧与驱动的动力源,通过将电能转换为液压、再通过油缸、马达等执行部件转换为机械能,液压动力具有连续可调、同等功率输出力矩大、节能等优点。 对各个阀的认识与调节——包括压力与流量的调节。 溢流阀——调整系统压力,顺时针增大,逆时针减小。 节流阀——调节部分的回路的流量,实现动作速度的调节,比如滤布张紧与驱动,都是可调节的。 换向阀——顾名思义,换向用,大部分是电磁换向阀。 压力变送器——为PLC 采集系统压力,实现控制。比如油缸的保压。 压力表——现场仪表,显示不同部分的压力。 冷却风扇——油温冷却用,通过油温传感器进行控制。 吸油回油滤油器——系统过滤,保持系统内液压油的清洁,90%以上的问题与液压油的污染有关,注意清洁、更换滤芯,按期及时更换液压油。 4、电气自动化系统 电气控制系统含主控制柜、各分线箱、触摸屏、PLC、开关按钮、现场传感器及仪表等。 主控制柜是控制立式压滤机的核心部分,是立...
