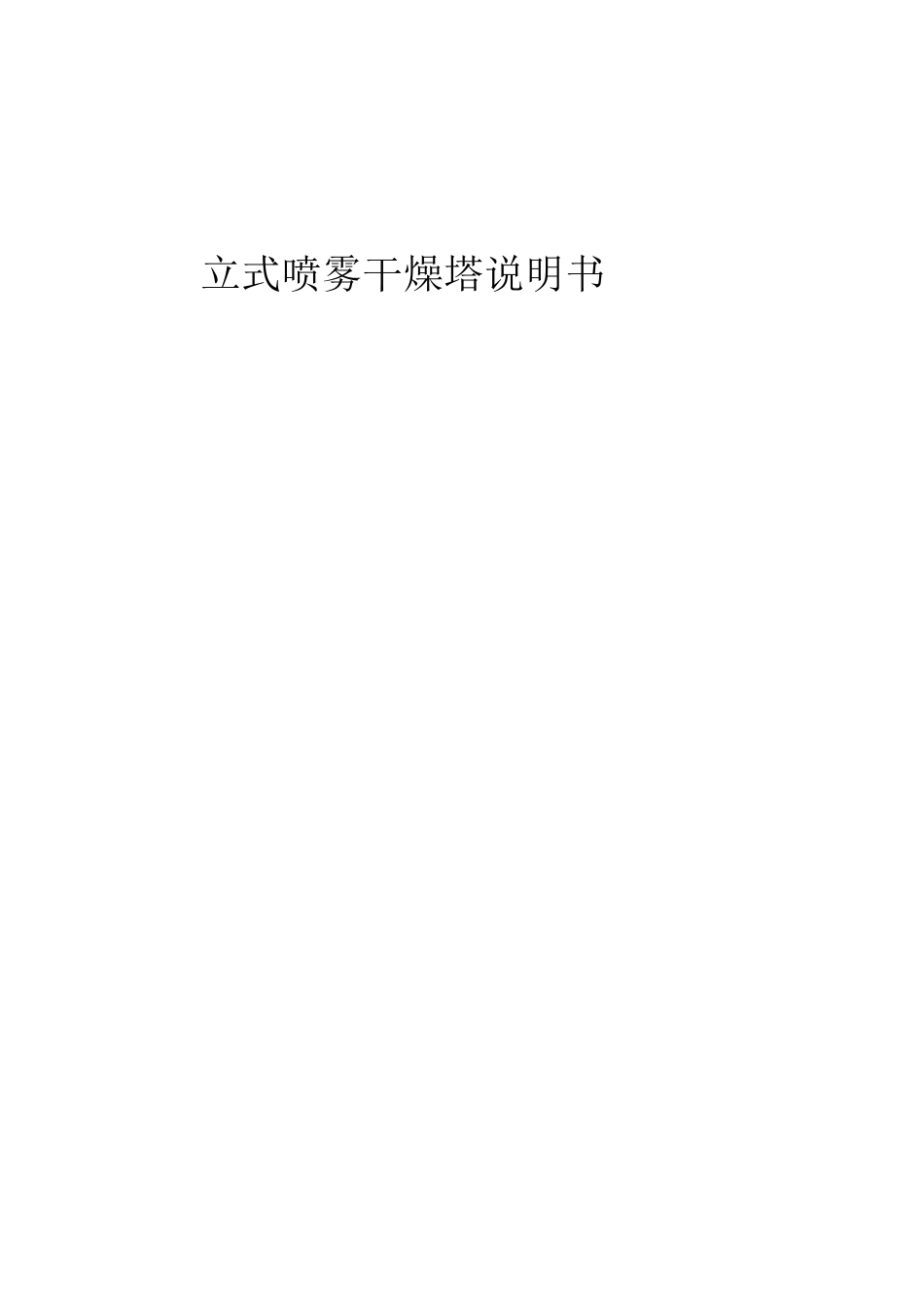

立式喷雾干燥塔说明书

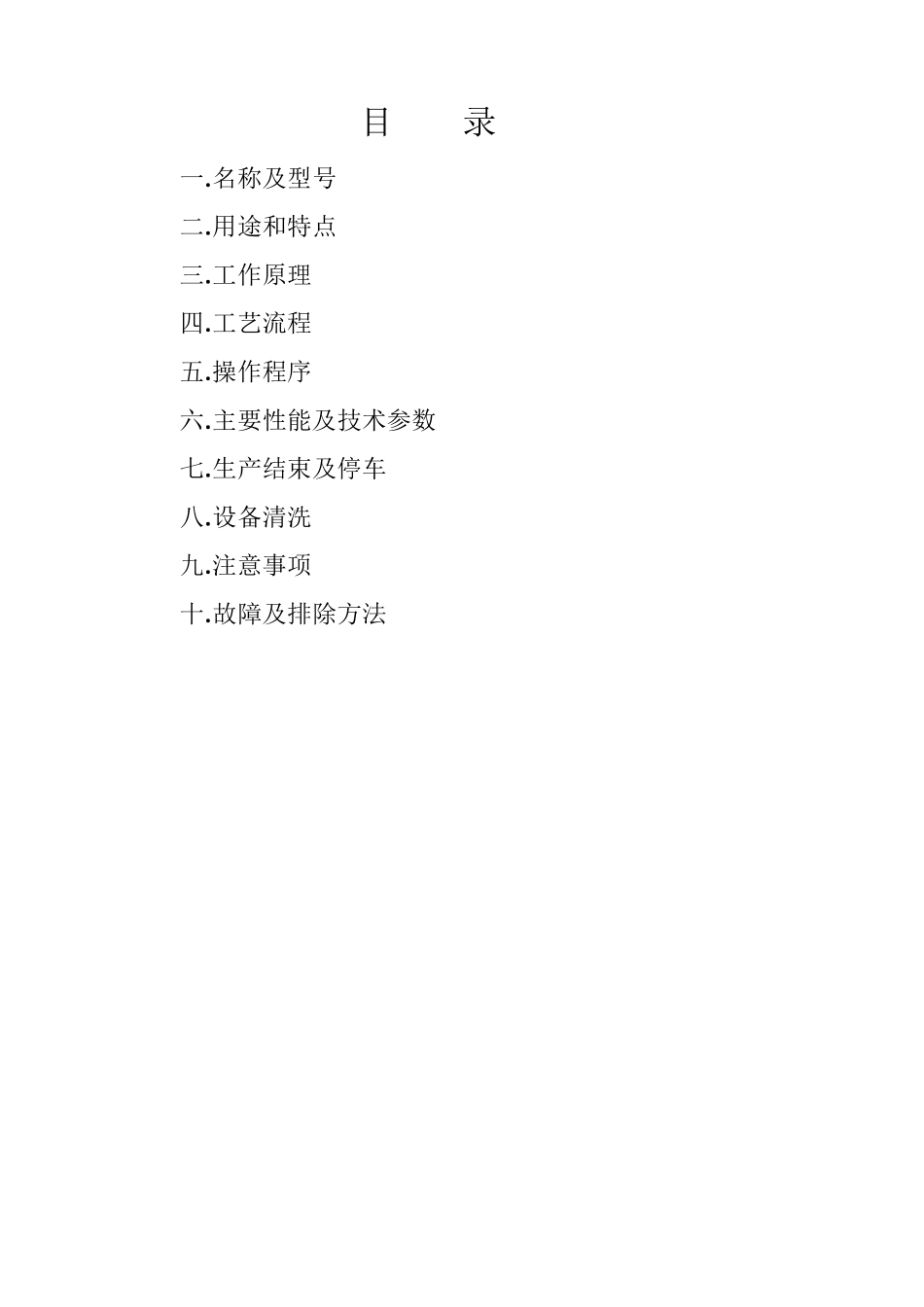

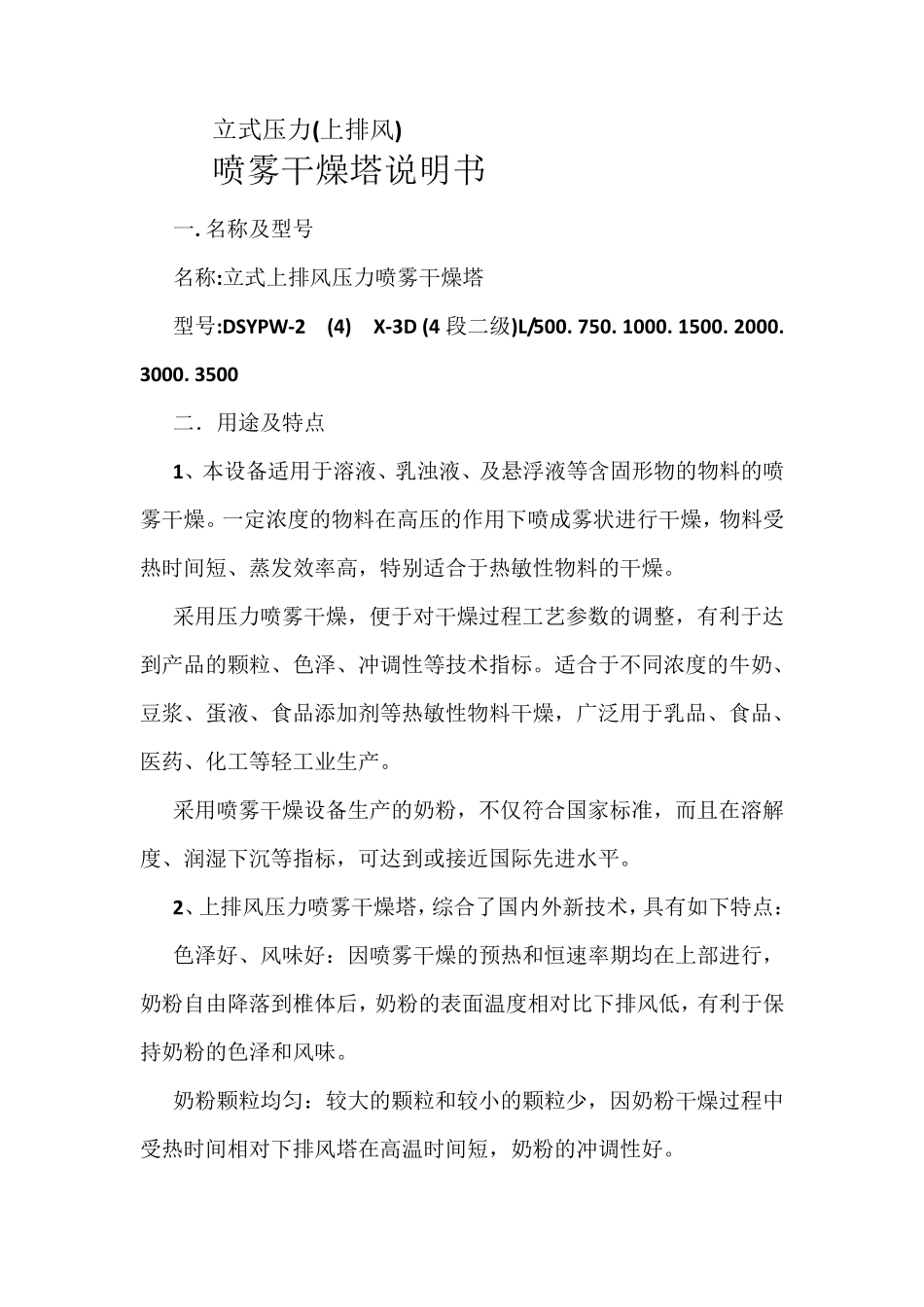

立式喷雾干燥塔说明书 目 录 一. 名称及型号 二. 用途和特点 三. 工作原理 四. 工艺流程 五. 操作程序 六. 主要性能及技术参数 七. 生产结束及停车 八. 设备清洗 九. 注意事项 十. 故障及排除方法 立式压力(上排风) 喷雾干燥塔说明书 一. 名称及型号 名称:立式上排风压力喷雾干燥塔 型号:DSYPW-2 (4) X-3D (4 段二级)L/500. 750. 1000. 1500. 2000. 3000. 3500 二．用途及特点 1、本设备适用于溶液、乳浊液、及悬浮液等含固形物的物料的喷雾干燥。一定浓度的物料在高压的作用下喷成雾状进行干燥，物料受热时间短、蒸发效率高，特别适合于热敏性物料的干燥。 采用压力喷雾干燥，便于对干燥过程工艺参数的调整，有利于达到产品的颗粒、色泽、冲调性等技术指标。适合于不同浓度的牛奶、豆浆、蛋液、食品添加剂等热敏性物料干燥，广泛用于乳品、食品、医药、化工等轻工业生产。 采用喷雾干燥设备生产的奶粉，不仅符合国家标准，而且在溶解度、润湿下沉等指标，可达到或接近国际先进水平。 2、上排风压力喷雾干燥塔，综合了国内外新技术，具有如下特点： 色泽好、风味好：因喷雾干燥的预热和恒速率期均在上部进行，奶粉自由降落 到椎 体 后 ，奶粉的表 面 温 度相 对比 下排风低 ，有利于保持 奶粉的色泽和风味。 奶粉颗粒均匀 ：较 大 的颗粒和较 小 的颗粒少 ，因奶粉干燥过程中受热时间相 对下排风塔在高温 时间短，奶粉的冲调性好。 塔壁不粘粉：因上排风塔喷雾干燥的流程是恒速率干燥期为顺流，降速率为混流排风，乳粉随风在塔内形成180°大回转，使颗粒在回转中被分离落进塔锥下部，微粉随风进入旋风分离器进行二次分离。使塔壁和顶部很少粘粉。 延长了刷塔时间：喷塔可连续运行 5---7 天，塔顶、塔壁无粘粉现象。在柱体部分的塔壁基本无粉。 土建投资低：在满足蒸发量需要的前提下，上排风塔的高度要比下排风塔明显降低。同样能力的喷塔可降低 4---6 米，有效的降低土建投资。 三、工作原理 1.顺流压力上排风喷雾干燥塔是将浓缩后的物料送入浓奶罐，浓奶罐的物料利用物料泵把浓奶通过浓奶预热器预热至60---70℃。（若合同约定有浓奶预热器时）送入高压泵，在高压泵的作用下经高压管由塔顶进入喷枪体，依据塔的蒸发能力设计有单喷枪、三喷枪、四喷枪、六喷枪、八喷枪。经喷头呈60--80°雾化角以物状喷入塔内。经过滤的空气由风机通过空气加热器送入粉塔热风箱 （热风...
