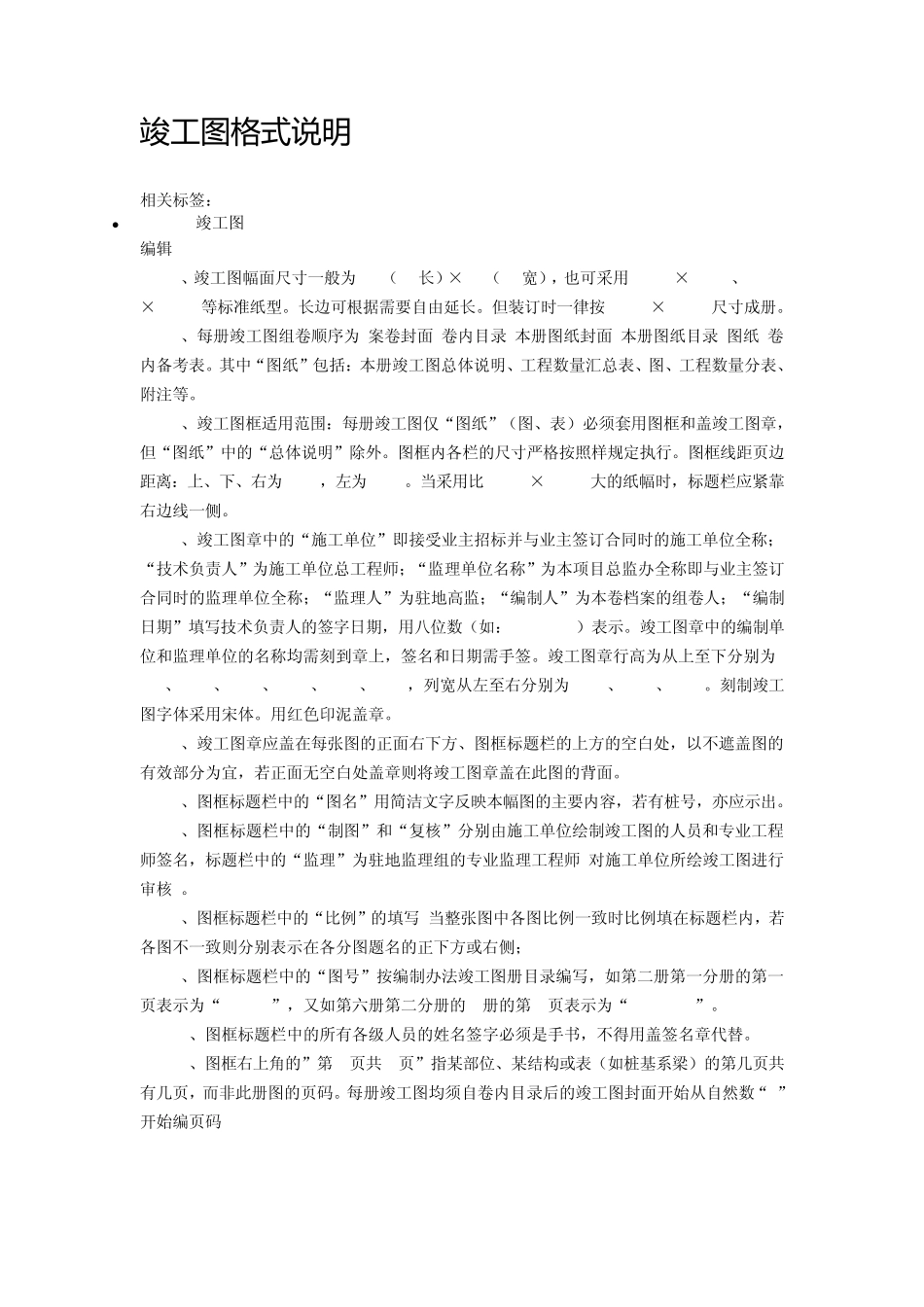

竣 工 图格式说明 相关标签： 竣工图 编辑 1、竣工图幅面尺寸一般为420（mm长）×297（mm宽），也可采用 594mm×420mm、594mm×840mm等标准纸型
长边可根据需要自由延长
但装订时一律按 420mm×297mm尺寸成册

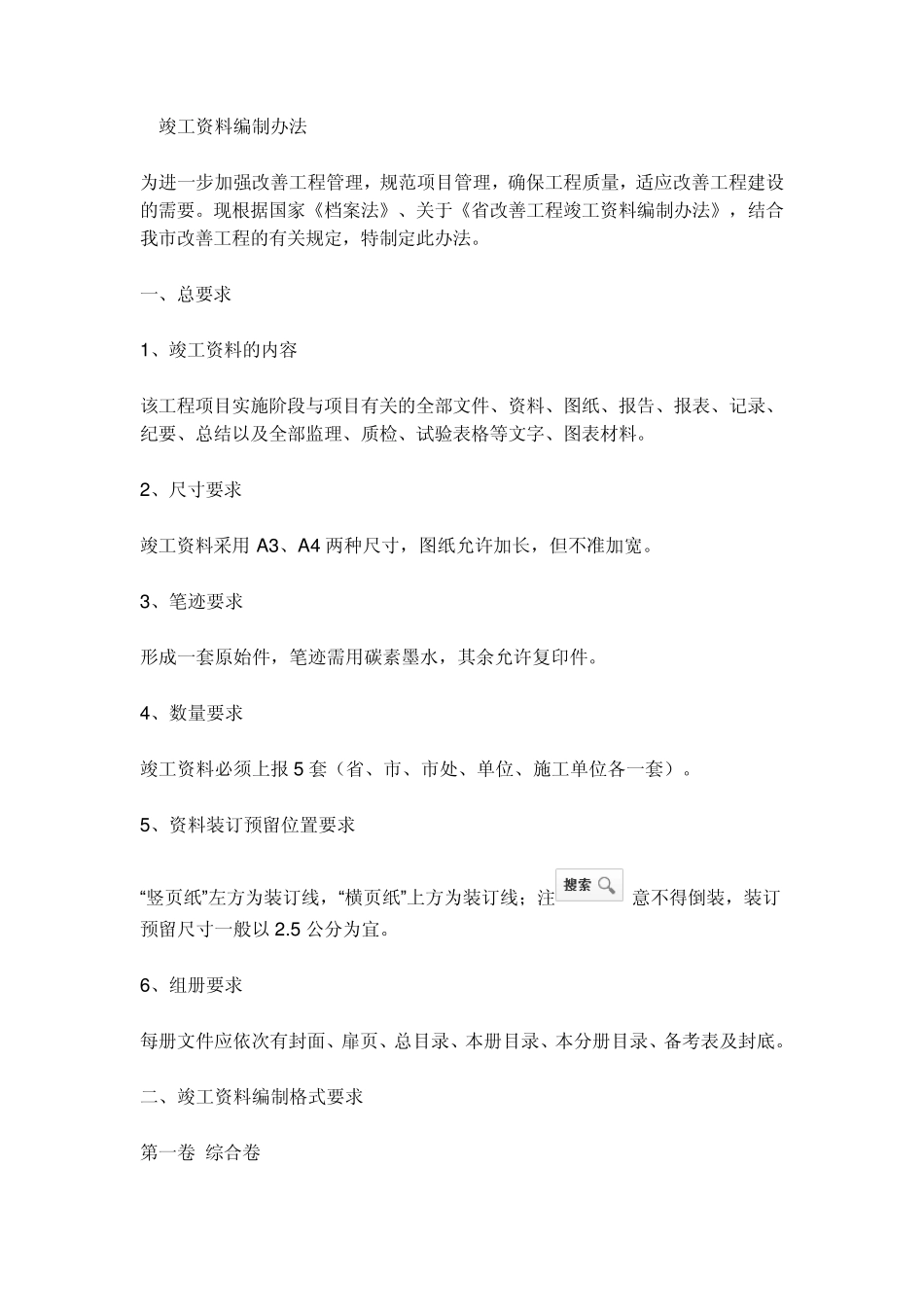

2、每册竣工图组卷顺序为:案卷封面+卷内目录+本册图纸封面+本册图纸目录+图纸+卷内备考表

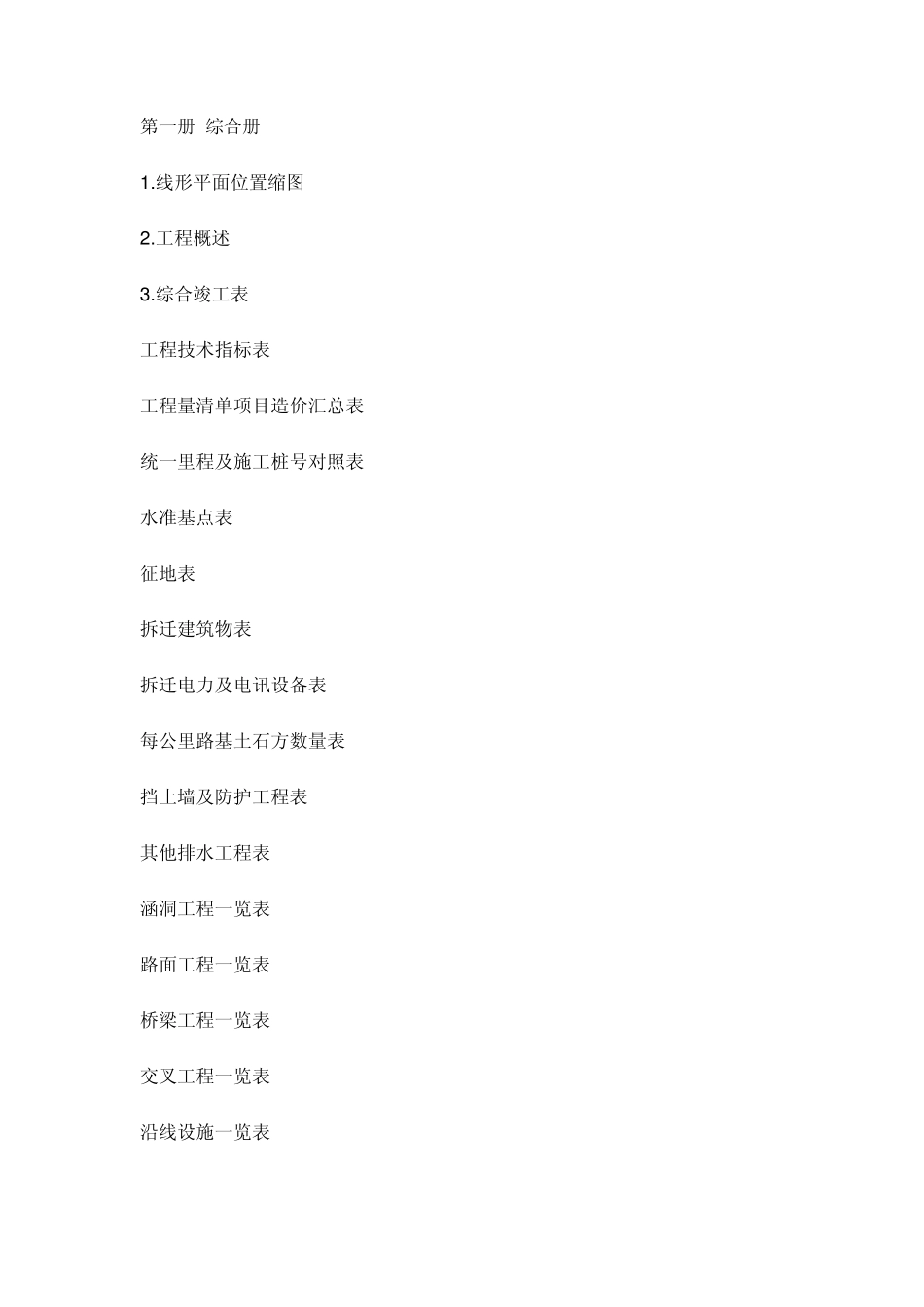

其中“图纸”包括：本册竣工图总体说明、工程数量汇总表、图、工程数量分表、附注等
3、竣工图框适用范围：每册竣工图仅“图纸”（图、表）必须套用图框和盖竣工图章，但“图纸”中的“总体说明”除外
图框内各栏的尺寸严格按照样规定执行
图框线距页边距离：上、下、右为10mm，左为30mm
当采用比 420mm×297mm大的纸幅时，标题栏应紧靠右边线一侧
4、竣工图章中的“施工单位”即接受业主招标并与业主签订合同时的施工单位全称；“技术负责人”为施工单位总工程师；“监理单位名称”为本项目总监办全称即与业主签订合同时的监理单位全称；“监理人”为驻地高监；“编制人”为本卷档案的组卷人；“编制日期”填写技术负责人的签字日期，用八位数（如：20030206）表示
竣工图章中的编制单位和监理单位的名称均需刻到章上，签名和日期需手签
竣工图章行高为从上至下分别为7mm、13mm、10mm、10mm、10mm、10mm，列宽从左至右分别为25mm、25mm、30mm
刻制竣工图字体采用宋体
用红色印泥盖章
5、竣工图章应盖在每张图的正面右下方、图框标题栏的上方的空白处，以不遮盖图的有效部分为宜，若正面无空白处盖章则将竣工图章盖在此图的背面
6、图框标题栏中的“图名”用简洁文字反映本幅图的主要内容，若有桩号，亦应示出
7、图框标题栏中的“制图”和“复核”分别由施工单位绘制竣工图的人员和专业工程师签名，标题栏中的“监理”为驻地监理组的专业监理工程师(对施
