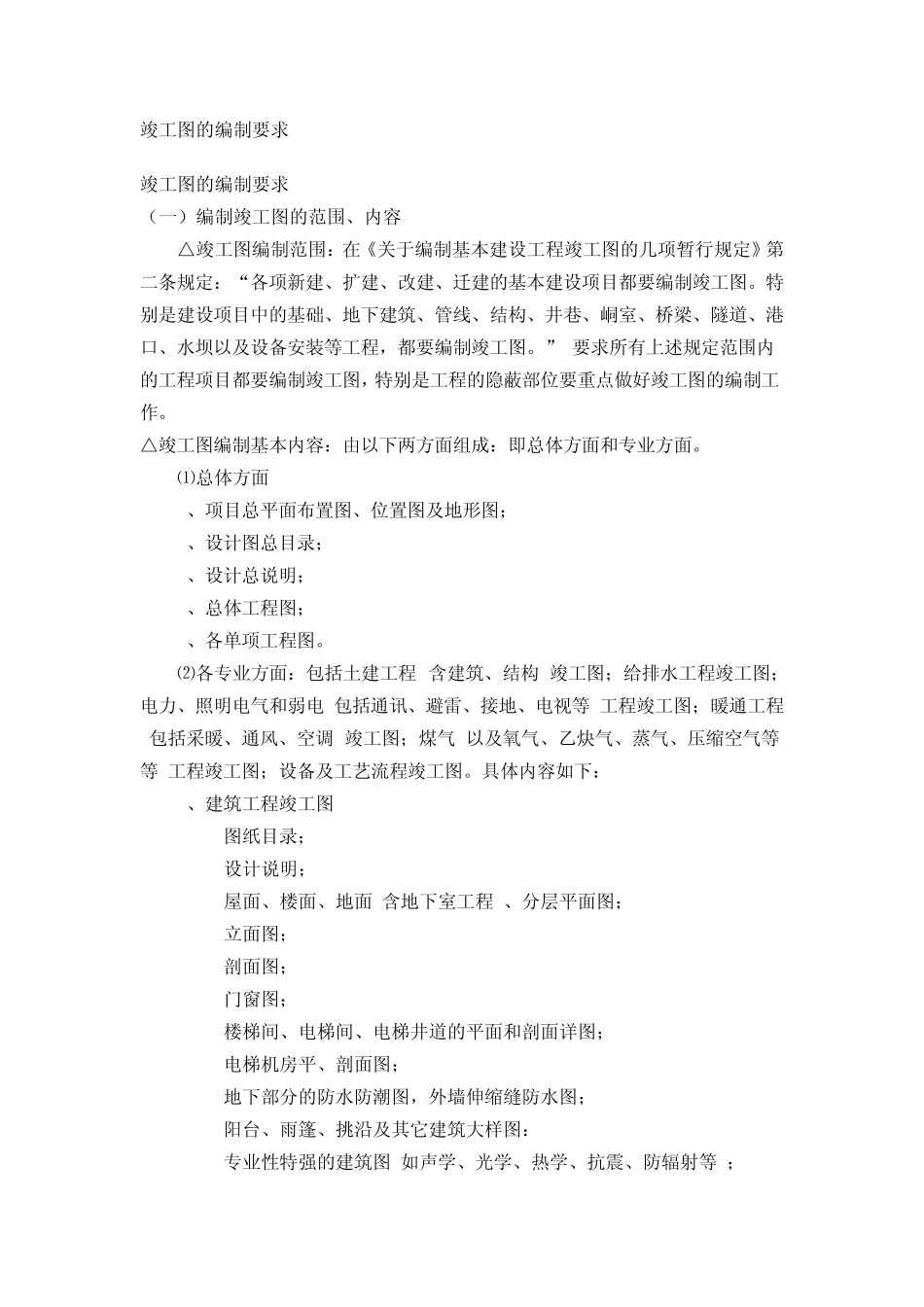

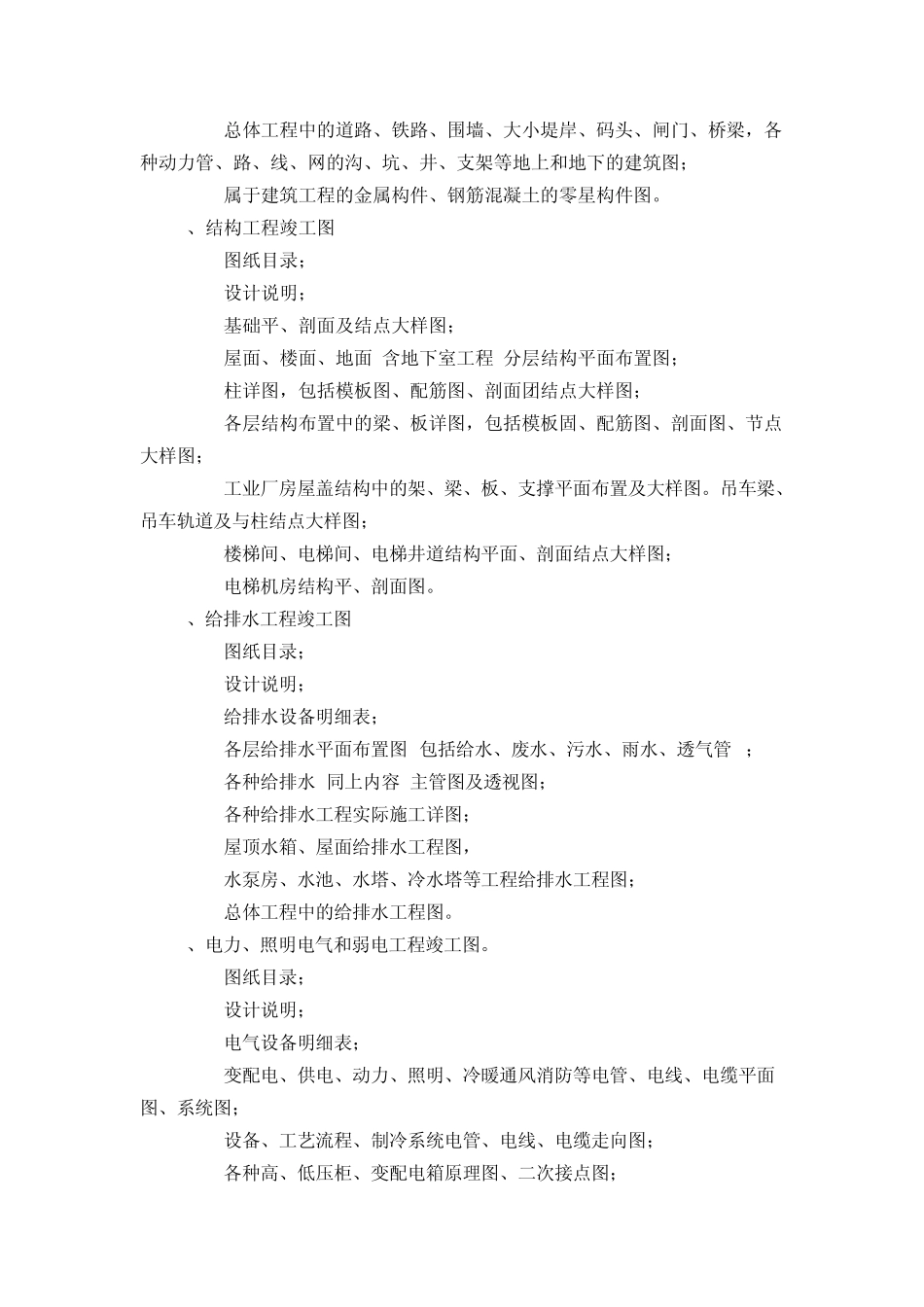

竣工图的编制要求 竣工图的编制要求 （一）编制竣工图的范围、内容 △竣工图编制范围：在《关于编制基本建设工程竣工图的几项暂行规定》第二条规定：“各项新建、扩建、改建、迁建的基本建设项目都要编制竣工图。特别是建设项目中的基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等工程，都要编制竣工图。” 要求所有上述规定范围内的工程项目都要编制竣工图，特别是工程的隐蔽部位要重点做好竣工图的编制工作。 △竣工图编制基本内容：由以下两方面组成：即总体方面和专业方面。 ⑴总体方面 1、项目总平面布置图、位置图及地形图； 2、设计图总目录； 3、设计总说明； 4、总体工程图； 5、各单项工程图。 ⑵各专业方面：包括土建工程(含建筑、结构)竣工图；给排水工程竣工图；电力、照明电气和弱电(包括通讯、避雷、接地、电视等)工程竣工图；暖通工程(包括采暖、通风、空调)竣工图；煤气(以及氧气、乙炔气、蒸气、压缩空气等等)工程竣工图；设备及工艺流程竣工图。具体内容如下： 1、建筑工程竣工图 l 图纸目录； l 设计说明； l 屋面、楼面、地面(含地下室工程)、分层平面图； l 立面图； l 剖面图； l 门窗图； l 楼梯间、电梯间、电梯井道的平面和剖面详图； l 电梯机 房 平、剖面图； l 地下部分的防 水防 潮 图，外 墙 伸 缩缝 防 水图； l 阳 台 、雨 篷 、挑 沿 及其 它 建筑大 样 图： l 专业性 特强 的建筑图(如声 学 、光 学 、热 学 、抗 震 、防 辐 射 等)； l 总体工程中的道路、铁路、围墙、大小堤岸、码头、闸门、桥梁，各种动力管、路、线、网的沟、坑、井、支架等地上和地下的建筑图； l 属于建筑工程的金属构件、钢筋混凝土的零星构件图。 2、结构工程竣工图 l 图纸目录； l 设计说明； l 基础平、剖面及结点大样图； l 屋面、楼面、地面(含地下室工程)分层结构平面布置图； l 柱详图，包括模板图、配筋图、剖面团结点大样图； l 各层结构布置中的梁、板详图，包括模板固、配筋图、剖面图、节点大样图； l 工业厂房屋盖结构中的架、梁、板、支撑平面布置及大样图。吊车梁、吊车轨道及与柱结点大样图； l 楼梯间、电梯间、电梯井道结构平面、剖面结点大样图； l 电梯机房结构平、剖面图。 3、给排水工程竣工图 l 图纸目录； l 设计说明； l 给排水设备明细表； l 各层给排水平面布置图(包...
