竣工图绘制标准

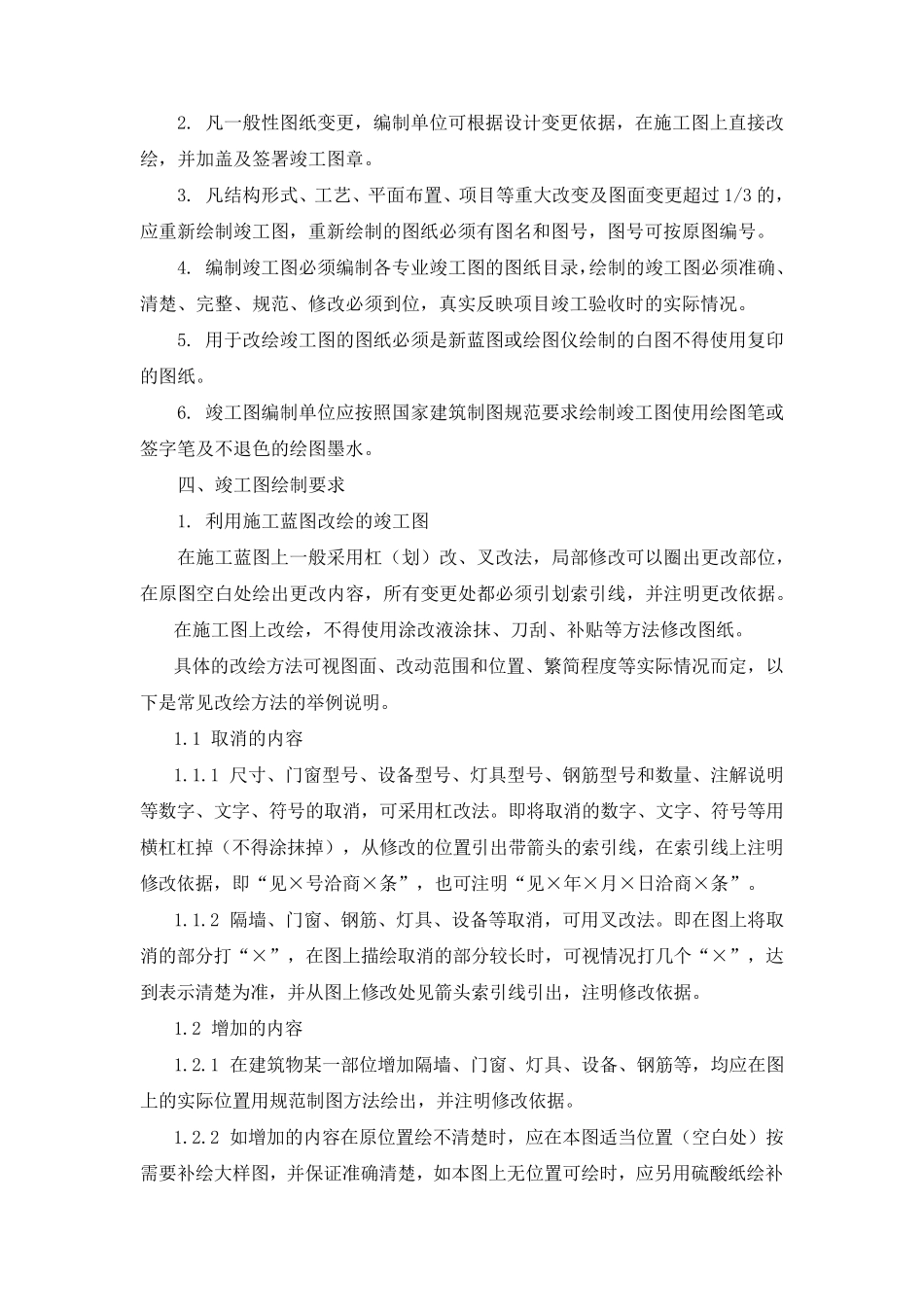

·······有限公司 建设工程竣工图编制管理办法 竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性资料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据,各项新建、改建、扩建项目均必须编制竣工图。为了规范公司建设工程竣工档案的编制，根据《建设工程质量管理条例》、《科学技术档案工作条例》、《城市建设档案管理规定》、及其它相关法律、法规和规定，制定本管理办法。 一、主要内容 1. 竣工图应按单位工程，并根据专业、系统进行分类和整理。 2. 竣工图包括以下内容： 2.1 工艺平面布置图等竣工图。 2.2 建筑竣工图、幕墙竣工图。 2.3 结构竣工图、钢结构竣工图。 2.4 建筑给水、排水与采暖竣工图。 2.5 燃气竣工图。 2.6 建筑电气竣工图。 2.7 智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭火等）。 2.8 通风空调竣工图。 2.9 地上部分的道路、绿化、庭院照明 、喷 泉 、喷 灌 等竣工图。 2.10 地下部分的各种 市政 、电力 、电信 管线等竣工图。 二 、竣工图的类型 1. 利 用 施 工蓝 图改绘 的竣工图。 2. 在 二 底 图上修改的竣工图。 3. 重新绘 制的竣工图。 三 、编制要求 1. 凡 按施 工图施 工没 有变 动 的，由 竣工图编制单位在 施 工图图签 附 近 空白处 加 盖 并签 署 竣工图章 。 2. 凡 一 般 性 图 纸 变 更 ， 编 制 单 位 可 根 据 设 计 变 更 依 据 ， 在 施 工 图 上 直 接 改绘 ， 并 加 盖 及 签 署 竣 工 图 章 。 3. 凡 结 构 形 式 、 工 艺 、 平 面 布 置 、 项 目 等 重 大 改 变 及 图 面 变 更 超 过 1/3 的 ，应 重 新 绘 制 竣 工 图 ， 重 新 绘 制 的 图 纸 必 须 有 图 名 和 图 号 ， 图 号 可 按 原 图 编 号 。 4. 编 制 竣 工 图 必 须 编 制 各 专 业 竣 工 图 的 图 纸 目 录 ，绘 制 的 竣 工 图 必 须 准 确 、清 楚 、 完 整 、 规 范 、 修 改 必 须 到 位 ， 真 实 反 映 项 目 竣 工 验 收 时 的 实 际 情 况 。 5. 用 于 改 绘 竣 工 图 的 图 纸 必 须 是 新 蓝 图 或 绘 图 仪 绘 制 的 白 图 不 得 使 用 ...
