端子压接方面知识简介

端子压接方面知识简介_第1页
1/50
端子压接方面知识简介_第2页
2/50
端子压接方面知识简介_第3页
3/50

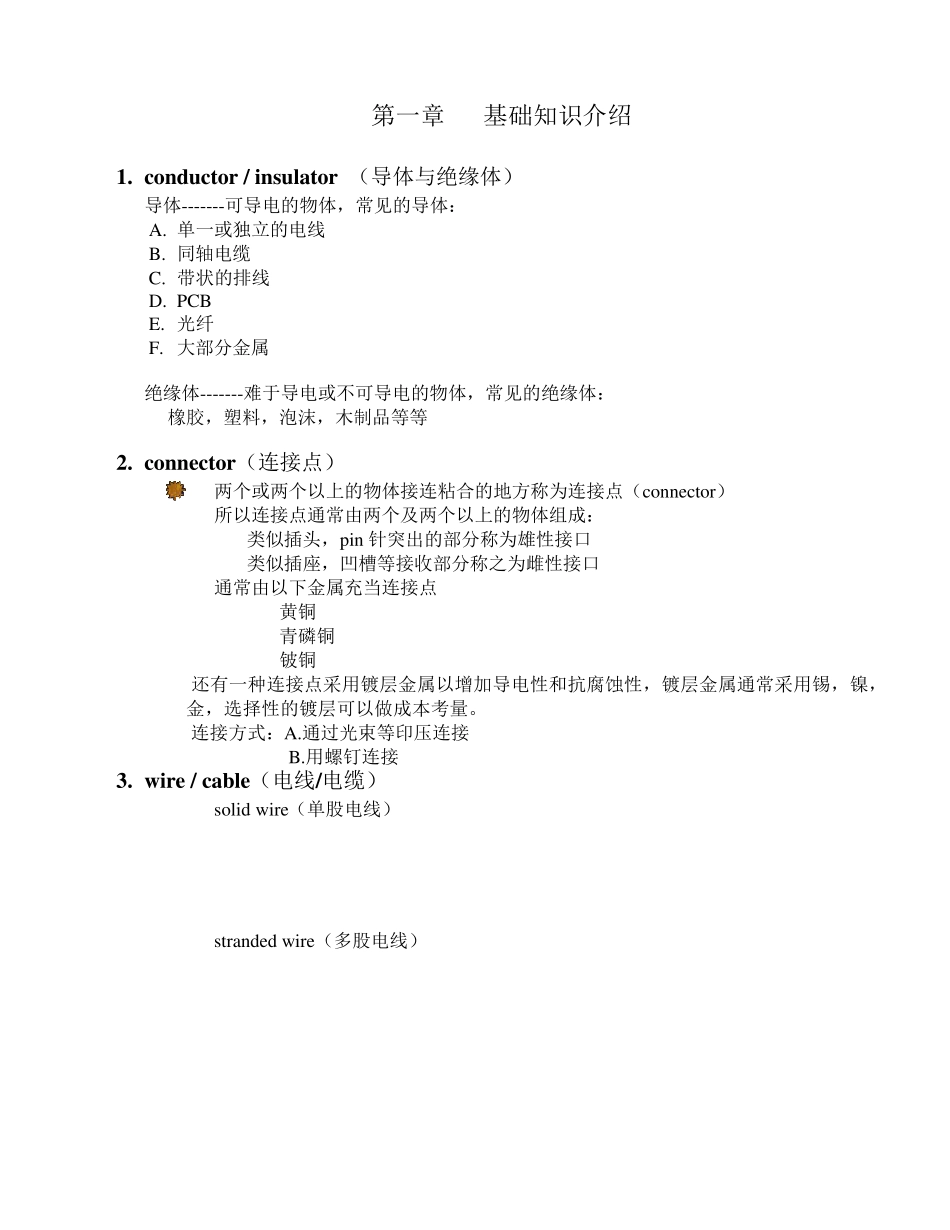

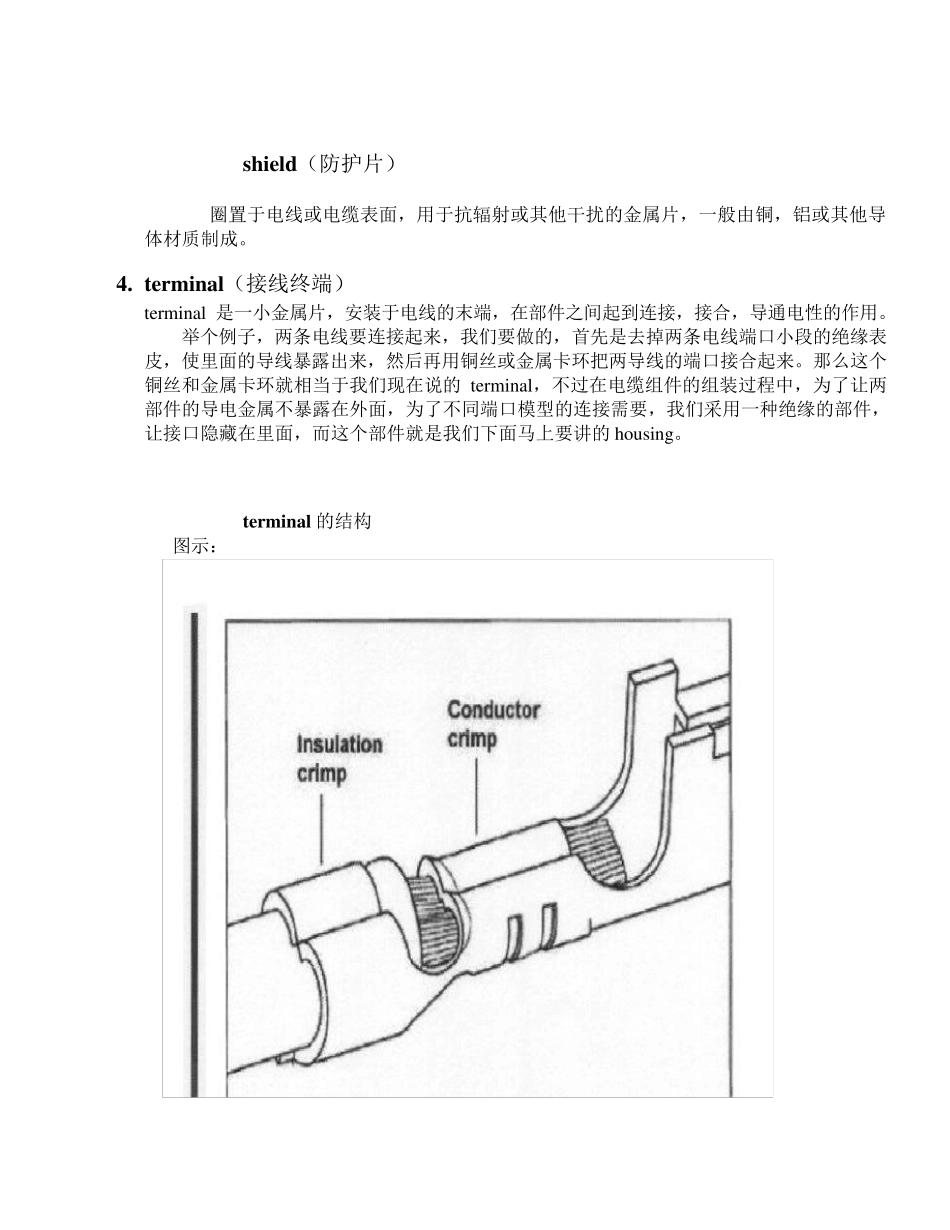

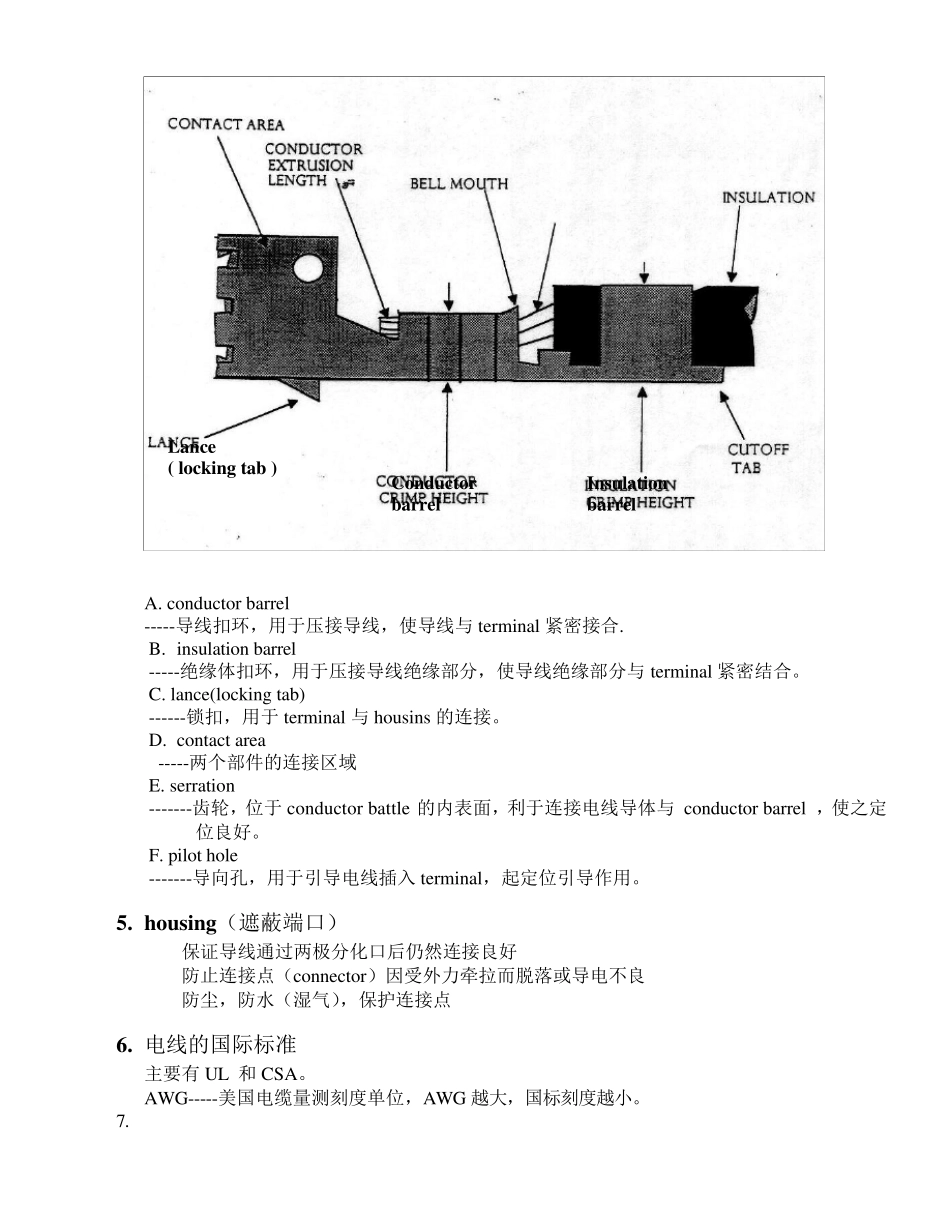

第一章 基础知识介绍 1. conductor / insulator (导体与绝缘体) 导体-------可导电的物体,常见的导体: A. 单一或独立的电线 B. 同轴电缆 C. 带状的排线 D. PCB E. 光纤 F. 大部分金属 绝缘体-------难于导电或不可导电的物体,常见的绝缘体: 橡胶,塑料,泡沫,木制品等等 2. connector(连接点) 两个或两个以上的物体接连粘合的地方称为连接点(connector) 所以连接点通常由两个及两个以上的物体组成: 类似插头,pin 针突出的部分称为雄性接口 类似插座,凹槽等接收部分称之为雌性接口 通常由以下金属充当连接点 黄铜 青磷铜 铍铜 还有一种连接点采用镀层金属以增加导电性和抗腐蚀性,镀层金属通常采用锡,镍,金,选择性的镀层可以做成本考量。 连接方式:A.通过光束等印压连接 B.用螺钉连接 3. w ire / cable(电线/电缆) solid w ire(单股电线) stranded w ire(多股电线) shield(防护片) 圈置于电线或电缆表面,用于抗辐射或其他干扰的金属片,一般由铜,铝或其他导体材质制成。 4. terminal(接线终端) terminal 是一小金属片,安装于电线的末端,在部件之间起到连接,接合,导通电性的作用。 举个例子,两条电线要连接起来,我们要做的,首先是去掉两条电线端口小段的绝缘表皮,使里面的导线暴露出来,然后再用铜丝或金属卡环把两导线的端口接合起来。那么这个铜丝和金属卡环就相当于我们现在说的terminal,不过在电缆组件的组装过程中,为了让两部件的导电金属不暴露在外面,为了不同端口模型的连接需要,我们采用一种绝缘的部件,让接口隐藏在里面,而这个部件就是我们下面马上要讲的hou sing。 terminal 的结构 图示: A. condu ctor barrel -----导线扣环,用于压接导线,使导线与terminal 紧密接合. B. insu lation barrel -----绝缘体扣环,用于压接导线绝缘部分,使导线绝缘部分与terminal 紧密结合。 C. lance(locking tab) ------锁扣,用于terminal 与hou sins 的连接。 D. contact area -----两个部件的连接区域 E. serration -------齿轮,位于condu ctor battle 的内表面,利于连接电线导体与 condu ctor barrel ,使之定位良好。 F. pilot hole -------导向孔,用于引导电线插入 terminal,起定位引导作用。 5. hou sing(遮蔽端口) 保证导线通过两极分化口后仍然连接良好 防止连接点(connector)因...
