竹制双排脚手架施工方案

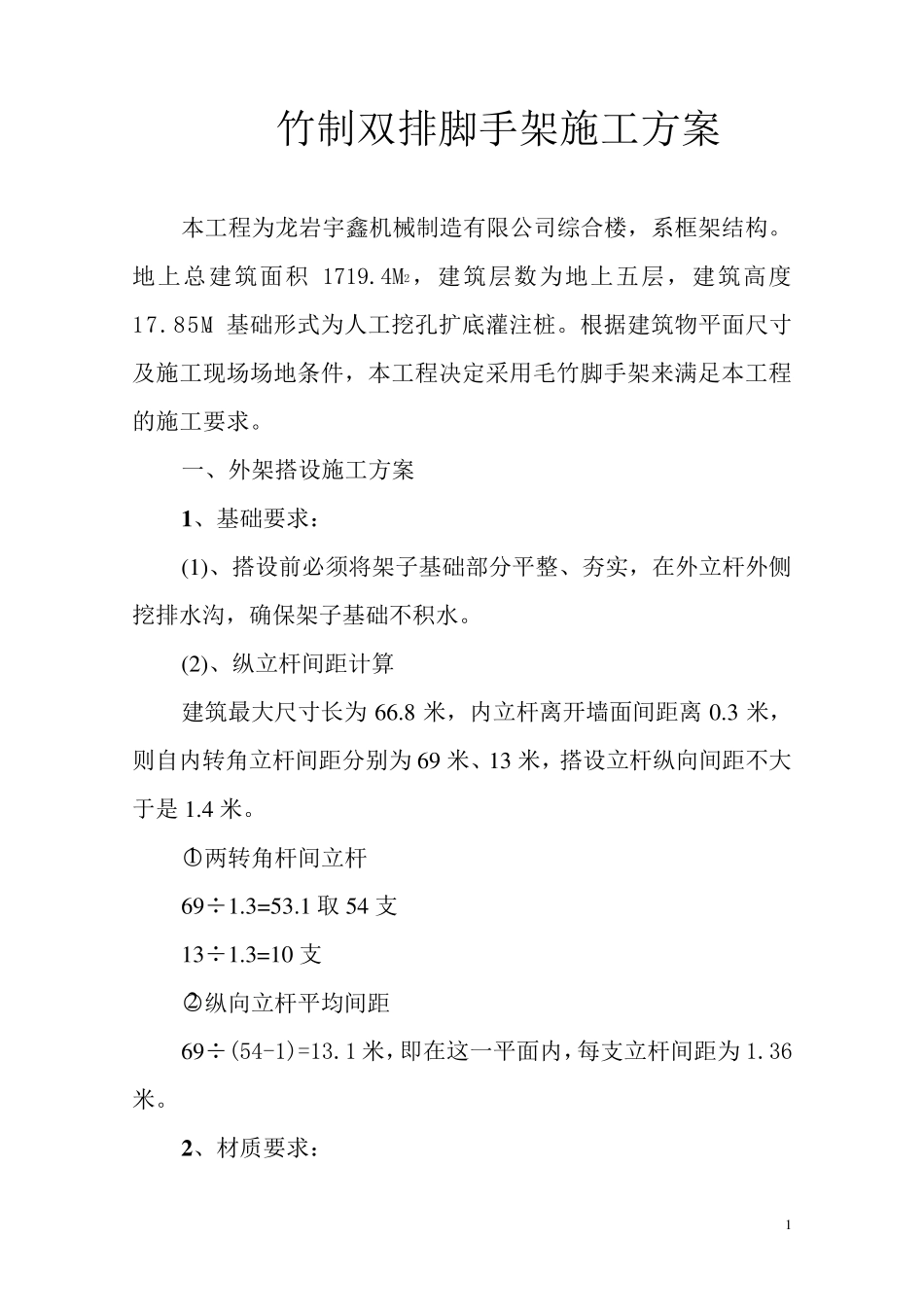

1 竹 制 双 排 脚 手 架 施 工 方 案 本 工 程 为 龙 岩 宇 鑫 机 械 制 造 有 限 公 司 综 合 楼 ， 系 框 架 结 构 。地 上 总 建 筑 面 积1719.4M2， 建 筑 层 数 为 地 上 五 层 ， 建 筑 高 度17.85M。 基 础 形 式 为 人 工 挖 孔 扩 底 灌 注 桩 。 根 据 建 筑 物 平 面 尺 寸及 施 工 现 场 场 地 条 件 ， 本 工 程 决 定 采 用 毛 竹 脚 手 架 来 满 足 本 工 程的 施 工 要 求 。 一 、 外 架 搭 设 施 工 方 案 1 、 基 础 要 求 ： (1)、 搭 设 前 必 须 将 架 子 基 础 部 分 平 整 、 夯 实 ， 在 外 立 杆 外 侧挖 排 水 沟 ， 确 保 架 子 基 础 不 积 水 。 (2)、 纵 立 杆 间 距 计 算 建 筑 最 大 尺 寸 长 为66.8 米 ， 内 立 杆 离 开 墙 面 间 距 离0.3 米 ，则 自 内 转 角 立 杆 间 距 分 别 为 69 米 、 13 米 ， 搭 设 立 杆 纵 向 间 距 不 大于 是 1.4 米 。 ○1 两 转 角 杆 间 立 杆 69÷1.3=53.1 取 54 支 13÷1.3=10 支 ○2 纵 向 立 杆 平 均间 距 69÷(54-1)=13.1 米 ，即在 这一 平 面 内 ，每支立 杆 间 距 为 1.36米 。 2 、 材质要 求 ： 2 (1)、3 年以上毛竹。 (2)、青嫩、枯脆、裂缝、虫蛀、腐烂毛竹不得使用。 (3)、小横杆小头有效直径>9cm ，立杆、大横杆、剪刀撑、抛撑、顶撑有效直径>7cm 。 3 、架体强度要求： (1)、整个架体结构横竖有序，坚固稳定，不变形、不倾斜、不摇晃，能满足施工操作和材料运输要求。 (2)、按二个步距同时有人作业，砌筑架承受均布荷载270Kg/m 2，按三个步距同时有人作业，装饰架承受均布荷载200Kg/m2 4 、立杆搭设： (1)、架高18.6+1.8=20.4 米，每步距高1.8 米。 (2)、实土立杆埋深30cm ，回填土埋深50cm ，坑底夯实，垫40×50cm 以上的垫木。 (3)、立杆垂直度转角处立杆点偏差不得大于 10cm ，中间立杆点偏差不得大于 15cm 。 (4)、外立杆高出平屋面 1.2 米，坡屋面 1.5 米，搭接长度不少于 1.8 米，且接头要跨过一皮架。 (5)、内立杆离于墙间距距墙皮 30cm ，立杆设置处严禁积水。 (6)、同一平面立杆间距，基本相等，间距误差不大于上下...
