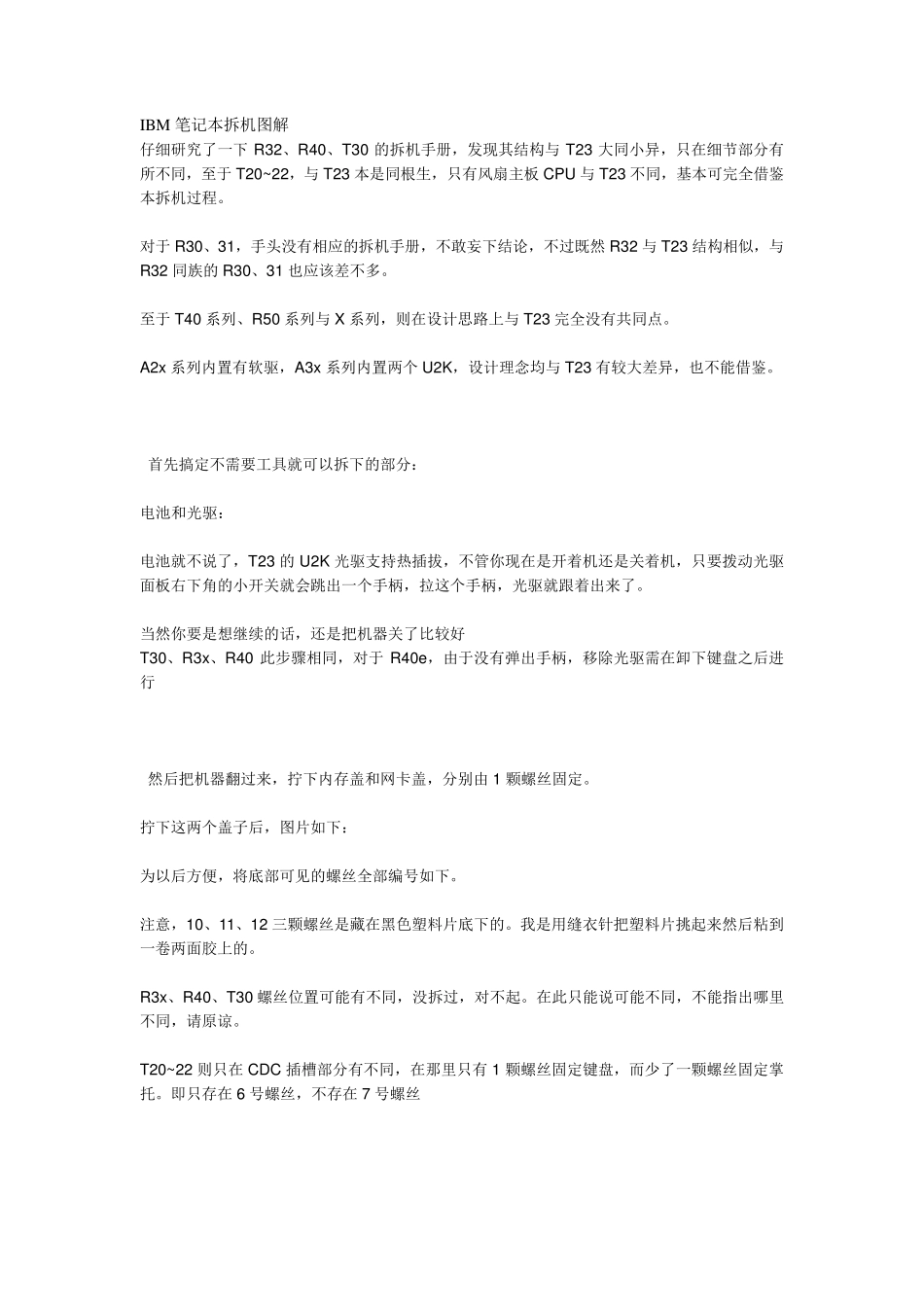

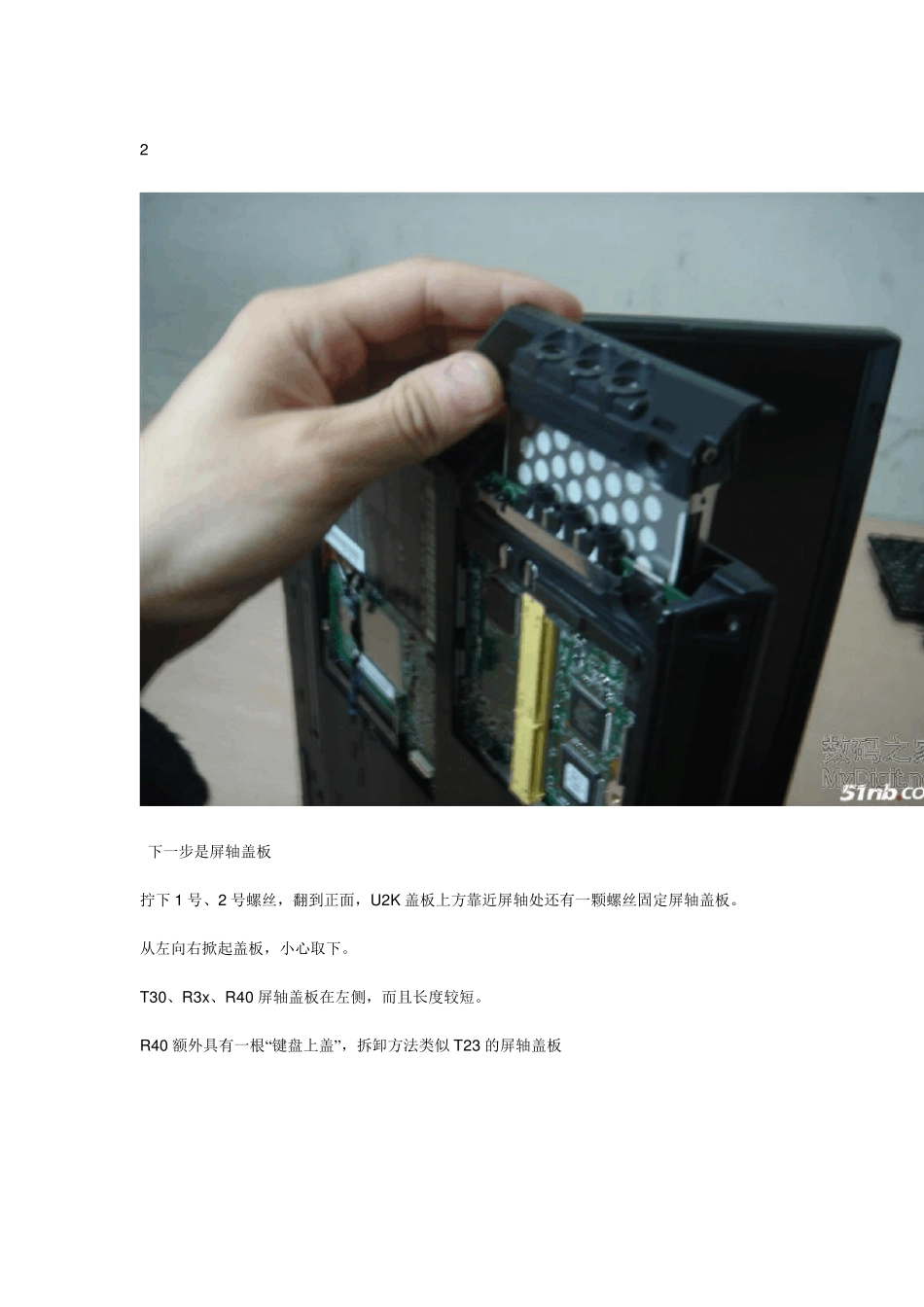

IBM笔记本拆机图解 仔细研究了一下R32、R40、T30 的拆机手册，发现其结构与 T23 大同小异，只在细节部分有所不同，至于 T20~22，与 T23 本是同根生，只有风扇主板 CPU 与 T23 不同，基本可完全借鉴本拆机过程。 对于 R30、31，手头没有相应的拆机手册，不敢妄下结论，不过既然 R32 与 T23 结构相似，与R32 同族的 R30、31 也应该差不多。 至于 T40 系列、R50 系列与 X 系列，则在设计思路上与 T23 完全没有共同点。 A2x 系列内置有软驱，A3x 系列内置两个 U2K，设计理念均与 T23 有较大差异，也不能借鉴。 首先搞定不需要工具就可以拆下的部分： 电池和光驱： 电池就不说了，T23 的 U2K 光驱支持热插拔，不管你现在是开着机还是关着机，只要拨动光驱面板右下角的小开关就会跳出一个手柄，拉这个手柄，光驱就跟着出来了。 当然你要是想继续的话，还是把机器关了比较好 T30、R3x、R40 此步骤相同，对于 R40e，由于没有弹出手柄，移除光驱需在卸下键盘之后进行 然后把机器翻过来，拧下内存盖和网卡盖，分别由 1 颗螺丝固定。 拧下这两个盖子后，图片如下： 为以后方便，将底部可见的螺丝全部编号如下。 注意，10、11、12 三颗螺丝是藏在黑色塑料片底下的。我是用缝衣针把塑料片挑起来然后粘到一卷两面胶上的。 R3x、R40、T30 螺丝位置可能有不同，没拆过，对不起。在此只能说可能不同，不能指出哪里不同，请原谅。 T20~22 则只在 CDC 插槽部分有不同，在那里只有 1 颗螺丝固定键盘，而少了一颗螺丝固定掌托。即只存在 6 号螺丝，不存在 7 号螺丝 在以上步骤中，可以把两条内存先拿下来保存好。至于miniPCI 设备和CDC 网卡暂且搁置不管。 键盘 拧下5 号、6 号螺丝，注意 6 号螺丝是在CDC 网卡上面的。 然后用手指顶电池接口下方的金属片（其实是鼠标键背面），从正面掀开键盘。 对于T30、R3x、R40，键盘是使用软线连接，与 T2x 不同。先掀起键盘，再拔下软线。 硬盘 用一枚 1 元硬币拧下8 号螺丝，把上盖打开一个小角度，水平抽出硬盘 2 下一步是屏轴盖板 拧下1 号、2 号螺丝，翻到正面，U2K 盖板上方靠近屏轴处还有一颗螺丝固定屏轴盖板。 从左向右掀起盖板，小心取下。 T30、R3x、R40 屏轴盖板在左侧，而且长度较短。 R40 额外具有一根“键盘上盖”，拆卸方法类似 T23 的屏轴盖板 接下来应该是掌托，不过在这之前先把miniPCI 和CDC 网卡取下来吧...
