笔记本电脑起动过程和如何根据电流表指针判断故障

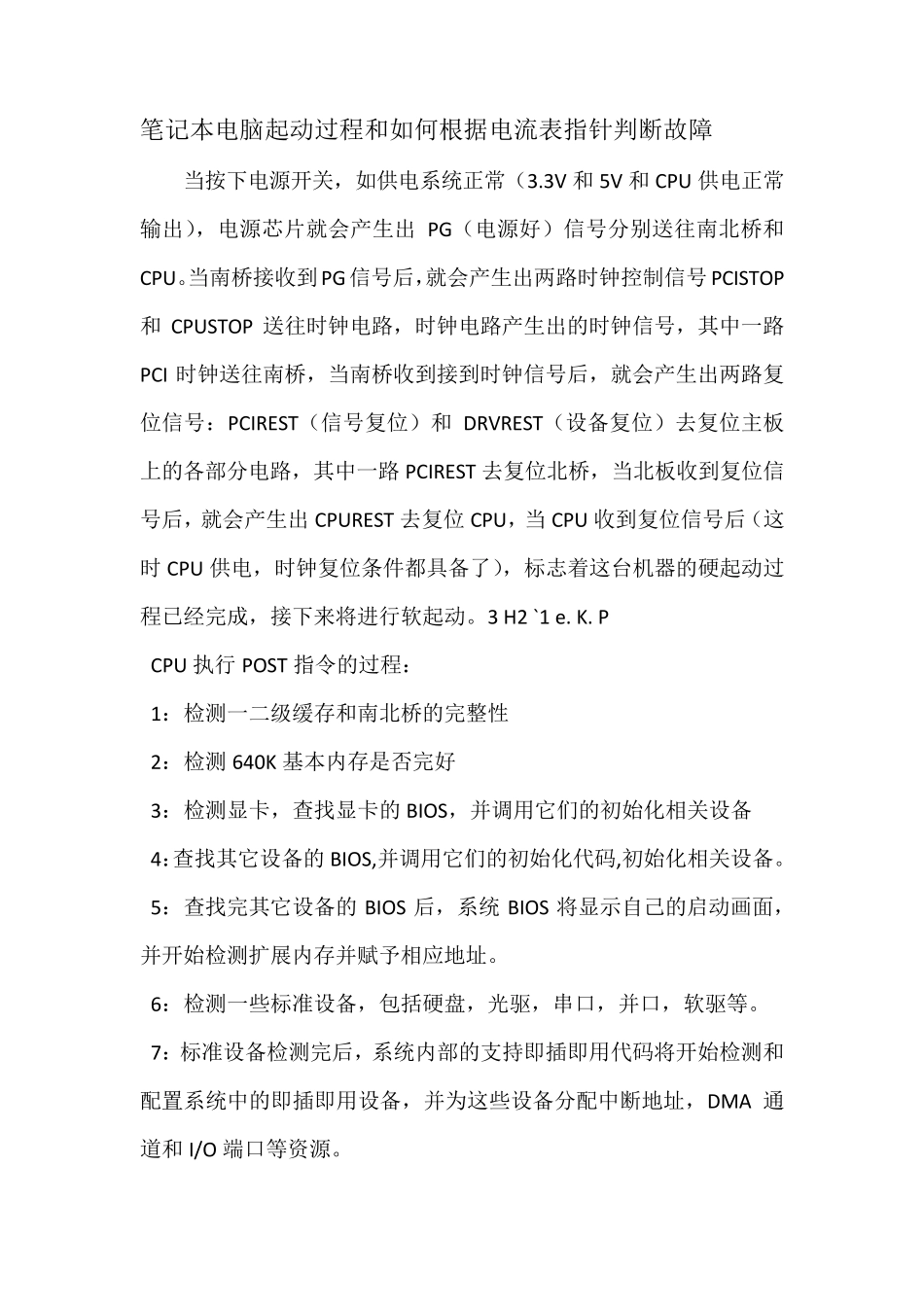

笔记本电脑起动过程和如何根据电流表指针判断故障_第1页
1/10

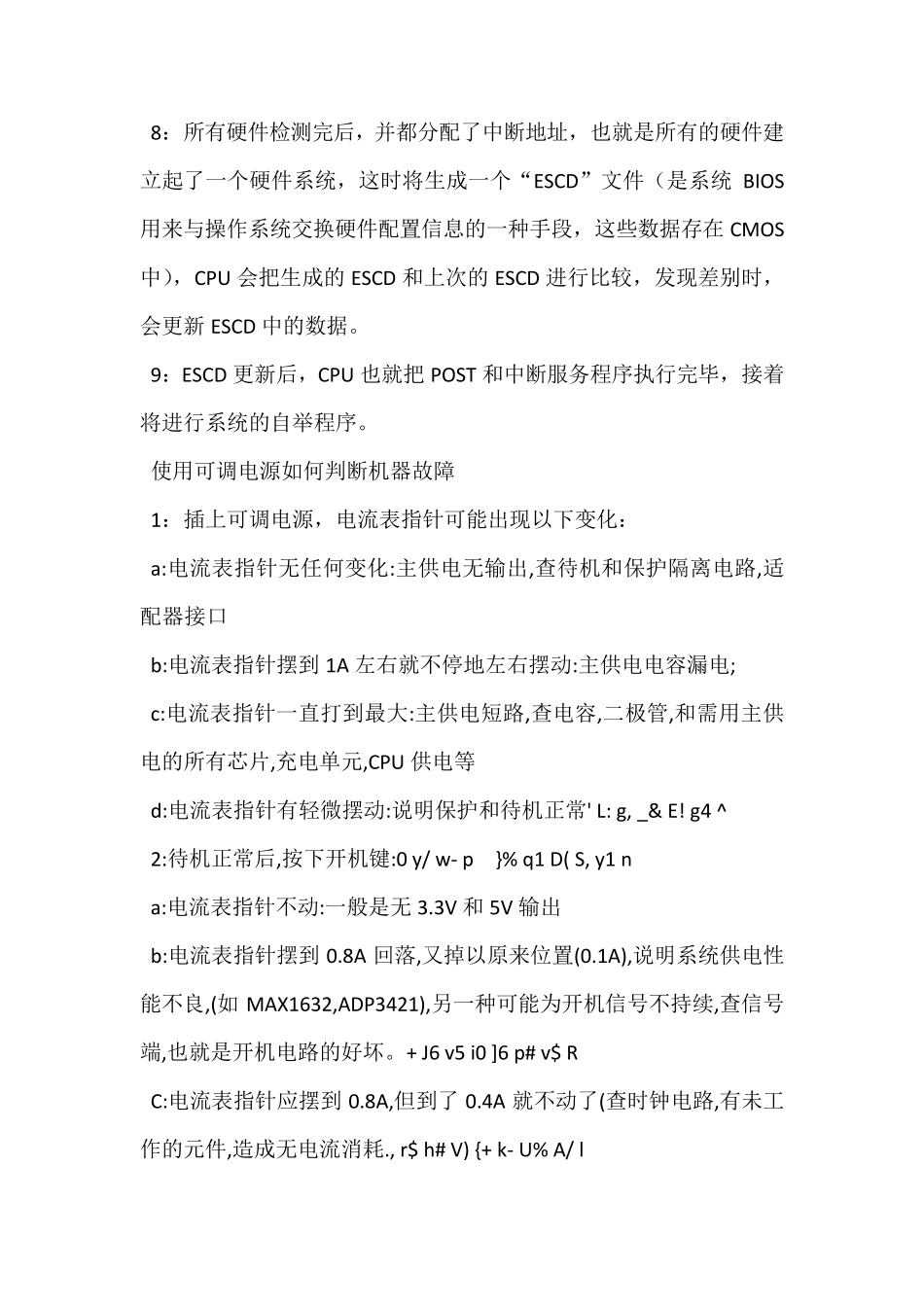

笔记本电脑起动过程和如何根据电流表指针判断故障_第2页
2/10

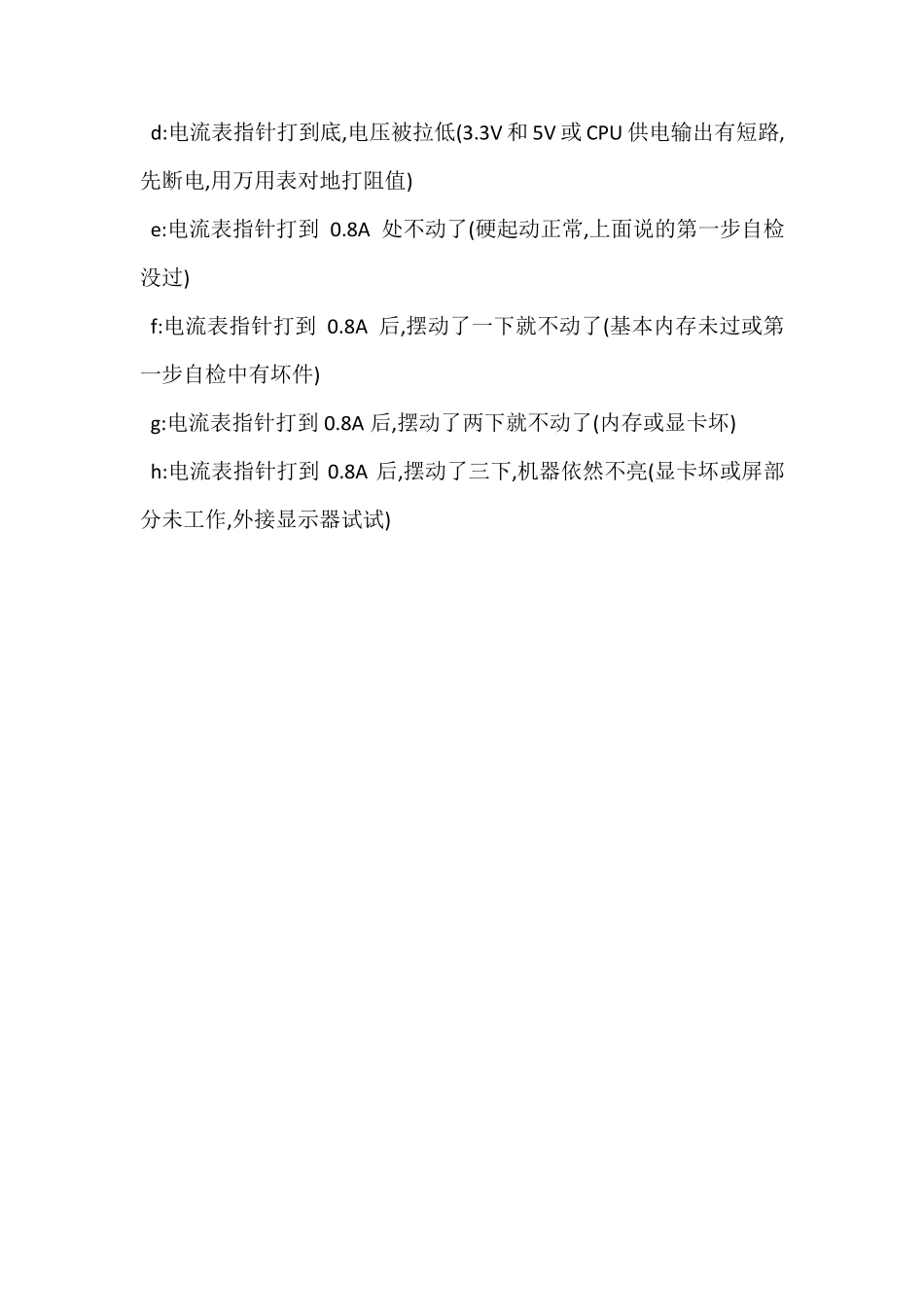

笔记本电脑起动过程和如何根据电流表指针判断故障_第3页
3/10
笔记本电脑起动过程和如何根据电流表指针判断故障 当按下电源开关,如供电系统正常(3.3V 和5V 和CPU 供电正常输出),电源芯片就会产生出PG(电源好)信号分别送往南北桥和CPU。当南桥接收到PG信号后,就会产生出两路时钟控制信号PCISTOP和CPUSTOP 送往时钟电路,时钟电路产生出的时钟信号,其中一路PCI 时钟送往南桥,当南桥收到接到时钟信号后,就会产生出两路复位信号:PCIREST(信号复位)和DRVREST(设备复位)去复位主板上的各部分电路,其中一路 PCIREST 去复位北桥,当北板收到复位信号后,就会产生出CPUREST 去复位 CPU,当CPU 收到复位信号后(这时 CPU 供电,时钟复位条件都具备了),标志着这台机器的硬起动过程已经完成,接下来将进行软起动。3 H2 `1 e . K. P CPU 执行 POST 指令的过程: 1:检测一二级缓存和南北桥的完整性 2:检测 640K 基本内存是否完好 3:检测显卡,查找显卡的 BIOS,并调用它们的初始化相关设备 4:查找其它设备的 BIOS,并调用它们的初始化代码,初始化相关设备。 5:查找完其它设备的 BIOS 后,系统BIOS 将显示自己的启动画面,并开始检测扩展内存并赋予相应地址。 6:检测一些标准设备,包括硬盘,光驱,串口,并口,软驱等。 7:标准设备检测完后,系统内部的支持即插即用代码将开始检测和配置系统中的即插即用设备,并为这些设备分配中断地址,DMA 通道和I/O 端口等资源。 8:所有硬件检测完后,并都分配了中断地址,也就是所有的硬件建立起了一个硬件系统,这时将生成一个“ESCD”文件(是系统BIOS用来与操作系统交换硬件配置信息的一种手段,这些数据存在 CMOS中),CPU 会把生成的ESCD 和上次的ESCD 进行比较,发现差别时,会更新 ESCD 中的数据。 9:ESCD 更新后,CPU 也就把 POST 和中断服务程序执行完毕,接着将进行系统的自举程序。 使用可调电源如何判断机器故障 1:插上可调电源,电流表指针可能出现以下变化: a:电流表指针无任何变化:主供电无输出,查待机和保护隔离电路,适配器接口 b:电流表指针摆到 1A 左右就不停地左右摆动:主供电电容漏电; c:电流表指针一直打到最大:主供电短路,查电容,二极管,和需用主供电的所有芯片,充电单元,CPU 供电等 d:电流表指针有轻微摆动:说明保护和待机正常' L: g, _& E! g4 ^ 2:待机正常后,按下开机键:0 y/ w- p }% q1 D( S, y1 n a:电流表指针不动:一般是无 3.3V 和 5V 输...
