第08章桑塔纳2000全车电路图1

第08章桑塔纳2000全车电路图1_第1页
1/26
第08章桑塔纳2000全车电路图1_第2页
2/26
第08章桑塔纳2000全车电路图1_第3页
3/26

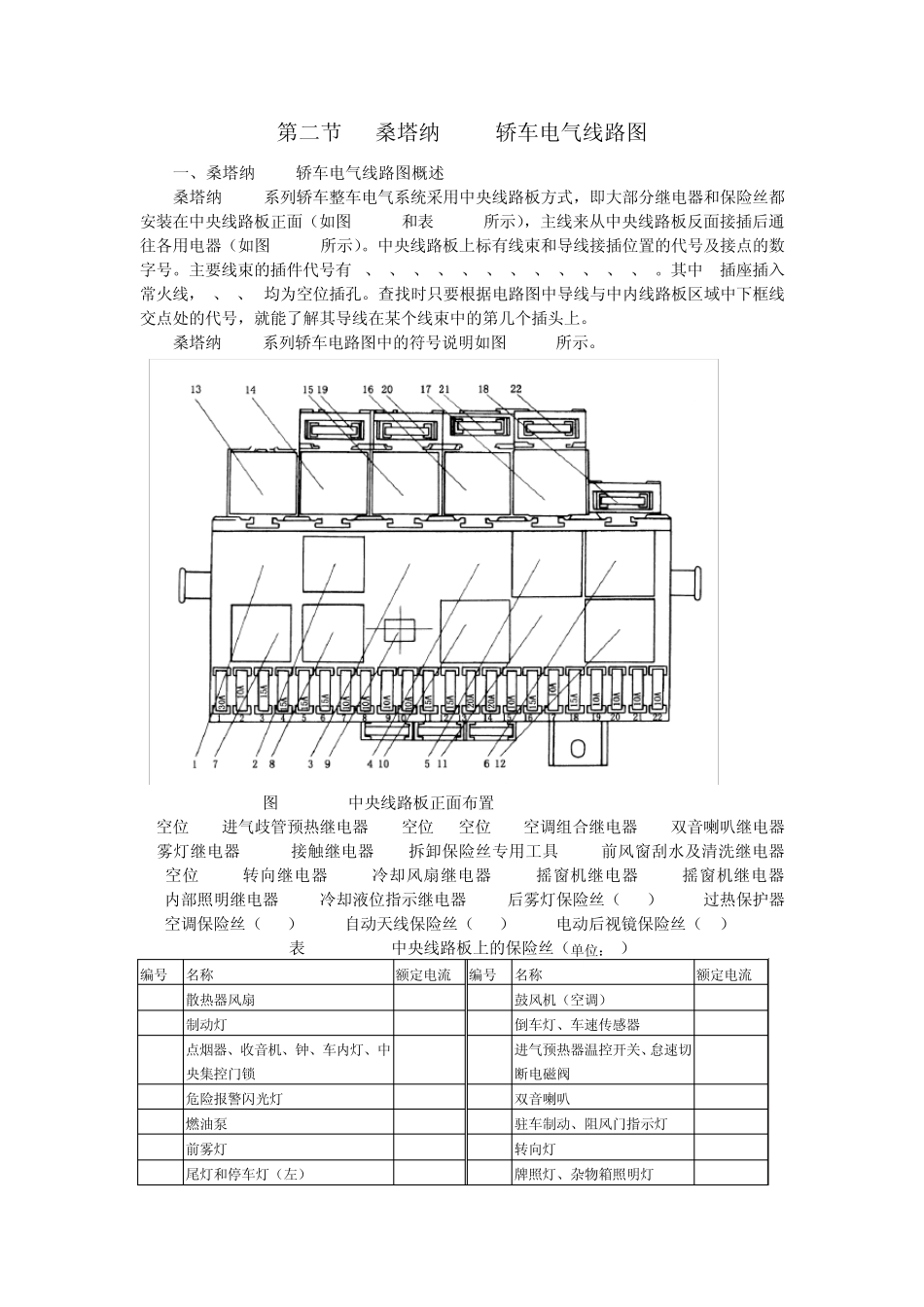

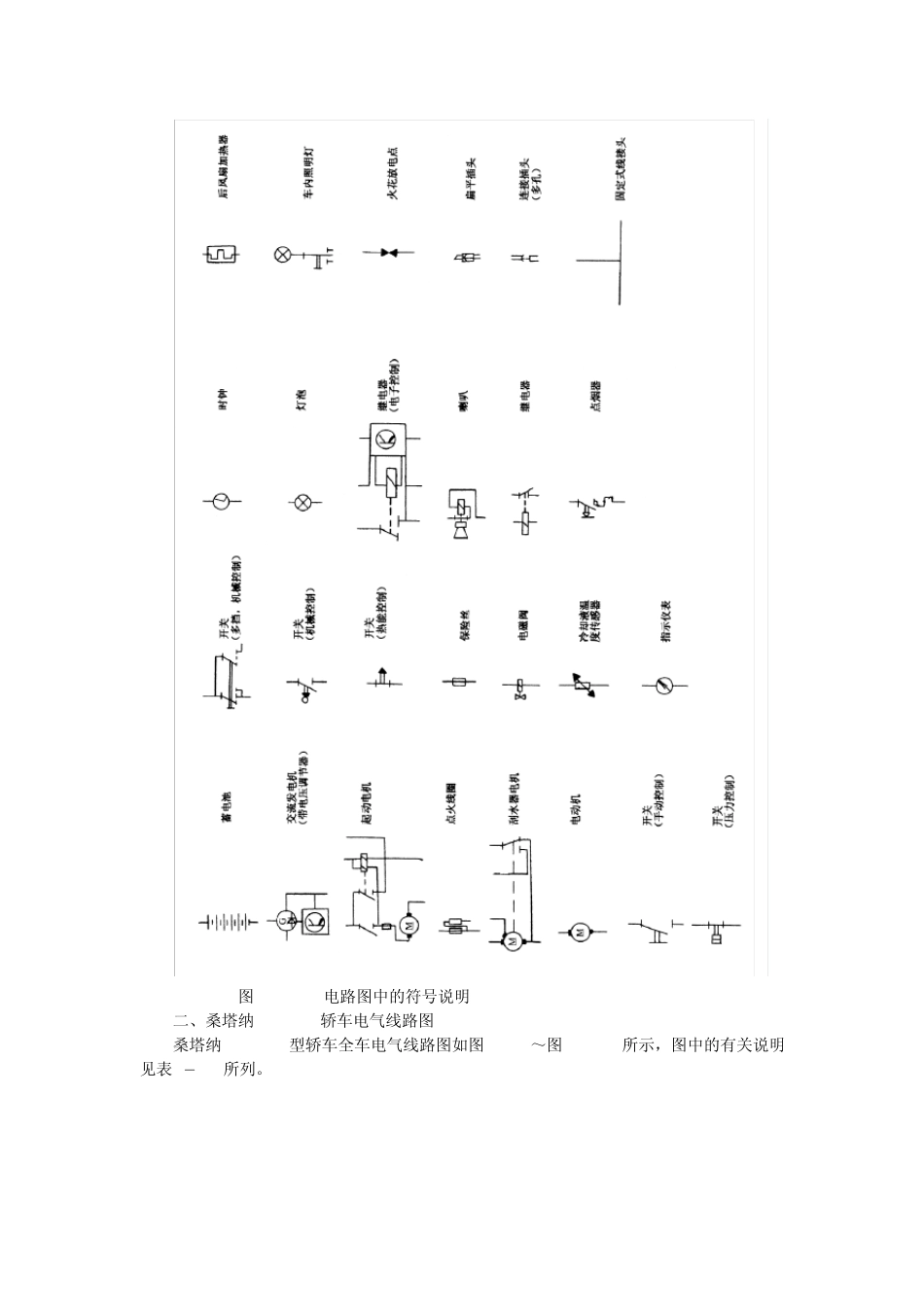

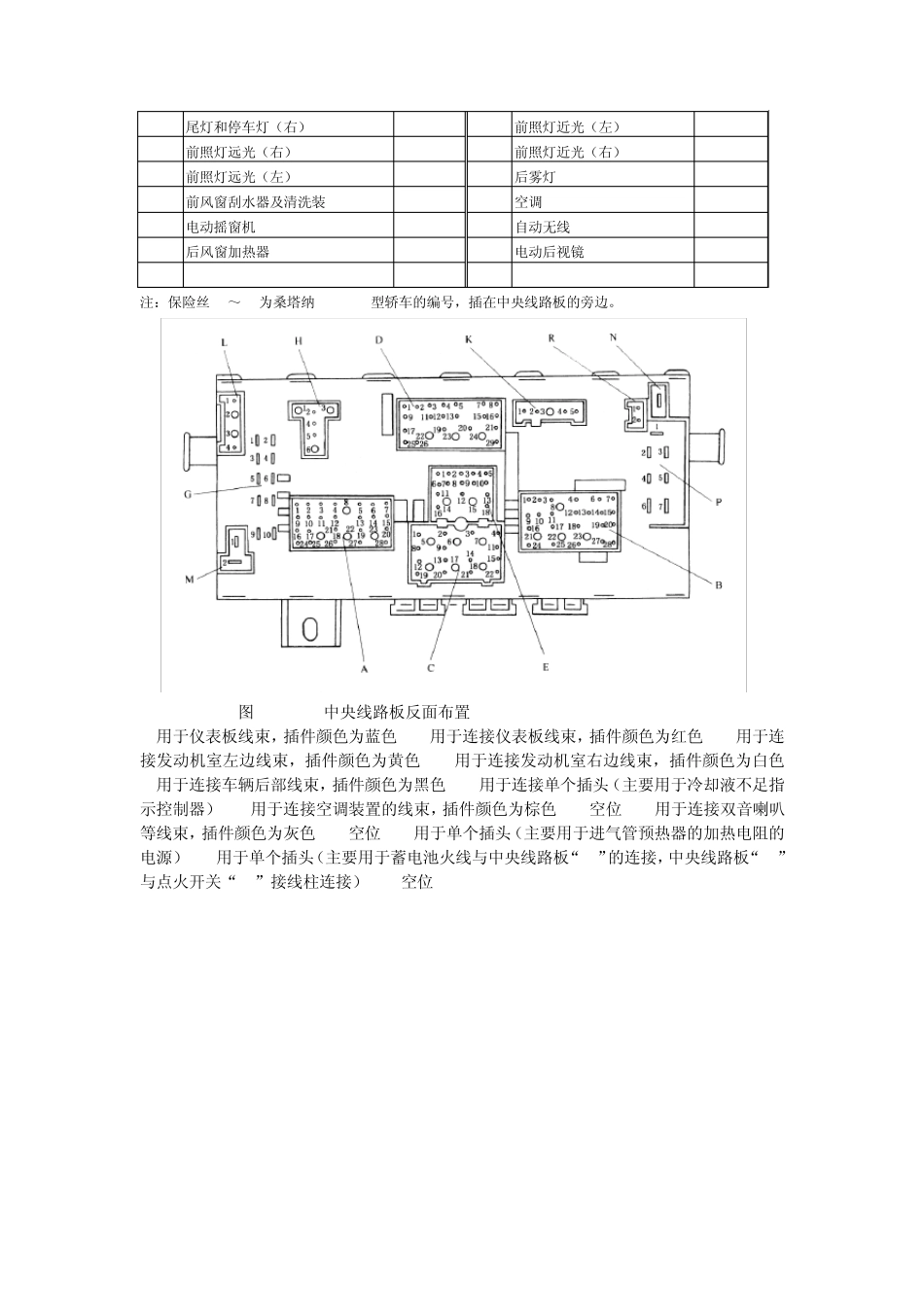

第二节 桑塔纳2000轿车电气线路图 一、桑塔纳2000轿车电气线路图概述 桑塔纳2000系列轿车整车电气系统采用中央线路板方式,即大部分继电器和保险丝都安装在中央线路板正面(如图8-2-1和表 8-2-1所示),主线来从中央线路板反面接插后通往各用电器(如图8-2-2所示)。中央线路板上标有线束和导线接插位置的代号及接点的数字号。主要线束的插件代号有 A、B、C、D、E、G、H、L、K、M、N、P、R。其中 R插座插入常火线,R、K、M均为空位插孔。查找时只要根据电路图中导线与中内线路板区域中下框线交点处的代号,就能了解其导线在某个线束中的第几个插头上。 桑塔纳2000系列轿车电路图中的符号说明如图8-2-3所示。 图8-2-1 中央线路板正面布置 1-空位 2-进气歧管预热继电器 3-空位 4-空位 5-空调组合继电器 6-双音喇叭继电器 7-雾灯继电器 8-X-接触继电器 9-拆卸保险丝专用工具 10-前风窗刮水及清洗继电器 11-空位 12-转向继电器 13-冷却风扇继电器 14-摇窗机继电器 15-摇窗机继电器 16-内部照明继电器 17-冷却液位指示继电器 18-后雾灯保险丝(10A) 19-过热保护器 20-空调保险丝(30A) 21-自动天线保险丝(10A) 22-电动后视镜保险丝(3A) 表 8-2-1 中央线路板上的保险丝(单位:A) 编号 名称 额定电流 编号 名称 额定电流 1 散热器风扇 30 14 鼓风机(空调) 20 2 制动灯 10 15 倒车灯、车速传感器 10 3 点烟器、收音机、钟、车内灯、中央集控门锁 15 16 进气预热器温控开关、怠速切断电磁阀 15 4 危险报警闪光灯 15 17 双音喇叭 10 5 燃油泵 15 18 驻车制动、阻风门指示灯 15 6 前雾灯 15 19 转向灯 10 7 尾灯和停车灯(左) 10 20 牌照灯、杂物箱照明灯 10 8 尾灯和停车灯(右) 10 21 前照灯近光(左) 10 9 前照灯远光(右) 10 22 前照灯近光(右) 10 10 前照灯远光(左) 10 23 后雾灯 10 11 前风窗刮水器及清洗装 15 24 空调 30 12 电动摇窗机 15 25 自动无线 10 13 后风窗加热器 20 26 电动后视镜 3 27 ECU 10 注:保险丝23~27为桑塔纳200OGSi型轿车的编号,插在中央线路板的旁边。 图8-2-2 中央线路板反面布置 A-用于仪表板线束,插件颜色为蓝色 B-用于连接仪表板线束,插件颜色为红色 C-用于连接发动机室左边线束,插件颜色为黄色 D-用于连接发动机室右边线束,插件颜色为白色 E-用于连接车辆后部...
