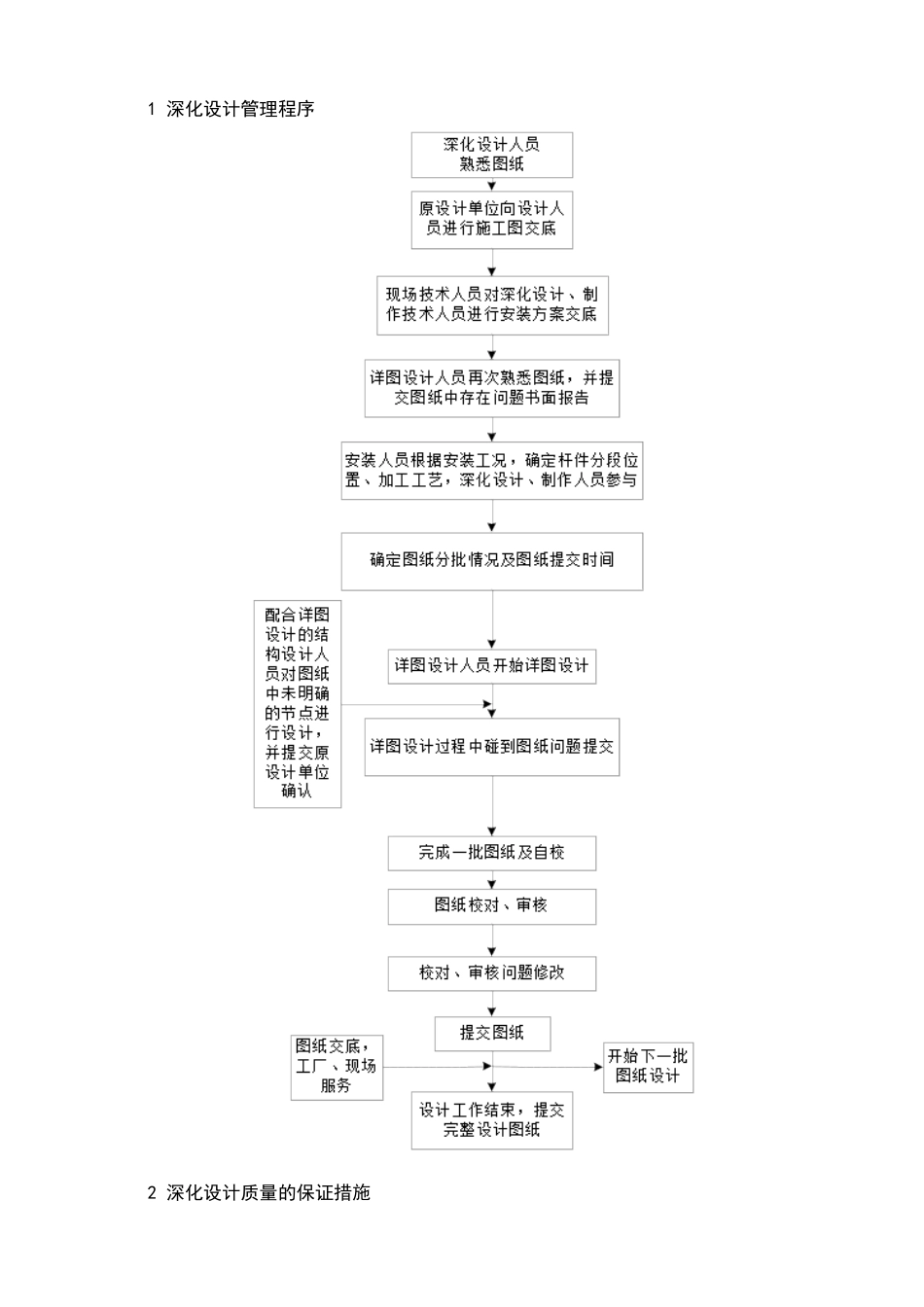

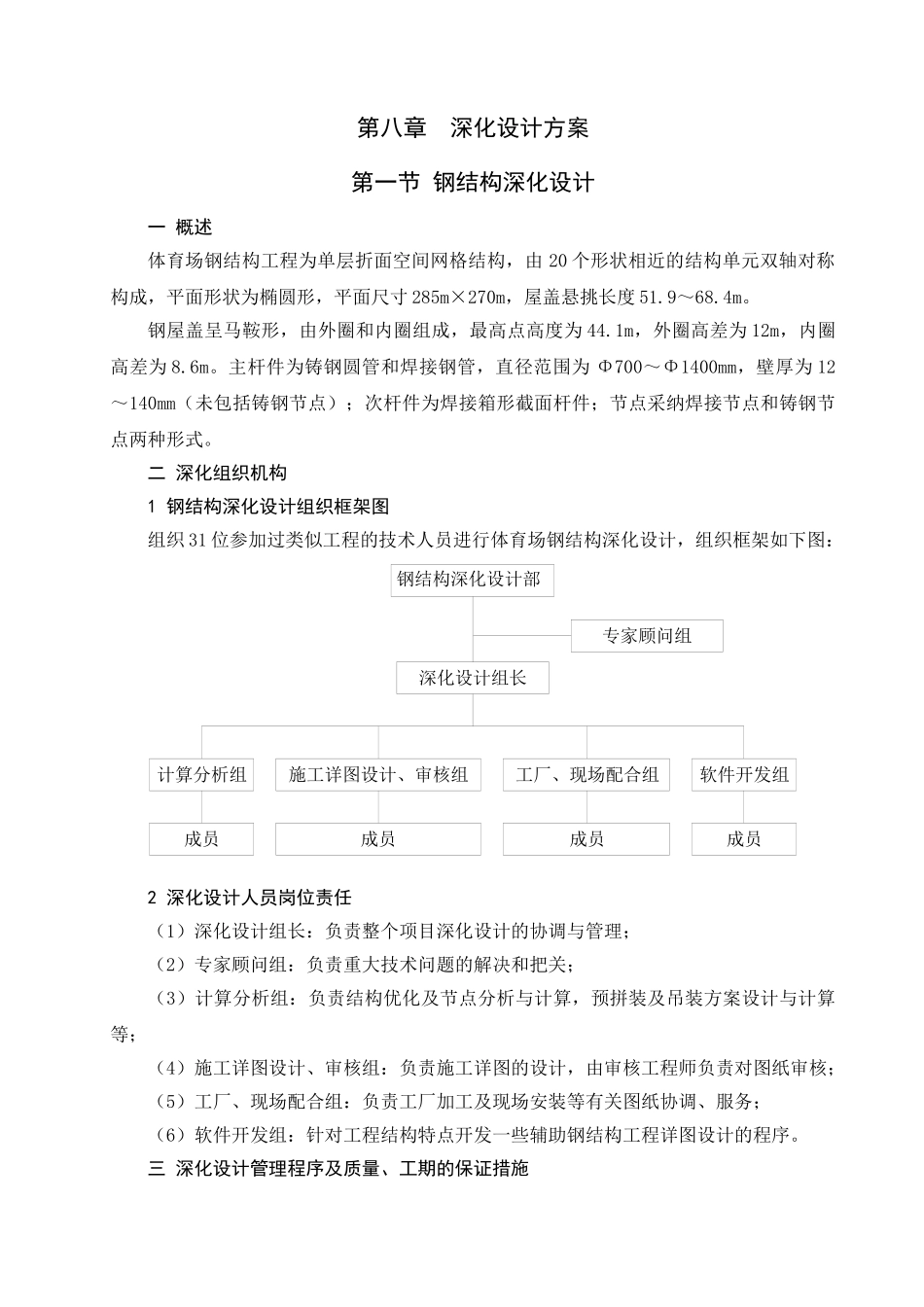

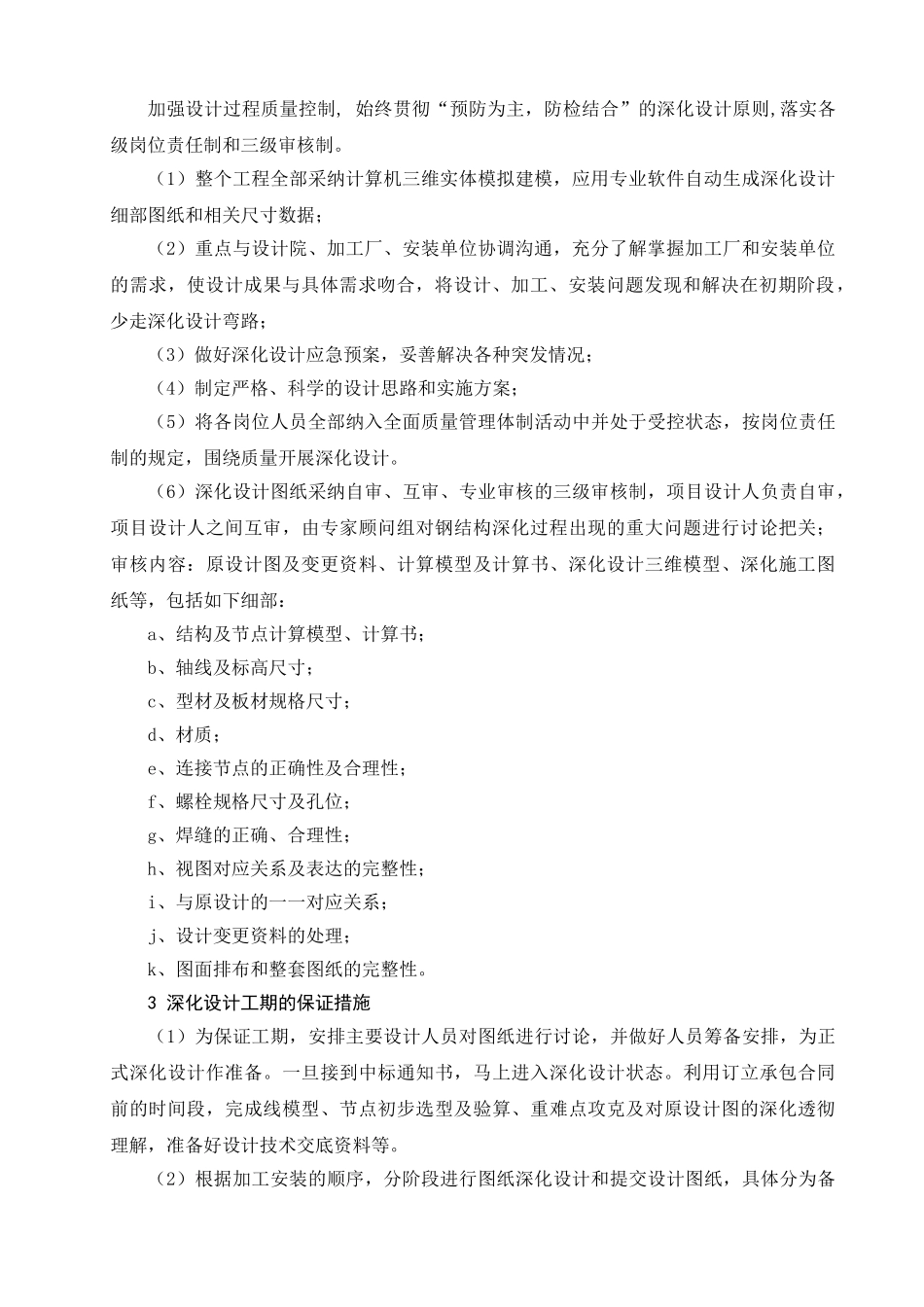

第八章 深化设计方案第一节 钢结构深化设计一 概述体育场钢结构工程为单层折面空间网格结构，由 20 个形状相近的结构单元双轴对称构成，平面形状为椭圆形，平面尺寸 285m×270m，屋盖悬挑长度 51.9～68.4m。钢屋盖呈马鞍形，由外圈和内圈组成，最高点高度为 44.1m，外圈高差为 12m，内圈高差为 8.6m。主杆件为铸钢圆管和焊接钢管，直径范围为 Φ700～Φ1400mm，壁厚为 12～140mm（未包括铸钢节点）；次杆件为焊接箱形截面杆件；节点采纳焊接节点和铸钢节点两种形式。二 深化组织机构1 钢结构深化设计组织框架图组织 31 位参加过类似工程的技术人员进行体育场钢结构深化设计，组织框架如下图：钢结构深化设计部深化设计组长专家顾问组施工详图设计、审核组工厂、现场配合组成员计算分析组成员成员软件开发组成员2 深化设计人员岗位责任（1）深化设计组长：负责整个项目深化设计的协调与管理；（2）专家顾问组：负责重大技术问题的解决和把关；（3）计算分析组：负责结构优化及节点分析与计算，预拼装及吊装方案设计与计算等；（4）施工详图设计、审核组：负责施工详图的设计，由审核工程师负责对图纸审核；（5）工厂、现场配合组：负责工厂加工及现场安装等有关图纸协调、服务；（6）软件开发组：针对工程结构特点开发一些辅助钢结构工程详图设计的程序。三 深化设计管理程序及质量、工期的保证措施1 深化设计管理程序2 深化设计质量的保证措施加强设计过程质量控制, 始终贯彻“预防为主，防检结合”的深化设计原则,落实各级岗位责任制和三级审核制。（1）整个工程全部采纳计算机三维实体模拟建模，应用专业软件自动生成深化设计细部图纸和相关尺寸数据；（2）重点与设计院、加工厂、安装单位协调沟通，充分了解掌握加工厂和安装单位的需求，使设计成果与具体需求吻合，将设计、加工、安装问题发现和解决在初期阶段，少走深化设计弯路；（3）做好深化设计应急预案，妥善解决各种突发情况；（4）制定严格、科学的设计思路和实施方案；（5）将各岗位人员全部纳入全面质量管理体制活动中并处于受控状态，按岗位责任制的规定，围绕质量开展深化设计。（6）深化设计图纸采纳自审、互审、专业审核的三级审核制，项目设计人负责自审，项目设计人之间互审，由专家顾问组对钢结构深化过程出现的重大问题进行讨论把关；审核内容：原设计图及变更资料、计算模型及计算书、深化设计三维模型、深化施工图纸等，包括如下细部： a、结构及节...
