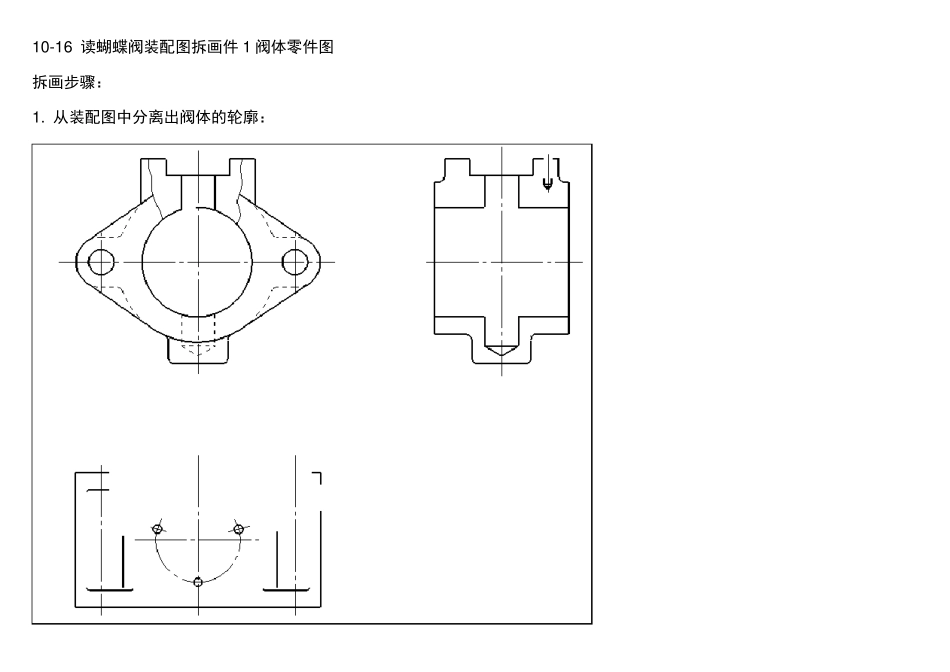

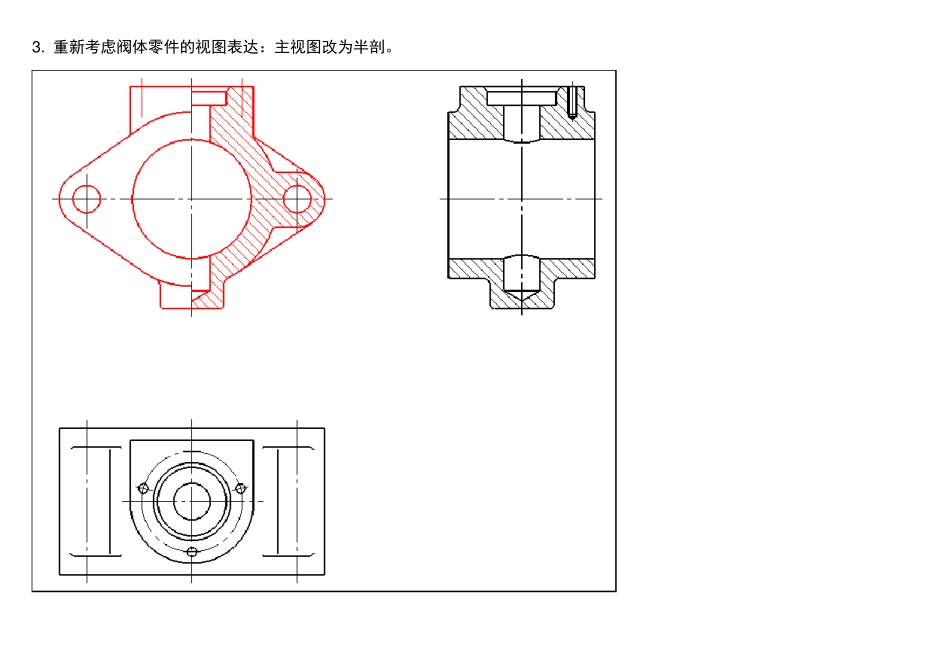

1 0 -1 6 读蝴蝶阀装配图拆画件1 阀体零件图 拆画步骤： 1 . 从装配图中分离出阀体的轮廓： 2 . 补画缺失的结构轮廓线： 3 . 重新考虑阀体零件的视图表达：主视图改为半剖。 4 . 标注尺寸、粗糙度等技术要求： （1 ）直接从装配图摘出的尺寸。 （2）确定倒角和螺孔尺寸：一般直径大于20 到80 的倒角取C1 (1×45°)；螺孔大径与件6 螺钉相同取M6、精度等级选公差带代号 7H，阀体材料 HT200 为铸铁，那么螺钉旋入深度 bm 取1.5d=9，螺孔标注形式见教材 237 页表 9-2。 （3 ）其余尺寸从装配图量取，按比例折算后圆整。 （4）注粗糙度：Ra 值依据表面粗糙度选用表格选取（倒角12.5、紧固件通孔的表面6.3、和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面3.2、不重要的紧固螺纹的表面3.2、间隙配合 IT8～IT9 级的孔（H8，H9）0.8） 5 . 填写标题栏：姓名、日期、比例、零件名称、零件材料、绘图人单位 6 . 完成 蝴蝶阀（来自百度图片）
