第11章轮系习题答案

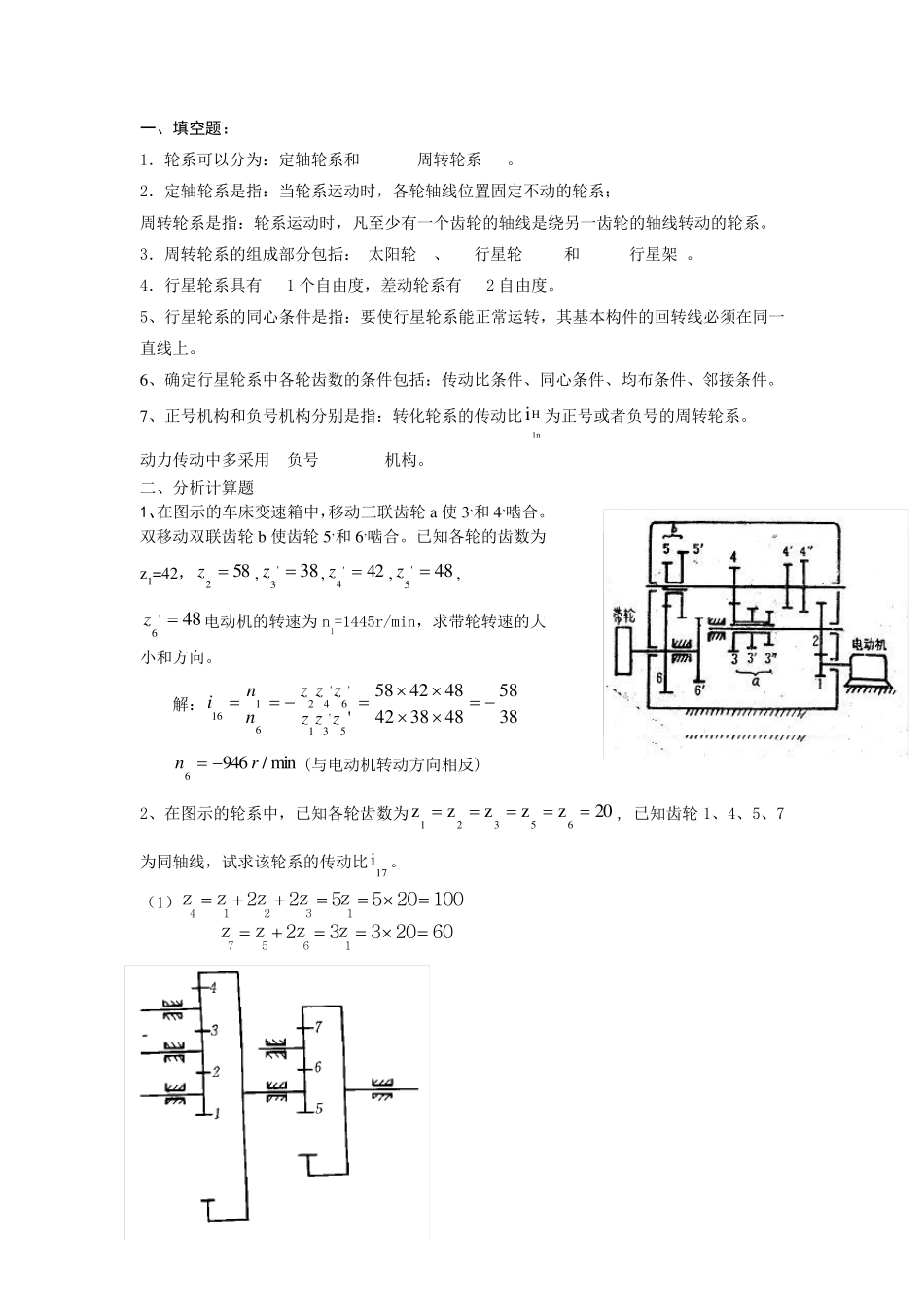

第11章轮系习题答案_第1页
1/7

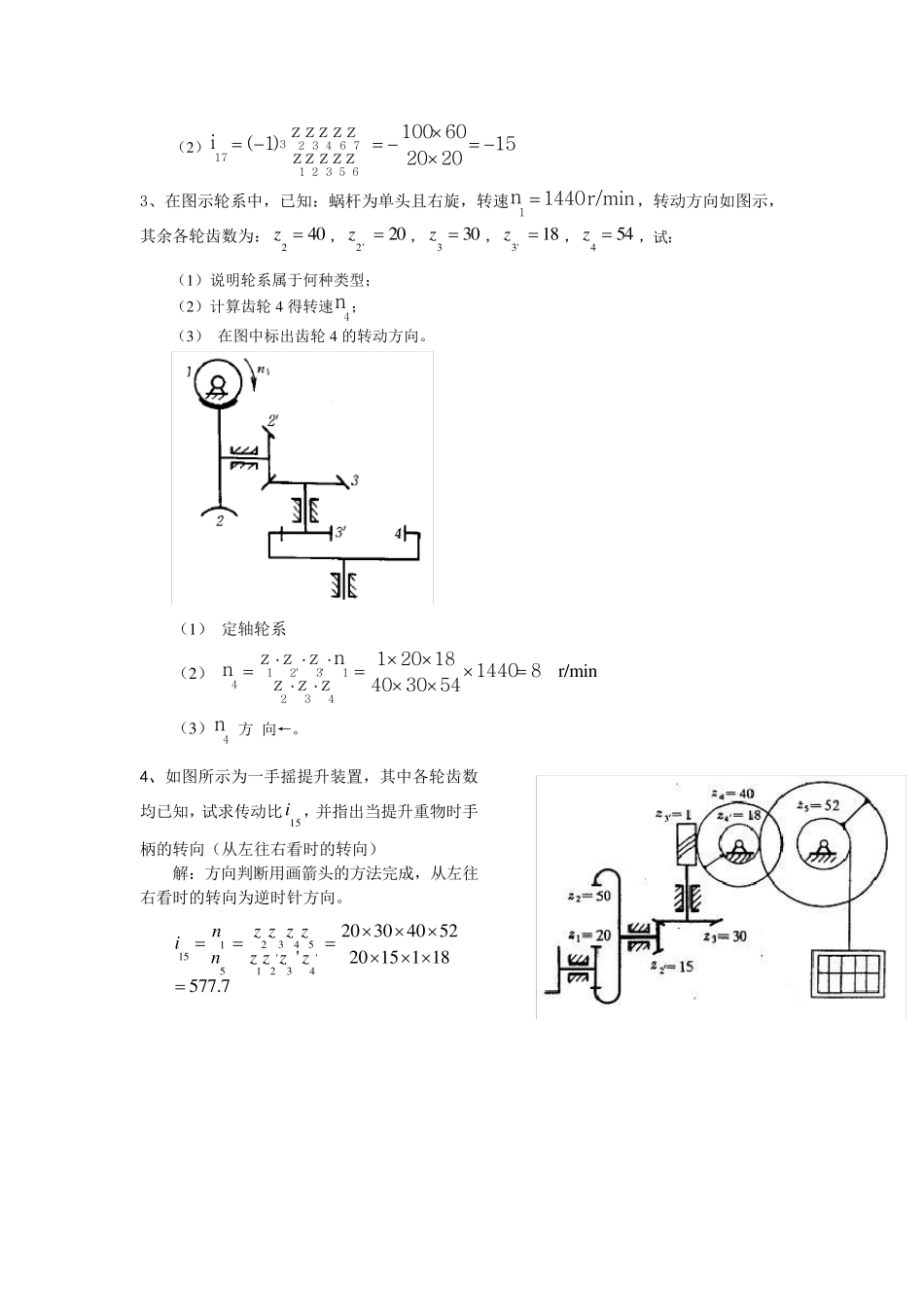

第11章轮系习题答案_第2页
2/7

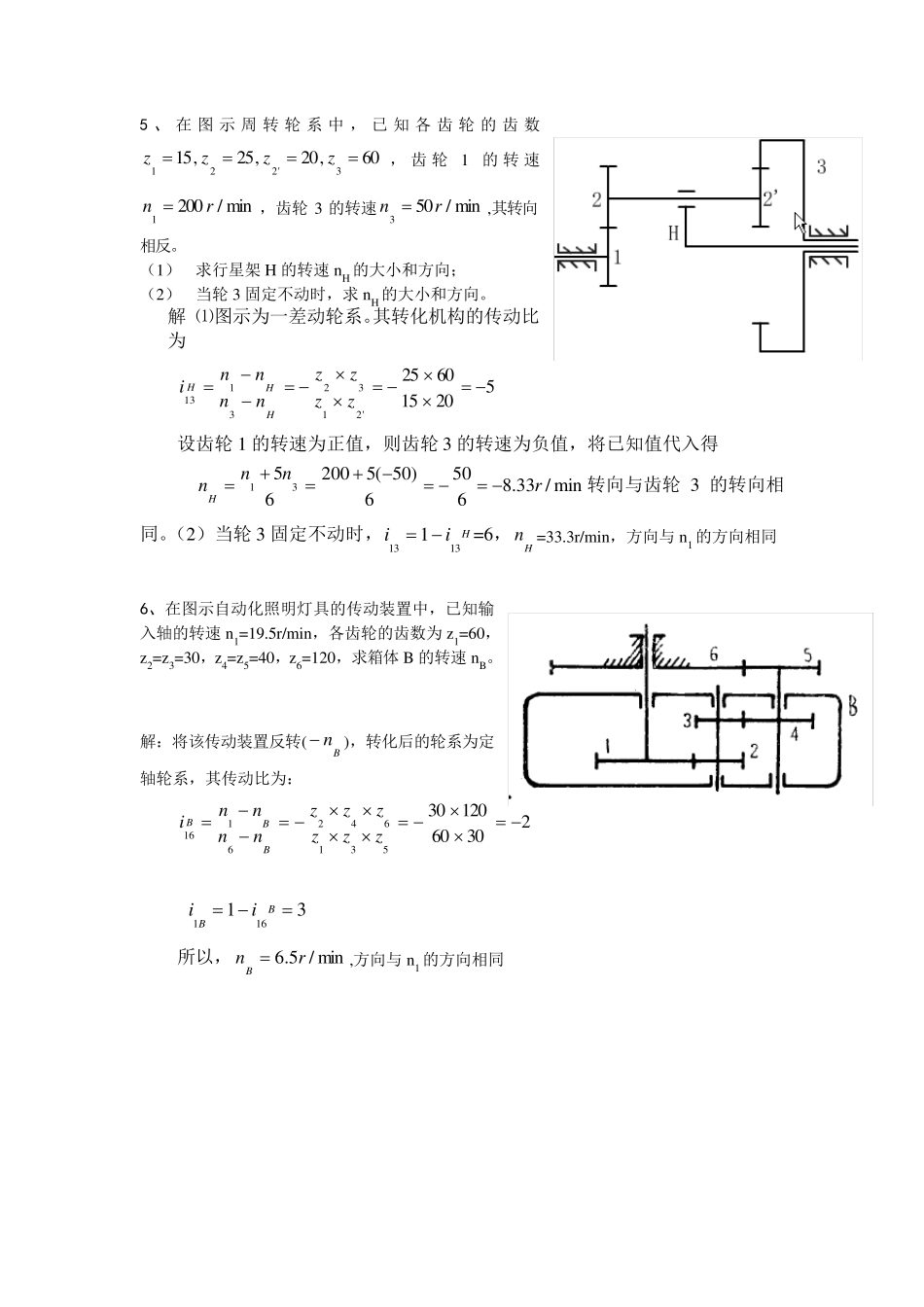

第11章轮系习题答案_第3页
3/7
一、填空题: 1.轮系可以分为:定轴轮系和 周转轮系 。 2.定轴轮系是指:当轮系运动时,各轮轴线位置固定不动的轮系; 周转轮系是指:轮系运动时,凡至少有一个齿轮的轴线是绕另一齿轮的轴线转动的轮系。 3.周转轮系的组成部分包括: 太阳轮 、 行星轮 和 行星架 。 4.行星轮系具有 1 个自由度,差动轮系有 2 自由度。 5、行星轮系的同心条件是指:要使行星轮系能正常运转,其基本构件的回转线必须在同一直线上。 6、确定行星轮系中各轮齿数的条件包括:传动比条件、同心条件、均布条件、邻接条件。 7、正号机构和负号机构分别是指:转化轮系的传动比H1ni为正号或者负号的周转轮系。 动力传动中多采用 负号 机构。 二、分析计算题 1、在图示的车床变速箱中,移动三联齿轮a 使 3’和4’啮合。双移动双联齿轮b 使齿轮5’和6’啮合。已知各轮的齿数为z1=42,582 z,38'3 z,42'4 z,48'5 z, 48'6 z电动机的转速为n1=1445r/min,求带轮转速的大小和方向。 解:3858483842484258'5'31'6'426116zzzzzznni min/9466rn(与电动机转动方向相反) 2、在图示的轮系中,已知各轮齿数为20zzzzz65321, 已知齿轮1、4、5、7为同轴线,试求该轮系的传动比17i。 (1)zzzzz412312255 20 100  zzzz7561233 2060 (2)iz z z z zz z z z z1732 3 4 6 71 2 3 5 61 ()   100 6020 2015 3、在图示轮系中,已知:蜗杆为单头且右旋,转速n11440 r/min,转动方向如图示,其余各轮齿数为:40 2 z,20 '2 z,303 z,18 '3 z,54 4 z,试: (1)说明轮系属于何种类型; (2)计算齿轮4 得转速n4; (3) 在图中标出齿轮4 的转动方向。 (1) 定轴轮系 (2) nz zznz z z412312341 20 1840 30 54 1440 8 '' r/min (3)n4 方 向←。 4、 如图所示为一手摇提升装置,其中各轮齿数均已知,试求传动比15i ,并指出当提升重物时手柄的转向(从左往右看时的转向) 解:方向判断用画箭头的方法完成,从左往右看时的转向为逆时针方向。 2345115''51 23420 30 40 52'20 15 1 18577.7z z z zninz z z z  5 、在图示周转轮系中,已知各齿轮的齿数60,20,25,153'221zzzz,齿轮1 的转速min/2001rn...
