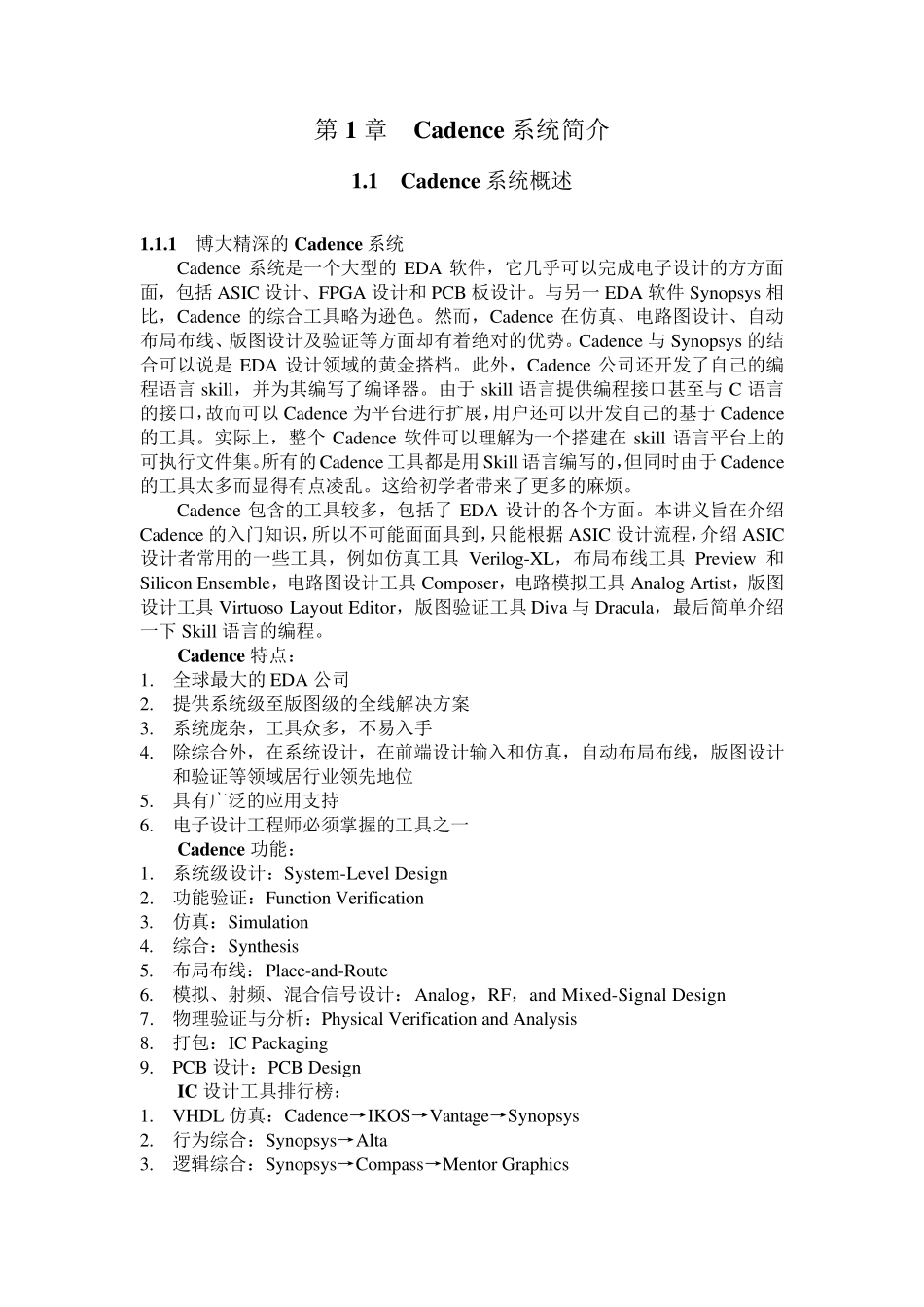

第 1 章 Cadence 系统简介 1.1 Cadence 系统概述 1.1.1 博大精深的 Cadence 系统 Cadence 系统是一个大型的 EDA 软件，它几乎可以完成电子设计的方方面面，包括 ASIC 设计、FPGA 设计和 PCB 板设计。与另一 EDA 软件 Synopsys 相比，Cadence 的综合工具略为逊色。然而，Cadence 在仿真、电路图设计、自动布局布线、版图设计及验证等方面却有着绝对的优势。Cadence 与 Synopsys 的结合可以说是 EDA 设计领域的黄金搭档。此外，Cadence 公司还开发了自己的编程语言 skill，并为其编写了编译器。由于 skill 语言提供编程接口甚至与 C 语言的接口，故而可以 Cadence 为平台进行扩展，用户还可以开发自己的基于 Cadence的工具。实际上，整个 Cadence 软件可以理解为一个搭建在 skill 语言平台上的可执行文件集。所有的 Cadence 工具都是用 Skill 语言编写的，但同时由于 Cadence的工具太多而显得有点凌乱。这给初学者带来了更多的麻烦。 Cadence 包含的工具较多，包括了 EDA 设计的各个方面。本讲义旨在介绍Cadence 的入门知识，所以不可能面面具到，只能根据ASIC 设计流程，介绍ASIC设计者常用的一些工具，例如仿真工具 Verilog-XL，布局布线工具 Preview 和Silicon Ensemble，电路图设计工具 Composer，电路模拟工具 Analog Artist，版图设计工具 Virtuoso Layout Editor，版图验证工具 Diva 与 Dracula，最后简单介绍一下Skill 语言的编程。 Cadence 特点： 1. 全球最大的 EDA 公司 2. 提供系统级至版图级的全线解决方案 3. 系统庞杂，工具众多，不易入手 4. 除综合外，在系统设计，在前端设计输入和仿真，自动布局布线，版图设计和验证等领域居行业领先地位 5. 具有广泛的应用支持 6. 电子设计工程师必须掌握的工具之一 Cadence 功能： 1. 系统级设计：System-Level Design 2. 功能验证：Function Verification 3. 仿真：Simulation 4. 综合：Synthesis 5. 布局布线：Place-and-Route 6. 模拟、射频、混合信号设计：Analog，RF，and Mixed-Signal Design 7. 物理验证与分析：Physical Verification and Analysis 8. 打包：IC Packaging 9. PCB 设计：PCB Design IC 设计工具排行榜： 1. VHDL 仿真：Cadence→IKOS→Vantage→Synopsys 2. 行为综合：Synopsys→Alta 3. 逻辑综合：Synopsys→Compass→Mentor Graphics...
