第1章直流电路习题参考答案

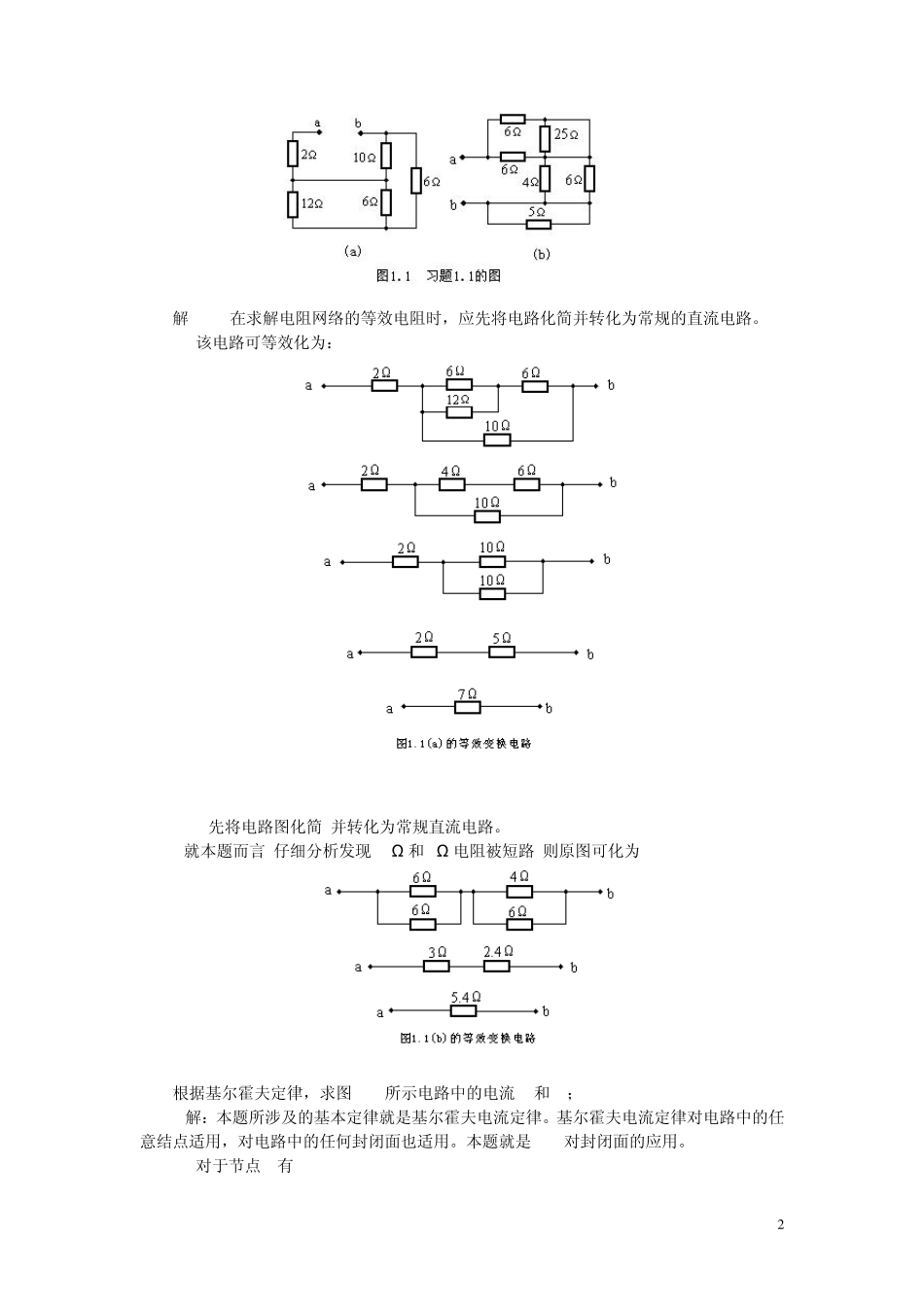

1 第 1章 直流电路 习题参考答案 一、 填空题： 1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。 2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。 3. 电路有 通路 、 开路 和 短路 三种工作状态。当电路中电流0RUIS、端电压 U ＝0 时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。 4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。 5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。 二、 判断题： 1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。 （错） 2. 电阻、电流和电压都是电路中的基本物理量。 （错） 3. 电压是产生电流的根本原因。因此电路中有电压必有电流。 （错） 4. 绝缘体两端的电压无论再高，都不可能通过电流。 （错） 三、选择题：（每小题 2 分，共30 分） 1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B）功率。 A、吸收； B、发出。 2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ） A、负载电阻增大； B、负载电阻减小； C、电源输出的电流增大。 3. 当电流源开路时，该电流源内部（ C ） A、有电流，有功率损耗； B、无电流，无功率损耗； C、有电流，无功率损耗。 4. 某电阻元件的额定数据为“1KΩ 、2.5W”，正常使用时允许流过的最大电流为（ A ） A、50mA； B、2.5mA； C、250mA。 四、计算题 1.1已知电路如题 1.1所示，试计算 a、b两端的电阻。 2 解: (1)在求解电阻网络的等效电阻时，应先将电路化简并转化为常规的直流电路。 该电路可等效化为： (b)先将电路图化简,并转化为常规直流电路。 就本题而言,仔细分析发现 25Ω 和 5Ω 电阻被短路,则原图可...
