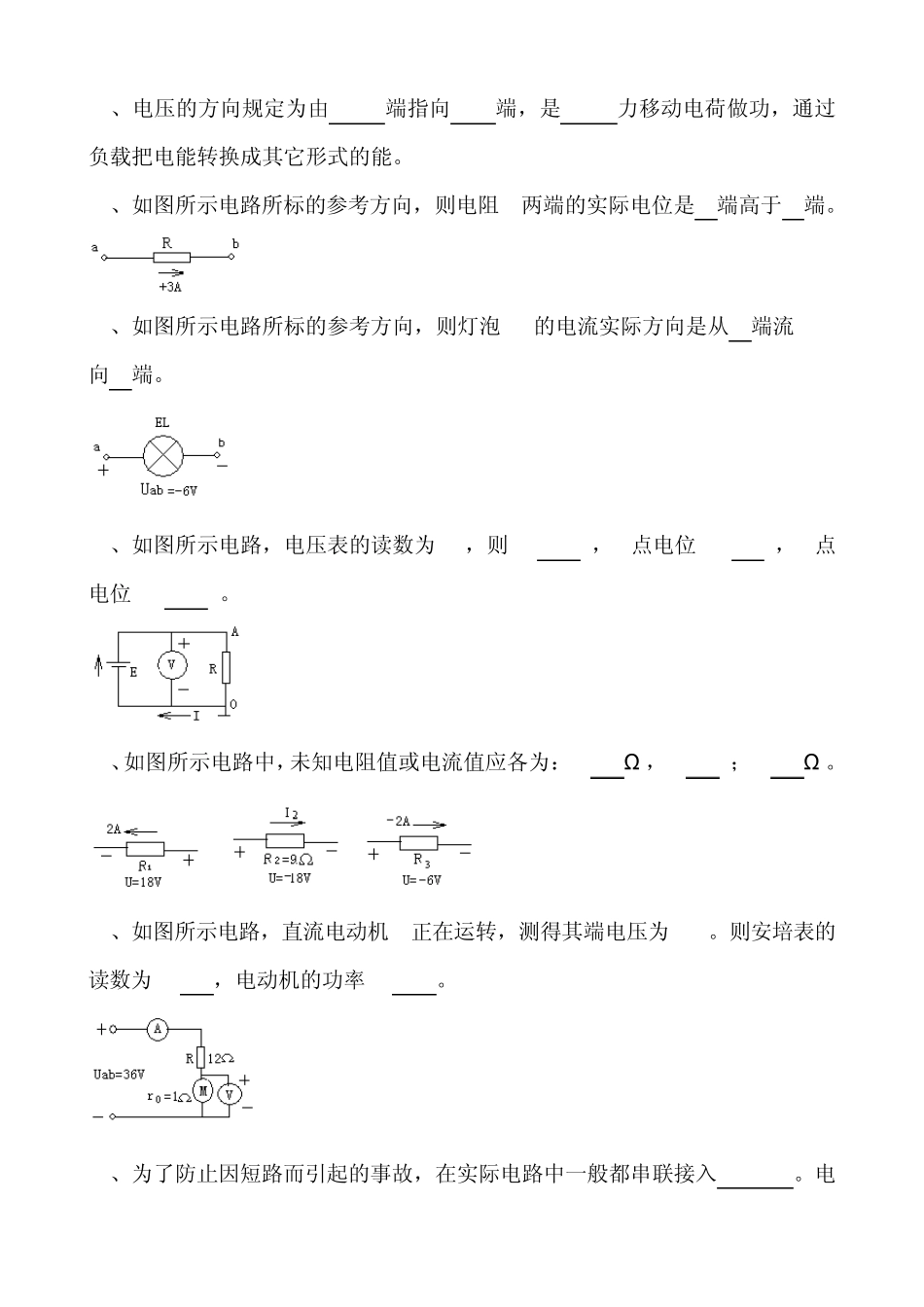

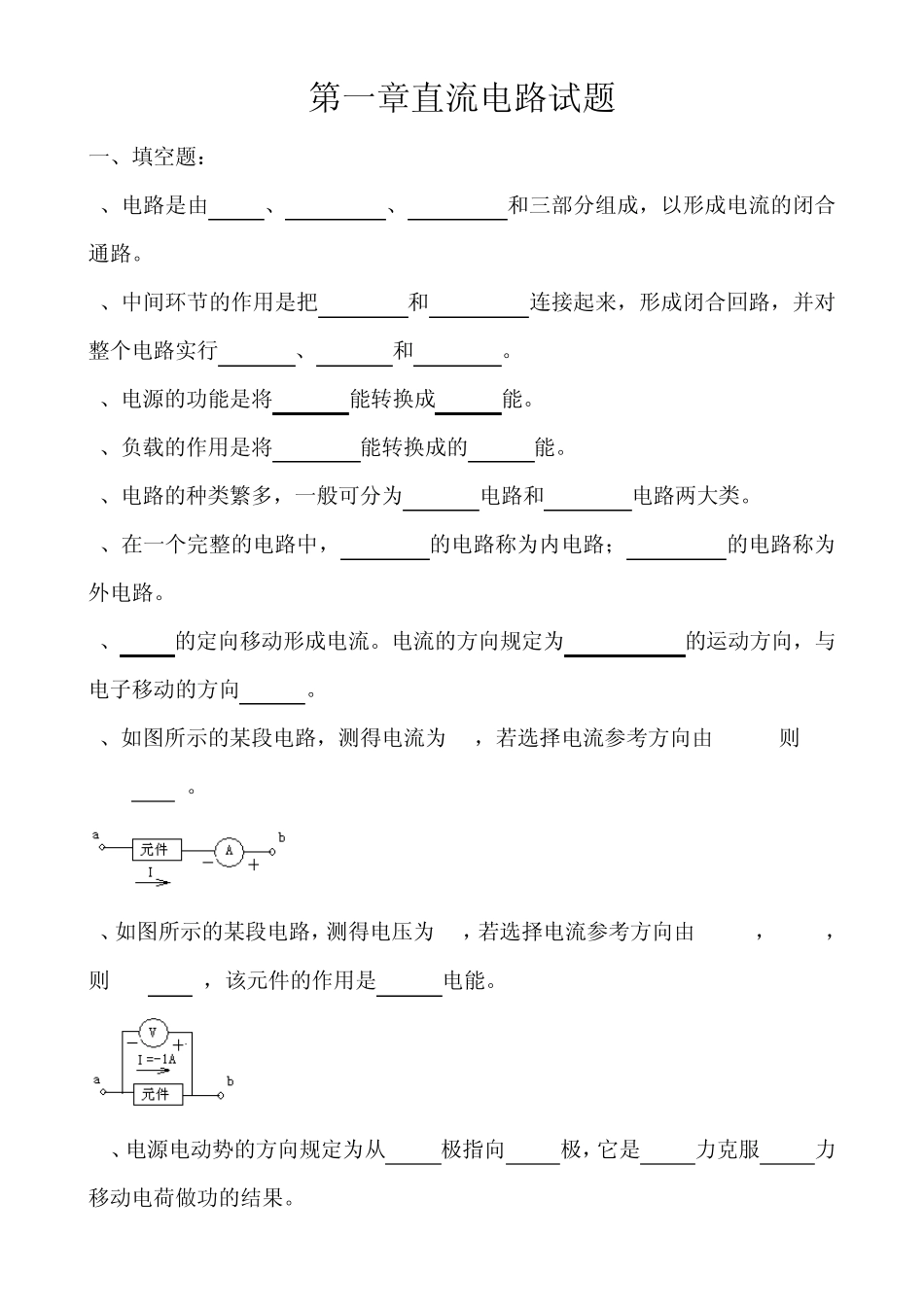

第一章直流电路试题 一、填空题： 1、电路是由 、 、 和三部分组成，以形成电流的闭合通路。 2、中间环节的作用是把 和 连接起来，形成闭合回路，并对整个电路实行 、 和 。 3、电源的功能是将 能转换成 能。 4、负载的作用是将 能转换成的 能。 5、电路的种类繁多，一般可分为 电路和 电路两大类。 6、在一个完整的电路中， 的电路称为内电路； 的电路称为外电路。 7、 的定向移动形成电流。电流的方向规定为 的运动方向，与电子移动的方向 。 8、如图所示的某段电路，测得电流为 1A，若选择电流参考方向由 a b则 I= A。 9、如图所示的某段电路，测得电压为 2V，若选择电流参考方向由 a b，I=-1A，则 Uab= V，该元件的作用是 电能。 10、电源电动势的方向规定为从 极指向 极，它是 力克服 力移动电荷做功的结果。 11、电压的方向规定为由 端指向 端，是 力移动电荷做功，通过负载把电能转换成其它形式的能。 12、如图所示电路所标的参考方向，则电阻 R两端的实际电位是 端高于 端。 13、如图所示电路所标的参考方向，则灯泡 EL的电流实际方向是从 端流 向 端。 14、如图所示电路，电压表的读数为 5V，则 E= V，A点电位 VA= V，O点电位 V0= V。 15、如图所示电路中，未知电阻值或电流值应各为：R1= Ω ，I2= A；R3= Ω 。 16、如图所示电路，直流电动机 M正在运转，测得其端电压为 24V。则安培表的读数为 I= ，电动机的功率 P= 。 17、为了防止因短路而引起的事故，在实际电路中一般都串联接入 。电路一旦发生短路或 ，它将断开电源，达到保护的目的。 18、一只标有额定电压20V、额定功率1W的灯泡。现接在10V的电源下使用，则其阻值为 ，实际电流是 ，实际消耗的功率为 。 19、将标有“10V、0.25W”和”“10V、1W”的两个灯泡串联起来，接在10V的电源上工作，它们实际消耗的功率：“10V、0.25W”灯泡P1= W，“10V、1W”灯泡P2= W。 20、有三个阻值均为6Ω 的电阻，现将它们作不同形式的联接，可以得到的四种等效电阻值分别为 、 、 、 。 21、照明电路中火线对地线的电压U=220V。电路检修时，穿上绝缘胶鞋，可操作自如不会触电。设人体电阻R1=1KΩ ，胶鞋电阻R2=210KΩ ，则加在人体上的电压U1= V。 22、图所示为采用串联电阻分压器的收音机或录音机音量控制电路。设输入电压U=1V；R1为可调电阻，其阻值为0-4.7KΩ ；R2=0 .3KΩ 。则输出...
