第1章配电网故障分析

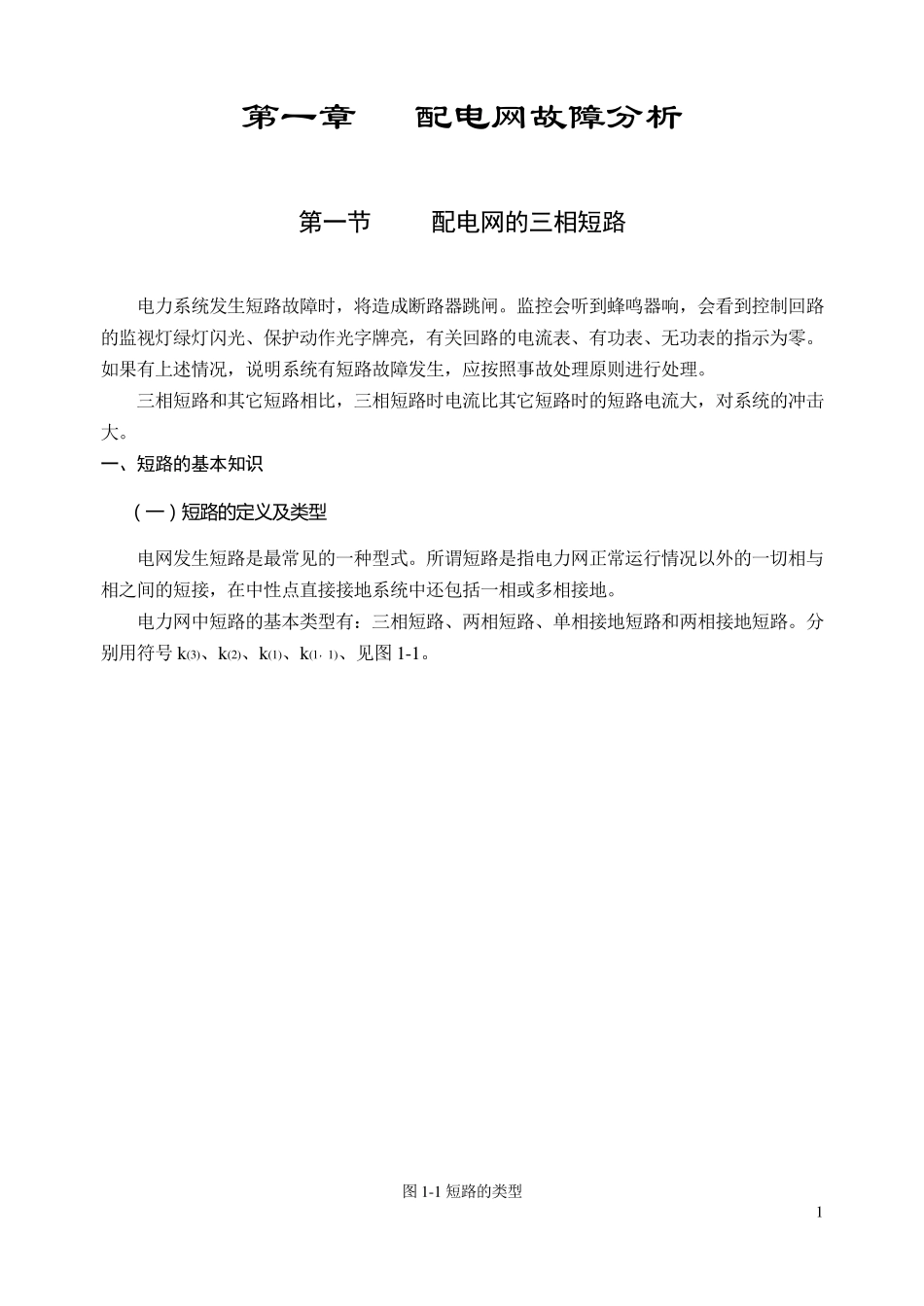

第1章配电网故障分析_第1页
1/14

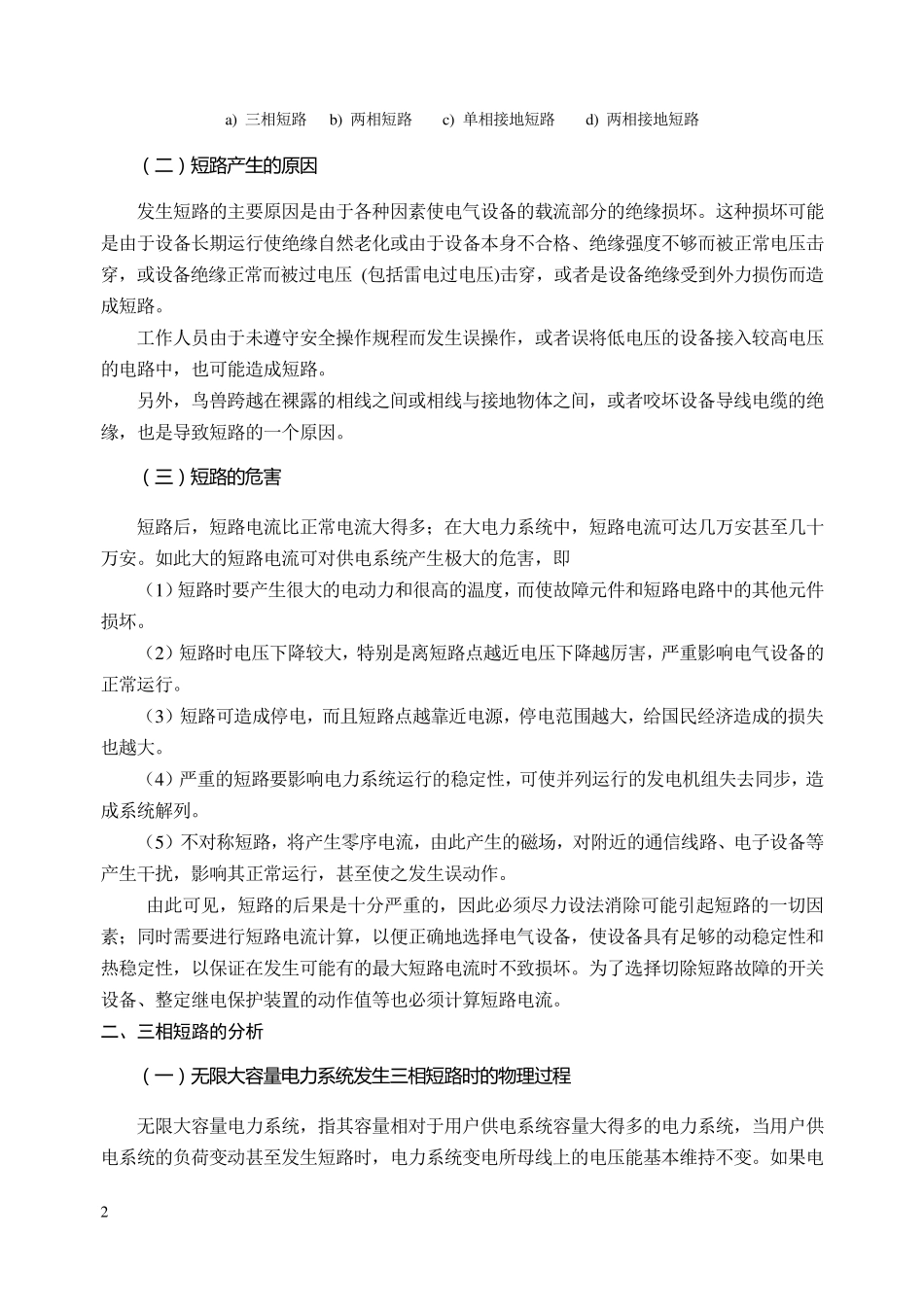

第1章配电网故障分析_第2页
2/14

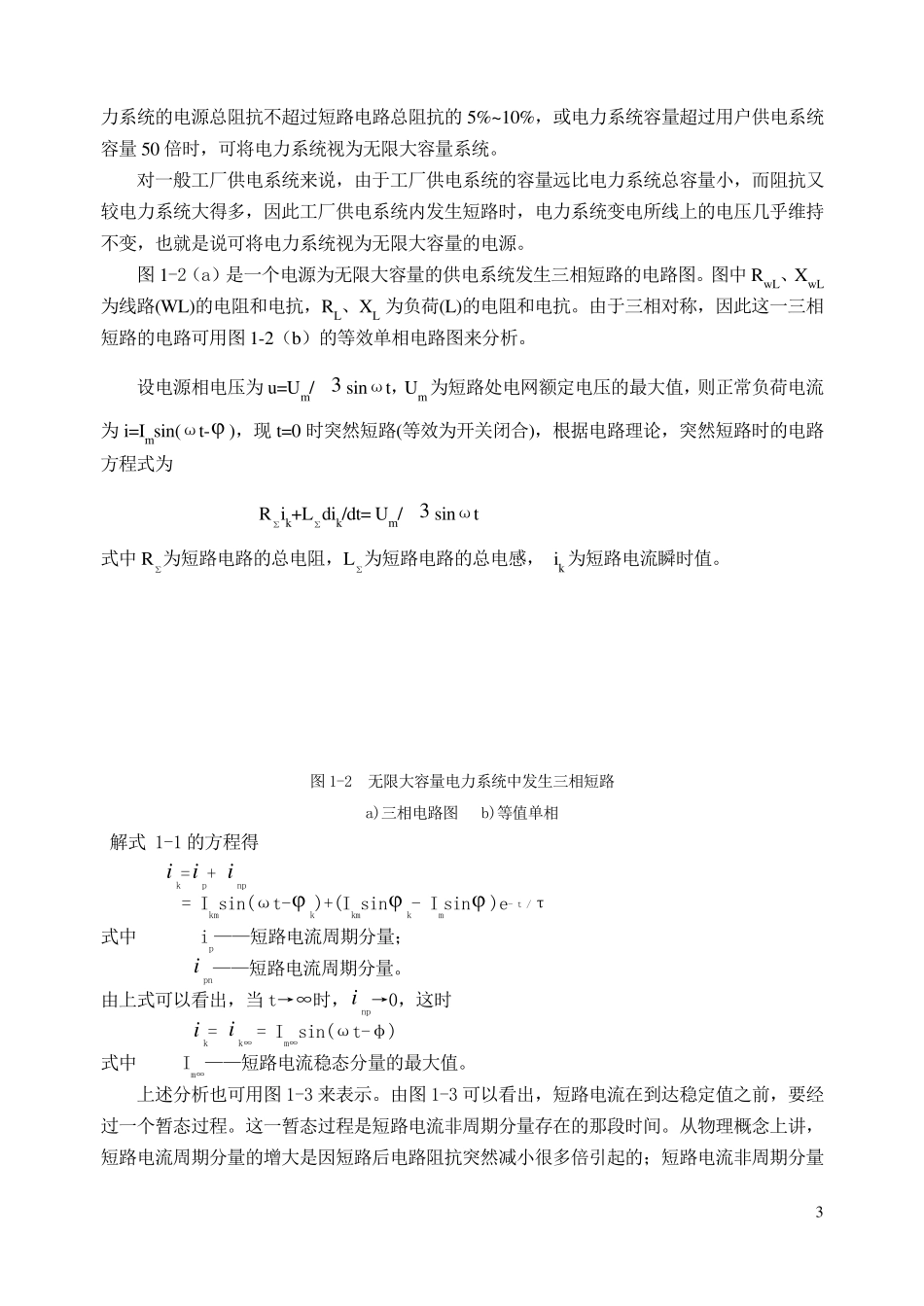

第1章配电网故障分析_第3页
3/14
1 第一章 配电网故障分析 第一节 配电网的三相短路 电力系统发生短路故障时,将造成断路器跳闸。监控会听到蜂鸣器响,会看到控制回路的监视灯绿灯闪光、保护动作光字牌亮,有关回路的电流表、有功表、无功表的指示为零。如果有上述情况,说明系统有短路故障发生,应按照事故处理原则进行处理。 三相短路和其它短路相比,三相短路时电流比其它短路时的短路电流大,对系统的冲击大。 一、短路的基本知识 ( 一)短路的定义及类型 电网发生短路是最常见的一种型式。所谓短路是指电力网正常运行情况以外的一切相与相之间的短接,在中性点直接接地系统中还包括一相或多相接地。 电力网中短路的基本类型有:三相短路、两相短路、单相接地短路和两相接地短路。分别用符号 k (3)、k (2)、k (1)、k (1 ,1)、见图 1-1 。 图 1 -1 短路的类型 2 a) 三相短路 b) 两相短路 c) 单相接地短路 d) 两相接地短路 ( 二 ) 短 路 产 生 的 原 因 发生短路的主要原因是由于各种因素使电气设备的载流部分的绝缘损坏。这种损坏可能是由于设备长期运行使绝缘自然老化或由于设备本身不合格、绝缘强度不够而被正常电压击穿,或设备绝缘正常而被过电压 (包括雷电过电压)击穿,或者是设备绝缘受到外力损伤而造成短路。 工作人员由于未遵守安全操作规程而发生误操作,或者误将低电压的设备接入较高电压的电路中,也可能造成短路。 另外,鸟兽跨越在裸露的相线之间或相线与接地物体之间,或者咬坏设备导线电缆的绝缘,也是导致短路的一个原因。 ( 三 ) 短 路 的 危 害 短路后,短路电流比正常电流大得多;在大电力系统中,短路电流可达几万安甚至几十万安。如此大的短路电流可对供电系统产生极大的危害,即 (1)短路时要产生很大的电动力和很高的温度,而使故障元件和短路电路中的其他元件损坏。 (2)短路时电压下降较大,特别是离短路点越近电压下降越厉害,严重影响电气设备的正常运行。 (3)短路可造成停电,而且短路点越靠近电源,停电范围越大,给国民经济造成的损失也越大。 (4)严重的短路要影响电力系统运行的稳定性,可使并列运行的发电机组失去同步,造成系统解列。 (5)不对称短路,将产生零序电流,由此产生的磁场,对附近的通信线路、电子设备等产生干扰,影响其正常运行,甚至使之发生误动作。 由此可见,短路的后果是十分严重的,因此必须尽力设法消除可能引起短路的一切因素;同时需要进...
