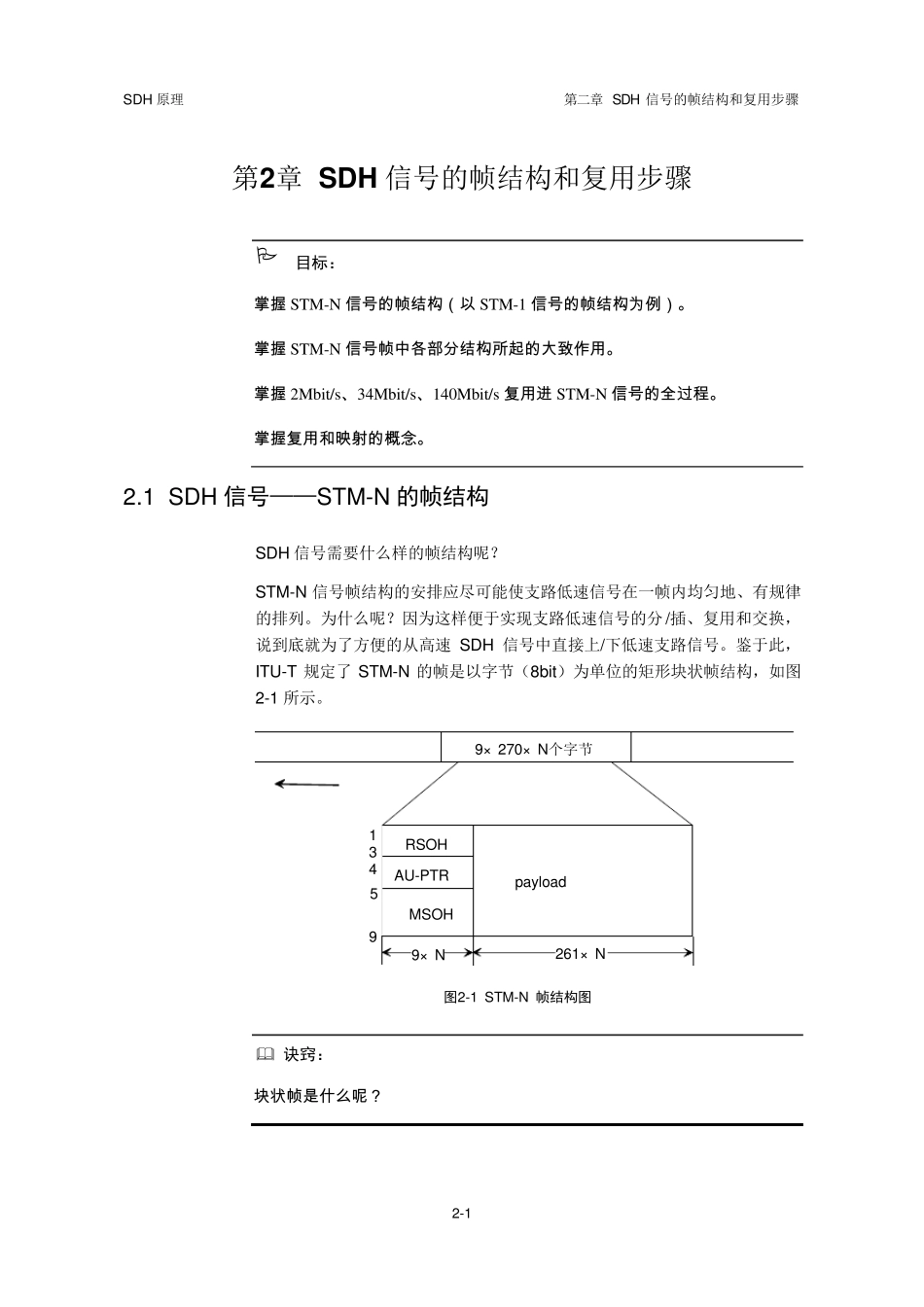

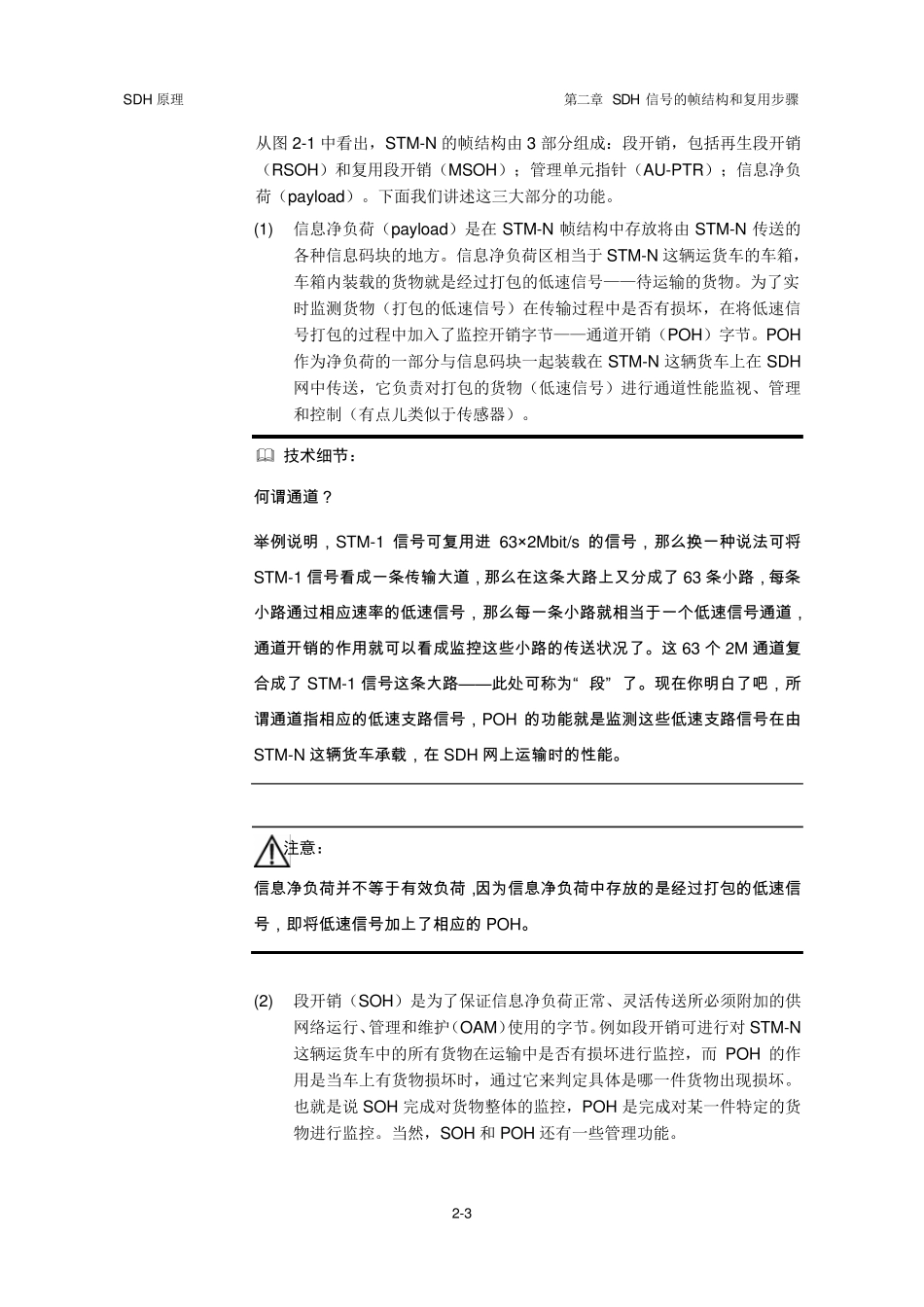

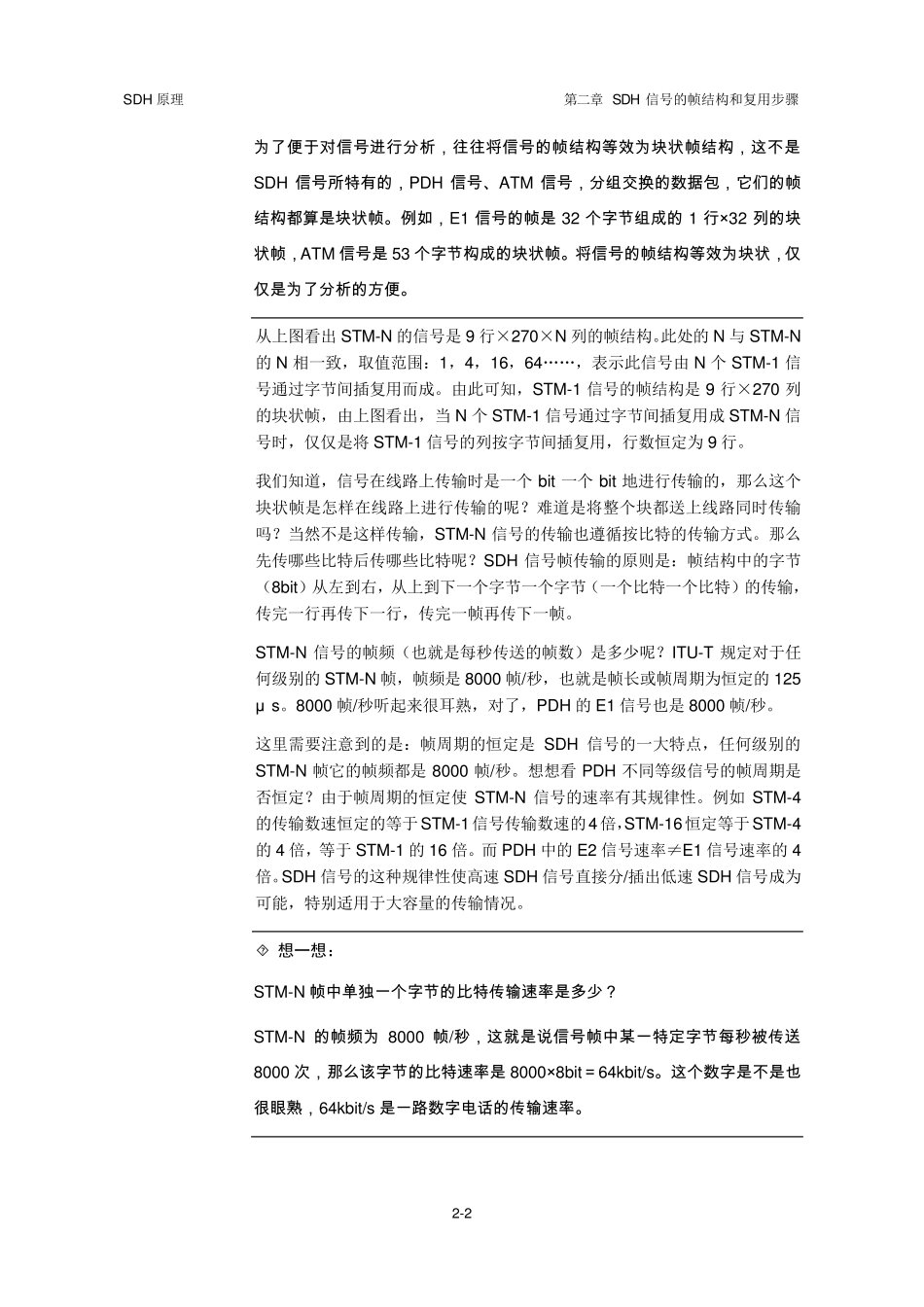

SDH 原理 第二章 SDH 信号的帧结构和复用步骤 2-1 第2章 SDH 信号的帧结构和复用步骤 目标: 掌 握 STM-N 信 号 的 帧 结 构 ( 以 STM-1 信 号 的 帧 结 构 为 例 ) 。 掌 握 STM-N 信 号 帧 中 各 部 分 结 构 所 起 的 大 致 作 用 。 掌 握 2Mbit/s、34Mbit/s、140Mbit/s 复用 进 STM-N 信 号 的 全过程。 掌 握 复用 和映射的 概念。 2.1 SDH 信号——STM-N 的帧结构 SDH 信号需要什么样的帧结构呢? STM-N 信号帧结构的安排应尽可能使支路低速信号在一帧内均匀地、有规律的排列。为什么呢?因为这样便于实现支路低速信号的分 /插、复用和交换,说到底就为了方便的从高速SDH 信号中直接上/下低速支路信号。鉴于此,ITU-T 规定了 STM-N 的帧是以字节(8bit)为单位的矩形块状帧结构,如图2-1 所示。 9× 270× N个字节RSOHAU-PTRMSOH9× N1349payload261× N5 图2-1 STM-N 帧结构图 诀窍: 块状帧 是什么呢? SDH 原理 第二章 SDH 信号的帧结构和复用步骤 2-2 为 了 便 于 对 信 号 进 行 分 析 , 往 往 将 信 号 的 帧 结 构 等 效 为 块 状 帧 结 构 , 这 不 是SDH 信 号 所 特 有 的 , PDH 信 号 、ATM 信 号 , 分 组 交 换 的 数 据 包 , 它 们 的 帧结 构 都 算 是 块 状 帧 。 例 如 , E1 信 号 的 帧 是32 个 字 节 组 成 的1 行 ×32 列 的 块状 帧 , ATM 信 号 是 53 个 字 节 构 成 的 块 状 帧 。 将 信 号 的 帧 结 构 等 效 为 块 状 , 仅仅 是 为 了 分 析 的 方 便 。 从上图看出STM-N 的信号是9 行×270×N 列的帧结构。此处的N 与 STM-N的N 相一致,取值范围:1,4,16,64……,表示此信号由 N 个 STM-1 信号通过字节间插复用而成。由此可知,STM-1 信号的帧结构是9 行×270 列的块状帧,由上图看出,当 N 个 STM-1 信号通过字节间插复用成 STM-N 信号时,仅仅是将 STM-1 信号的列按字节间插复用,行数恒定为 9 行。 我们知道,信号在线路上传输时是一个 bit一个 bit地进行传输的,那么这个块状帧是怎样在线路上进行传输的呢?难道是将整个块都送上线路同时传输吗?当然不是这样传输,STM-N 信号的传输也遵循按比特的传输方式。那么先...
