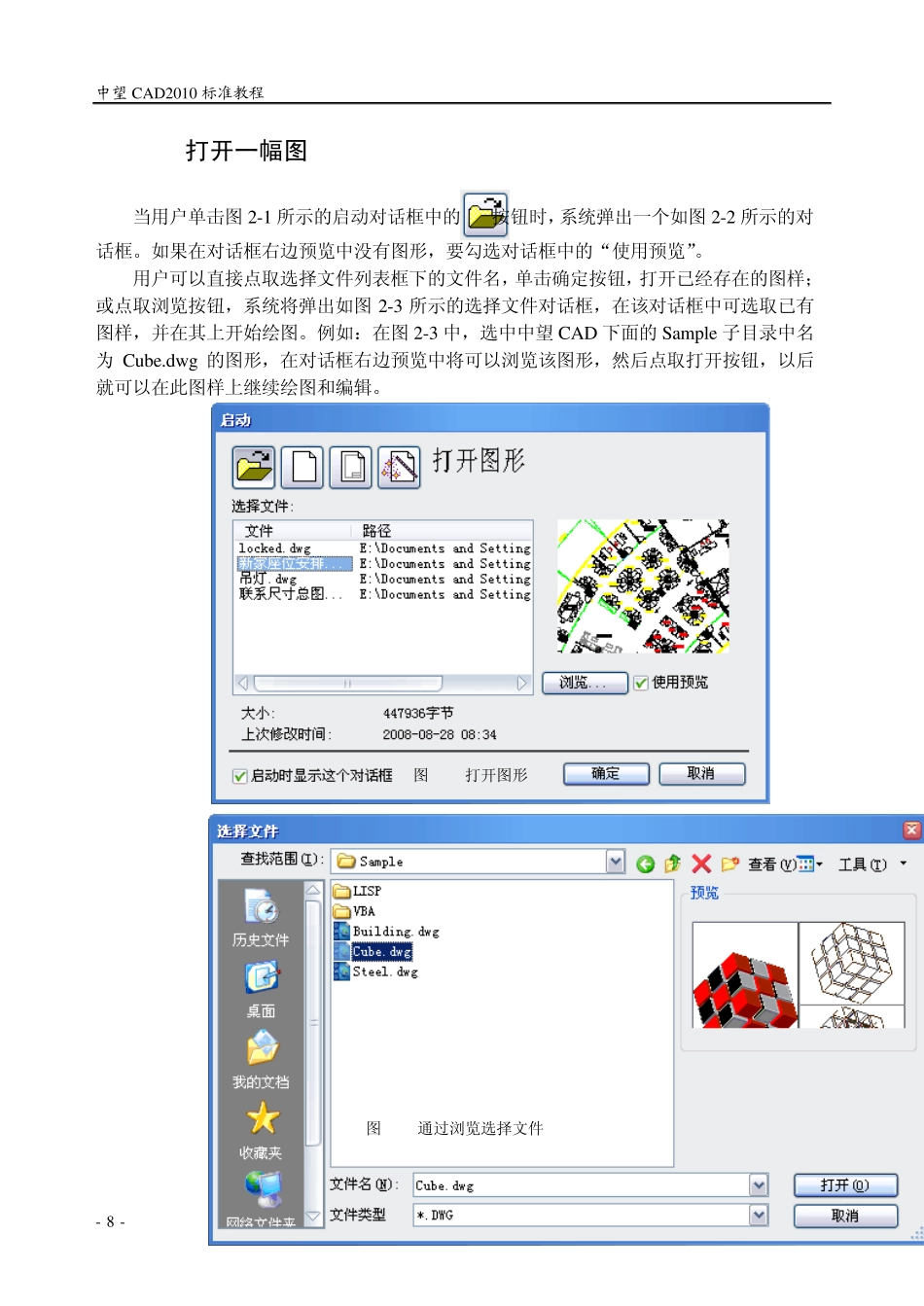

第2章中望CAD设置_第2页
2/31

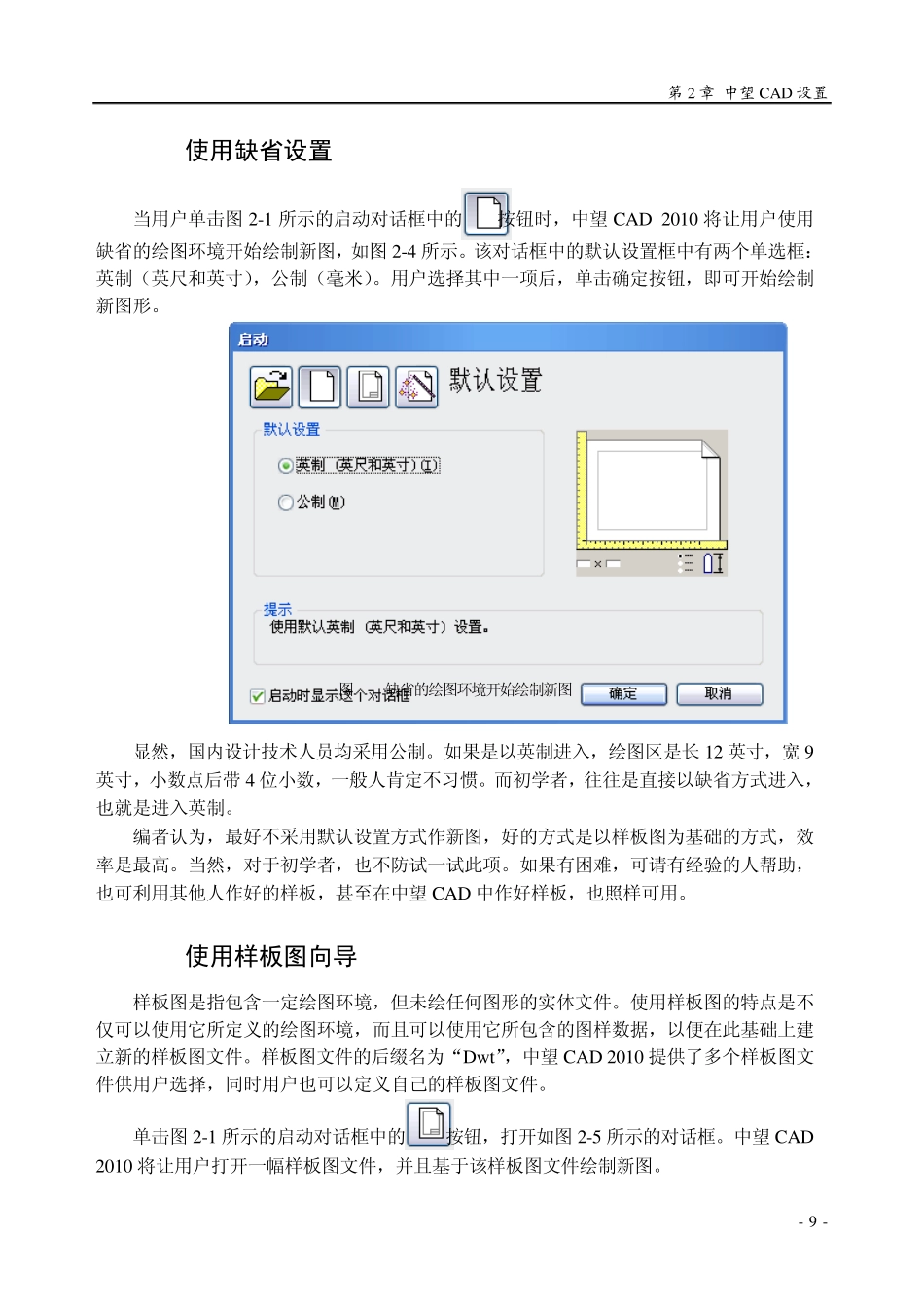

第2章中望CAD设置_第3页
3/31
- 7 - 第2 章 中望CAD 设置 本章要点  启动对话框的使用  文件管理  定制中望CAD 2010绘图环境  设置图形范围、绘图单位  中望CAD坐标系统 每个人的工作性质、环境,所属专业均不相同,要使中望CAD满足每个人的要求,习惯,应对中望CAD进行必要的设置。 本章的内容,对于初学者可能有点枯燥,请耐心学下去,当然,也可暂时放一放,先从绘图开始学习。也可以在老师或有经验的同事的帮助下,进行必要的设置。这里相当于学骑自行车,骑车的初学者,上下车较难,而骑上车,往前骑行相反容易掌握,所以往往是初学者由别人扶上车,再往前骑行。 2.1 启动对话框的使用 启动中望CAD 2010或建立新图形文件时,系统出现中望CAD 2010屏幕界面,并弹出一个启动对话框,如图2-1所示。利用该对话框,用户可以方便地设置绘图环境,让用户以多种方式开始绘图。 图2-1启动对话框 下面分别介绍各个按钮的功能。 中望 CAD2010 标准教程 - 8 - 2.1.1 打开一幅图 当用户单击图2-1 所示的启动对话框中的按钮时,系统弹出一个如图2-2 所示的对话框。如果在对话框右边预览中没有图形,要勾选对话框中的“使用预览”。 用户可以直接点取选择文件列表框下的文件名,单击确定按钮,打开已经存在的图样;或点取浏览按钮,系统将弹出如图2-3 所示的选择文件对话框,在该对话框中可选取已有图样,并在其上开始绘图。例如:在图2-3 中,选中中望 CAD 下面的Sample 子目录中名为 Cube.dw g 的图形,在对话框右边预览中将可以浏览该图形,然后点取打开按钮,以后就可以在此图样上继续绘图和编辑。 图2-2 打开图形 图2-3 通过浏览选择文件 第2 章 中望 CAD 设置 - 9 - 2.1.2 使用缺省设置 当用户单击图 2-1 所示的启动对话框中的按钮时,中望 CAD 2010 将让用户使用缺省的绘图环境开始绘制新图,如图 2-4 所示。该对话框中的默认设置框中有两个单选框:英制(英尺和英寸),公制(毫米)。用户选择其中一项后,单击确定按钮,即可开始绘制新图形。 图2-4 缺省的绘图环境开始绘制新图 显然,国内设计技术人员均采用公制。如果是以英制进入,绘图区是长 12 英寸,宽 9英寸,小数点后带 4 位小数,一般人肯定不习惯。而初学者,往往是直接以缺省方式进入,也就是进入英制。 编者认为,最好不采用默认设置方式作新图,好的方式是以样板图为基础的方式,效率是最高。当然,对于初学者,也不防试...
