第2章金属切削原理与刀具

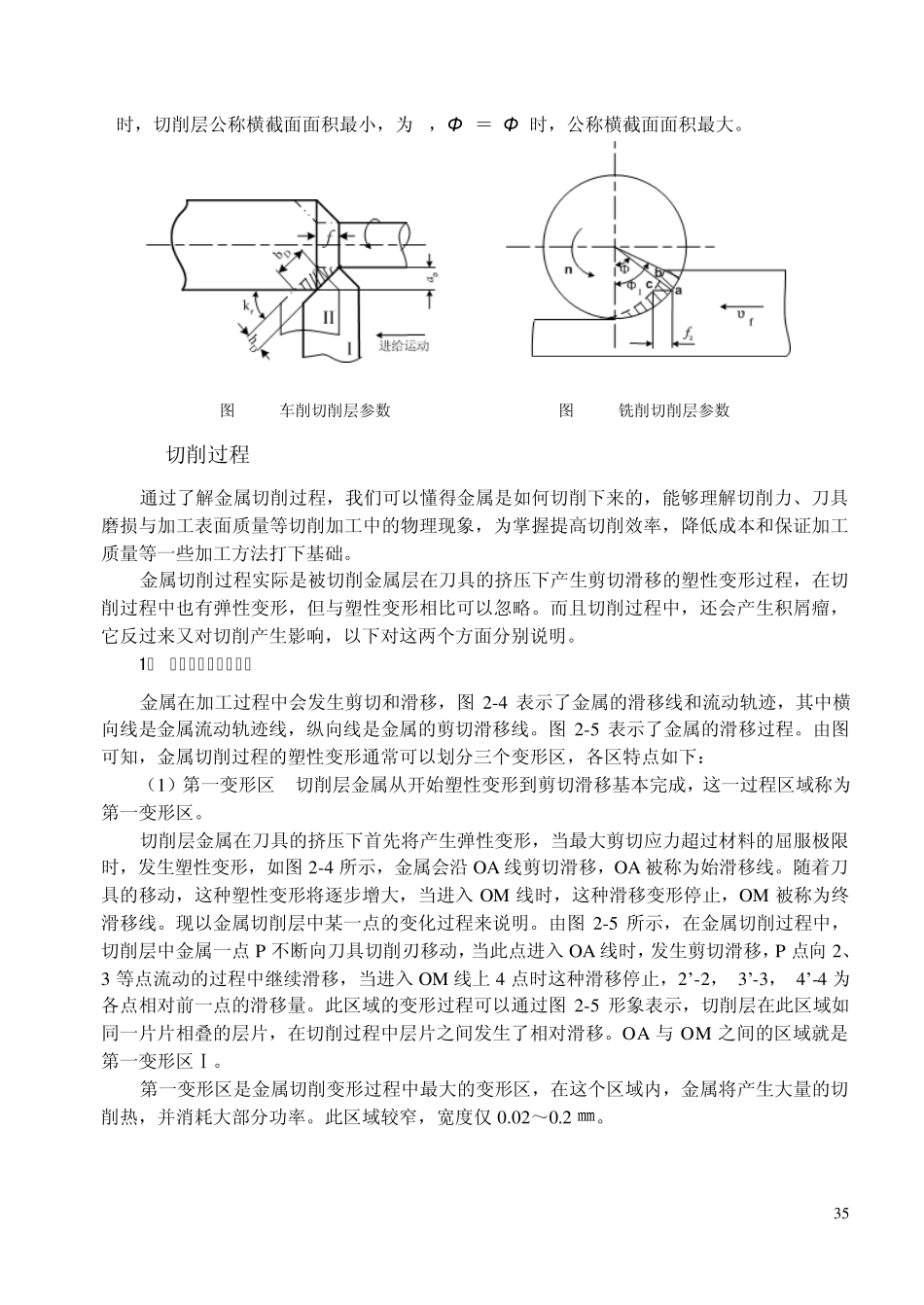

3 3 第2章 金属切削原理与刀具 数控加工是普通金属加工技术的一种发展，是一种自动化程度更高的普通加工，它同样满足一般的金属切削加工规律。本章主要讲述金属切削原理和刀具的基础知识，目的是掌握金属加工中的一般规律。 2.1 金属切削过程 2.1.1 切削层与切削参数 金属切削的过程是刀具与工件相互运动、相互作用的过程。刀具与工件的相对运动可以分解为两个方面，一个是主运动，另一个是进给运动。使工件与刀具产生相对运动而进行切削的最主要的运动，称为主运动。刀刃上选定点相对于工件的主运动速度称为切削速度。主运动特点是运动速度最高，消耗功率最大。主运动一般只有一个。保证金属的切削能连续进行的运动，称为进给运动。工件或刀具每转或每一行程时，工件和刀具在进给运动方向的相对位移量，称为进给量。进给运动的特点是运动速度低，消耗功率小。进给运动可以有几个，可以是连续运动，也可以是间歇运动。如图 2-1所示外圆的车削运动。υc为切削刃某点切削速度，υ f 为同一点的进给运动速度，υ e为两个运动的合成速度。 图 2-1 外圆车削的切削运动与加工表面 金属切削过程是通过刀具切削工件切削层而进行的。在切削过程中，刀具的刀刃在一次走刀中从工件待加工表面切下的金属层，被称为切削层。切削层的截面尺寸被称为切削层参数。此外，在切削层中需介绍一重要概念－背吃刀量 ap ，对于外圆车削，它指已加工表面与待加工表面间的垂直距离。 数控加工中最常用的是数控车与数控铣两种加工方式。现以这两种加工方式为例说明切削层参数的定义。 34 1．车削切削层参数 如图2-2所示，刀具车削工件外圆时，切削刃上任一点走的是一条螺旋线运动轨迹，整个切削刃切削出一条螺旋面。工件旋转一周，车刀由位置 I移动到位置 II，移动一个进给量f ，切下金属切削层。此点的参数是在该点并与该点主运动方向垂直的平面内度量。 （1） 切削层公称厚度 hD 在主切削刃选定点的基面内，垂直于过渡表面的切削层尺寸，称为切削层公称厚度。图2-2切削层截面的切削厚度为 hD ＝ f sinκ r κ r为刀具主偏角，即刀具主切削刃与进给方向的夹角。根据上式可以看出，进给量 f 或刀具主偏角κ r增大，车削切削层厚度 hD 增大。 （2） 切削层公称宽度 bD 在主切削刃选定点的基面内，沿过渡层表面度量的切削层尺寸，称为切削层公称宽度。切削层截面的公称切削宽度为 bD ＝ ap/sinκ r 由上式可以看出，当背吃...
