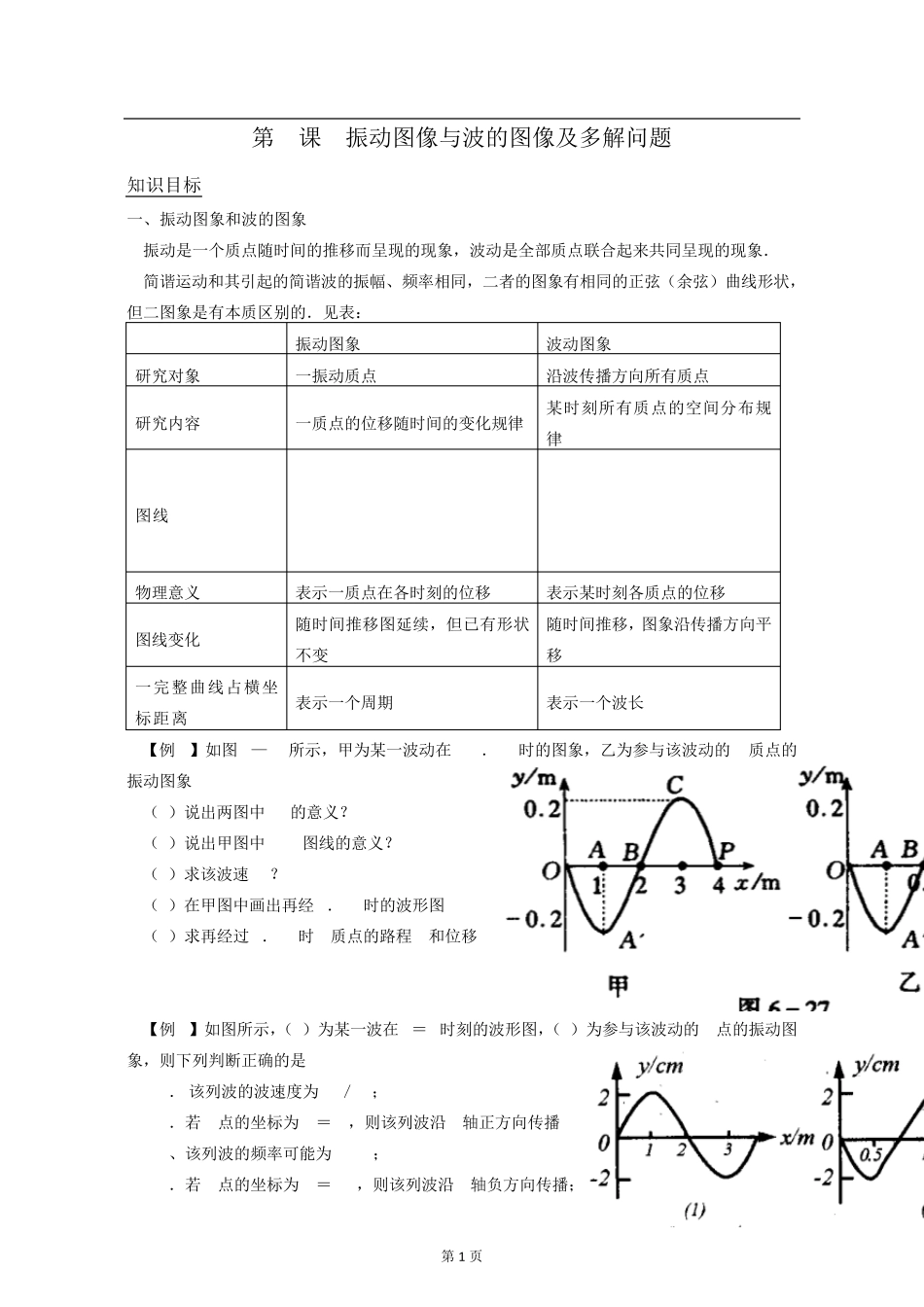

第1 页 第2课 振动图像与波的图像及多解问题 知识目标 一、振动图象和波的图象 振动是一个质点随时间的推移而呈现的现象，波动是全部质点联合起来共同呈现的现象． 简谐运动和其引起的简谐波的振幅、频率相同，二者的图象有相同的正弦（余弦）曲线形状，但二图象是有本质区别的．见表： 振动图象 波动图象 研究对象 一振动质点 沿波传播方向所有质点 研究内容 一质点的位移随时间的变化规律 某时刻所有质点的空间分布规律 图线 物理意义 表示一质点在各时刻的位移 表示某时刻各质点的位移 图线变化 随时间推移图延续，但已有形状不变 随时间推移，图象沿传播方向平移 一完整曲线占横坐标距离 表示一个周期 表示一个波长 【例1】如图6—27所示，甲为某一波动在t=1．0s时的图象，乙为参与该波动的P质点的振动图象 （1）说出两图中 AA/的意义？ （2）说出甲图中 OA/B图线的意义？ （3）求该波速 v=？ （4）在甲图中画出再经 3．5s时的波形图 （5）求再经过 3．5s时p质点的路程 S和位移 【例2】如图所示，（1）为某一波在t＝0时刻的波形图，（2）为参与该波动的P点的振动图象，则下列判断正确的是 A． 该列波的波速度为 4m／s ； B．若 P点的坐标为 xp＝2m，则该列波沿x轴正方向传播 C、该列波的频率可能为 2 Hz； D．若 P点的坐标为 xp＝4 m，则该列波沿x轴负方向传播； 第2 页 二、波动图象的多解 波动图象的多解涉及：(1)波的空间的周期性；(2)波的时间的周期性；(3)波的双向性；(4)介质中两质点间距离与波长关系未定；(5)介质中质点的振动方向未定． 1.波的空间的周期性 2.波的时间的周期性 3.波的双向性 说明：波的对称性：波源的振动要带动它左、右相邻介质点的振动，波要向左、右两方向传播．对称性是指波在介质中左、右同时传播时，关于波源对称的左、右两质点振动情况完全相同． 【例3】一列在x轴上传播的简谐波，在xl= 10cm和x2=110cm处的两个质点的振动图象如图所示，则质点振动的周期与这列简谐波的波长． 【例4】如图实线是某时刻的波形图象，虚线是经过0.2s时的波形图象。求： ①波传播的可能距离 ②可能的周期（频率） ③可能的波速 ④若波速是35m/s，求波的传播方向 ⑤若 0.2s小于一个周期时，传播的距离、周期（频率）、波速。 试题展示 1．一列简谐横波沿直线由a向b传播，相距10.5m的a、b两处的质点振动图象如图中a、b所示，则 A．该波的振幅可能是20cm B...
