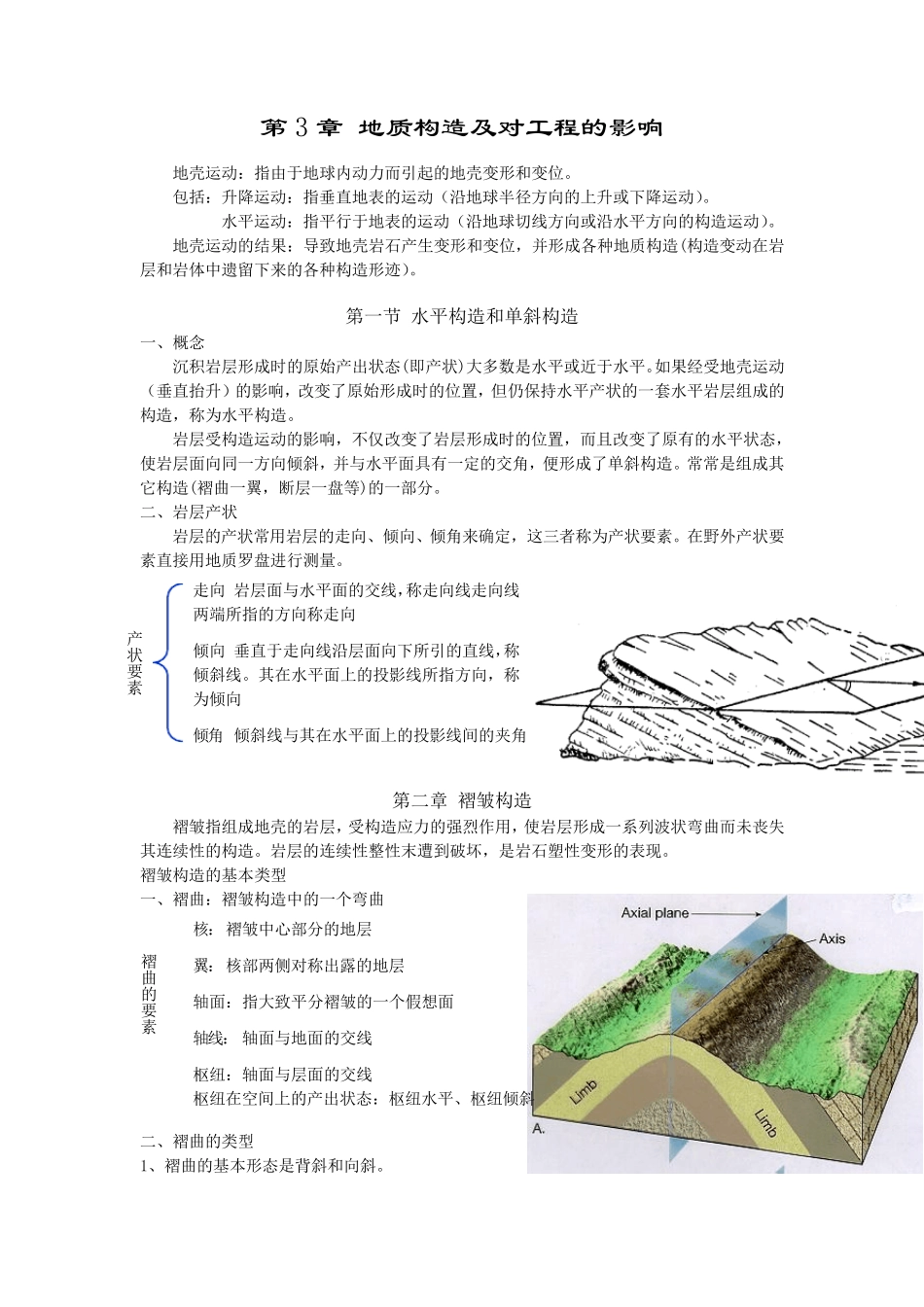

第3 章 地质构造及对工程的影响 地壳运动：指由于地球内动力而引起的地壳变形和变位。 包括：升降运动：指垂直地表的运动（沿地球半径方向的上升或下降运动）。 水平运动：指平行于地表的运动（沿地球切线方向或沿水平方向的构造运动）。 地壳运动的结果：导致地壳岩石产生变形和变位，并形成各种地质构造(构造变动在岩层和岩体中遗留下来的各种构造形迹）。 第一节 水平构造和单斜构造 一、概念 沉积岩层形成时的原始产出状态(即产状)大多数是水平或近于水平。如果经受地壳运动（垂直抬升）的影响，改变了原始形成时的位置，但仍保持水平产状的一套水平岩层组成的构造，称为水平构造。 岩层受构造运动的影响，不仅改变了岩层形成时的位置，而且改变了原有的水平状态，使岩层面向同一方向倾斜，并与水平面具有一定的交角，便形成了单斜构造。常常是组成其它构造(褶曲一翼，断层一盘等)的一部分。 二、岩层产状 岩层的产状常用岩层的走向、倾向、倾角来确定，这三者称为产状要素。在野外产状要素直接用地质罗盘进行测量。 第二章 褶皱构造 褶皱指组成地壳的岩层，受构造应力的强烈作用，使岩层形成一系列波状弯曲而未丧失其连续 性 的构造。岩层的连续 性 整 性 末 遭 到 破 坏 ，是岩石塑 性 变形的表现 。 褶皱构造的基 本 类 型 一、褶曲：褶皱构造中的一个 弯曲 二、褶曲的类 型 1、褶曲的基 本 形态是背 斜和向斜。 产状要素 走向 岩层面与水平面的交线，称走向线走向线两 端 所 指的方向称走向 倾向 垂直于走向线沿层面向下所 引的直线，称倾斜线。其在水平面上的投 影线所 指方向，称为倾向 倾角 倾斜线与其在水平面上的投 影线间 的夹 角 褶曲的要素 核 ：褶皱中心 部分的地层 翼：核 部两 侧 对 称出露 的地层 轴 线：轴 面与地面的交线 枢 纽 ：轴 面与层面的交线 枢 纽 在空 间 上的产出状态：枢 纽 水平、枢 纽 倾斜 轴 面：指大致平分褶皱的一个 假 想 面 2、按褶曲的轴面产状分： 三、褶皱构造：褶皱是褶曲的组合形态，两个或两个以上褶曲构造的组合，称为褶皱构造。 四、褶皱构造的工程地质评价 1、褶皱构造的工程地质评价主要是倾斜岩层的产状与路线或隧道轴线(线路工程）走向的关系问题。倾斜岩层对建筑物的地基，一般来说，没有特殊不良的影响。对于深路堑、挖方高边坡及隧道工程等，需要根据具体情况作具体的分析。 2、对于深路...
