第3章软件需求获取与结构化分析方法

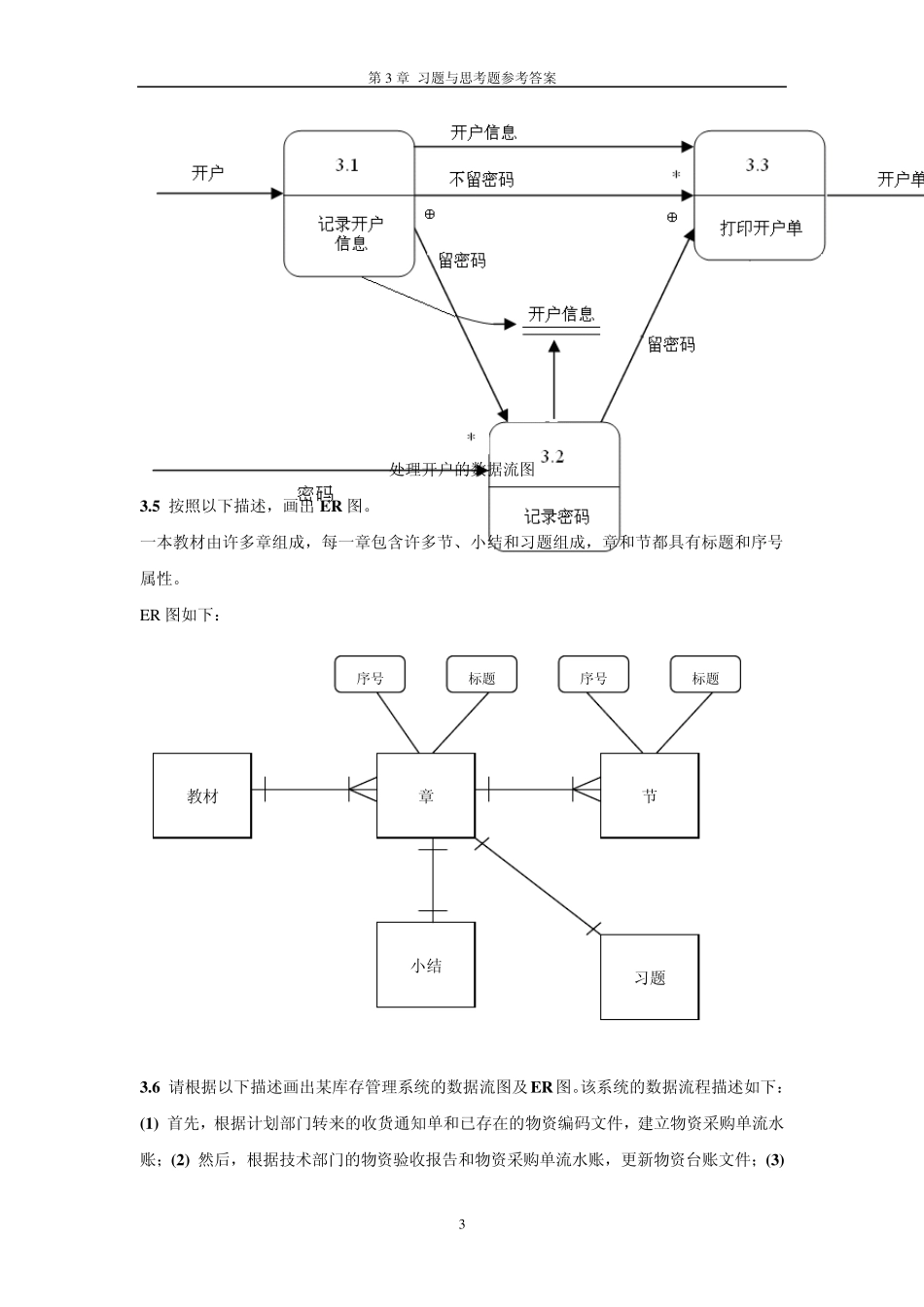

第3 章 习题与思考题参考答案 1 第3 章 软件需求获取与结构化分析方法 3 .1 为什么结构化分析要叫“结构化”？有其他可替代的术语吗？ “结构化”一词应来源于“结构化程序设计”，先有“结构化程序设计”的思想，后有结构化设计及结构化分析。有时称传统的分析方法，指的就是结构化分析方法。 3 .2 顶层数据流图或称环境图的作用是什么？ 顶层数据流图（或称环境图）仅包括一个数据处理过程，也就是要开发的目标系统。其作用如下： (1 ) 确定系统在其环境中的位置，与系统有联系的外部实体（包括硬件、软件、组织机构及人）有哪些。 (2 ) 通过确定系统的输入和输出与外部实体的关系确定系统的边界，也就是要确定哪些功能或处理属于系统范围之内，哪些属于系统范围之外，需要由其他系统处理或人工处理。 3 .3 在对数据流图进行分解时需要注意哪些问题？ 在对数据流图进行分解时，需要注意以下两个问题： (1 ) 当对数据流图分层细化时必须保持信息连续性，也就是说，当把一个处理分解为一系列处理时，分解前和分解后的输入/输出数据流必须相同。 (2 ) 注意分层细化时对编号的处理方法。 3 .4 银行存款业务如下：客户到银行柜台存款时，首先填写存款单（包括帐号、姓名、存款金额、存款类型），如果还没有开户，则需要先开户，填写开户单（包括姓名、身份证号、地址、电话、是否留密码）。填写完存款单或开户单后，交给营业员，营业员将存款单或开户单信息输入计算机，系统记录开户信息或存款单信息，如果是开户并选择留密码，则需要客户输入密码。最后印出开户单或存款单给用户。请画出银行存款业务的分层数据流图（至少画出两层）。 (1 ) 识别外部实体及输入输出数据流 外部实体：储户、业务员。 输入数据流：存款单，开户单，密码。可以将存款单和开户单抽象为事务。 输出数据流：存款单，开户单。 (2 ) 顶层数据流图 第3 章 习题与思考题参考答案 2 (3 ) 一层数据流图 对银行储蓄系统进行分解，从大的方面分解为接收事务、处理开户、处理存款三部分，得到一层数据流图。 (4 ) 二层数据流图 对 “处理存款”及“处理开户”进行进一步分解，得到二层数据流图，即处理存款的数据流图和处理开户的数据流图。 处理存款的数据流图 第3 章 习题与思考题参考答案 3 处理开户的数据流图 3.5 按照以下描述，画出ER 图。 一本教材由许多章组成，每一章包含许多节、小结和习题组成，章和节...
