第4章三相异步电动机基础教案

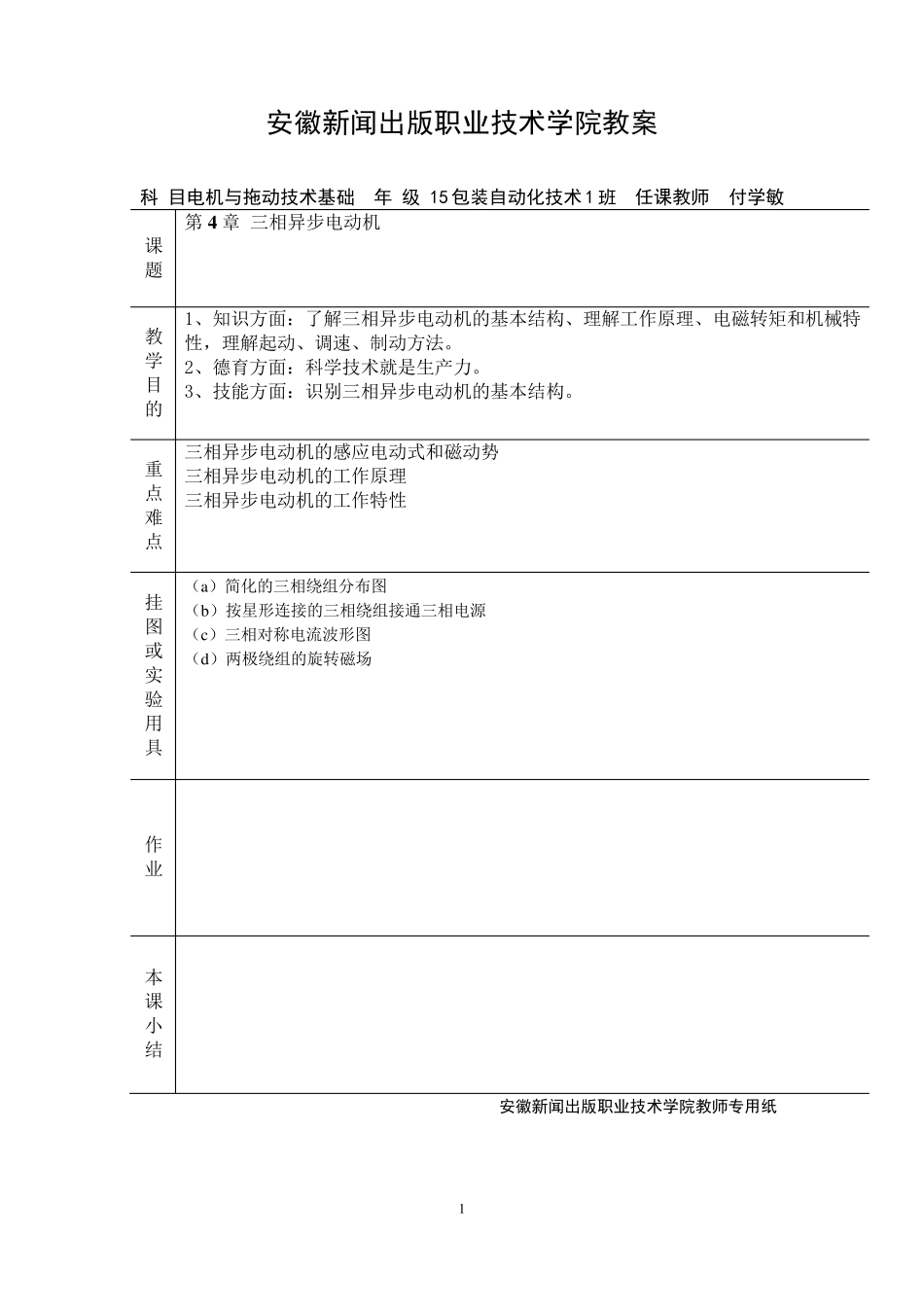

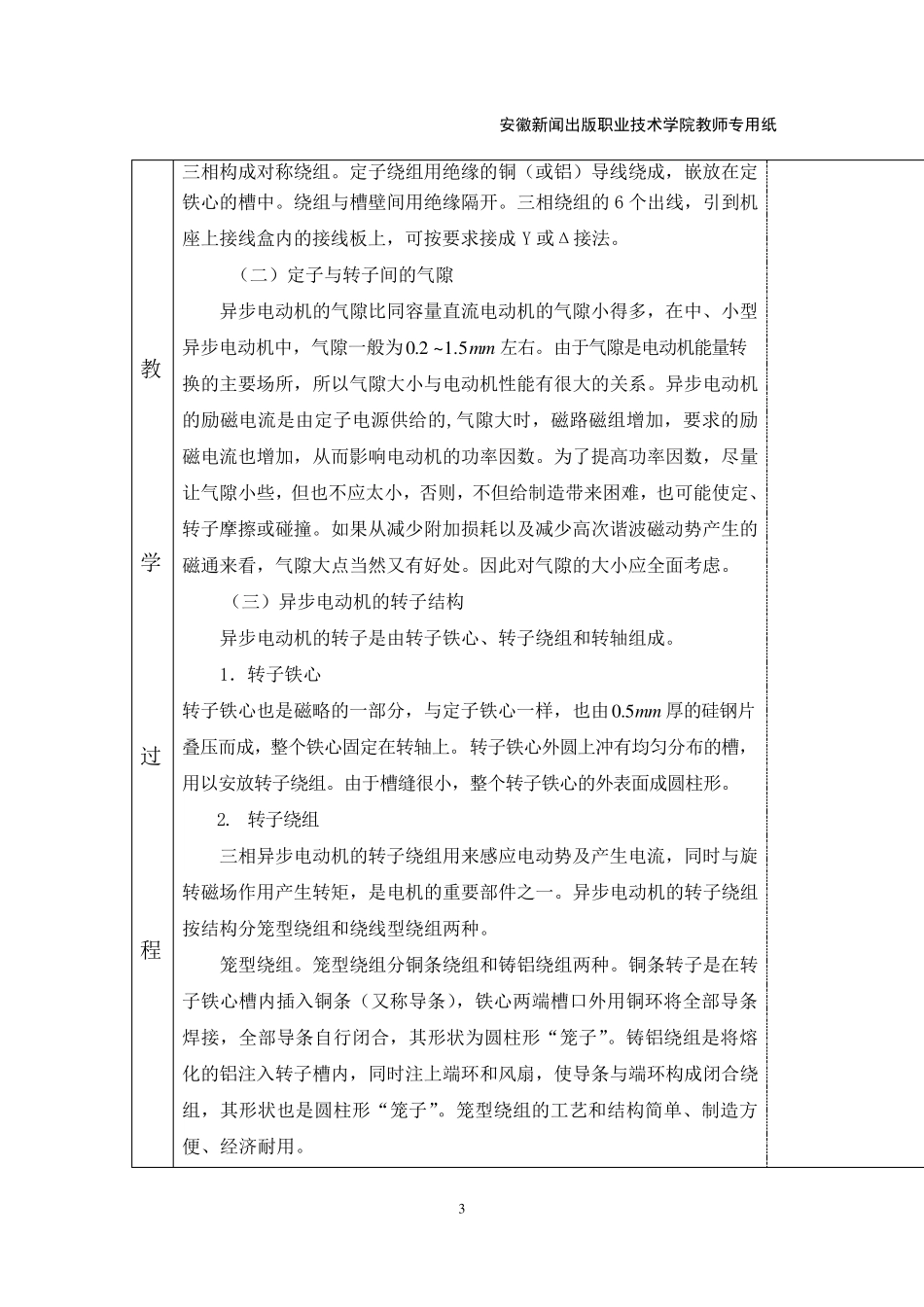

1 安徽新闻出版职业技术学院教案 科 目电机与拖动技术基础 年 级 15 包装自动化技术1 班 任课教师 付学敏 课 题 第4 章 三相异步电动机 教 学 目 的 1、知识方面：了解三相异步电动机的基本结构、理解工作原理、电磁转矩和机械特性，理解起动、调速、制动方法。 2、德育方面：科学技术就是生产力。 3、技能方面：识别三相异步电动机的基本结构。 重 点 难 点 三相异步电动机的感应电动式和磁动势 三相异步电动机的工作原理 三相异步电动机的工作特性 挂图或 实 验 用 具 （a）简化的三相绕组分布图 （b）按星形连接的三相绕组接通三相电源 （c）三相对称电流波形图 （d）两极绕组的旋转磁场 作 业 本 课 小 结 安徽新闻出版职业技术学院教师专用纸 2 教 学 过 程 导入：三相异步电动机结构简单、制造方便、坚固耐用、维护容易、运行效率高、工作特性好；和同容量的直流电动机相比，异步电动机的重量约为直流电动机的一半，其价格仅为直流电动机的 l/3 左右；而且异步电动机的交流电源可直接取自电网，用电既方便又经济。所以大部分的工业、农业生产机械，家用电器都用异步电动机作原动机，其单机容量从几十瓦到几千千瓦。我国总用电量的 2/3 左右是被异步电动机消耗掉的。 4 .1 三相异步电动机的基本结构与工作原理 一、基本结构 三相异步电动机主要是由定子部分（静止的）和转子部分（转动的）两大部分组成，定、转之间是空气隙。另外还有端盖、轴承、机座、风扇等部件。 （一）异步电动机的定子结构 异步电动机的定子是由机座、定子铁心和定子绕组三个部分组成的。 1. 机座 异步电动机的机座主要是固定和支撑定子铁心和绕组。中小型电机一般采用铸铁机座、大中型电机采用钢板焊接的机座。电机损耗变成的热量主要通过机座散出，为了加 强 散热面 积 ，机座外部有很 多 均 匀 分布的散热筋 。机座两端面 上 安 装 端盖，端盖支撑转子，保 持 定、转子之间的气隙值 。 2. 定子铁心 定子铁心是电动机磁 路 的一部分，装 在 机座里 。为了降 低 定子铁心的铁损耗，定子铁心用 0.5mm 厚 的硅 钢冲 片 叠 成，硅 钢片 两面 还应 涂 上绝 缘 漆 ，用以降 低 交变磁 通在 铁心中产生的涡 流损耗。在 定子铁心内 圆上 开 有槽 ，槽 内 放 置 定子绕组(也 叫 电枢 绕组)。 3. 定子绕组 异步电机的定子绕组是电动机电路 部...
