第4章桥梁通使用说明盖梁计算与绘图

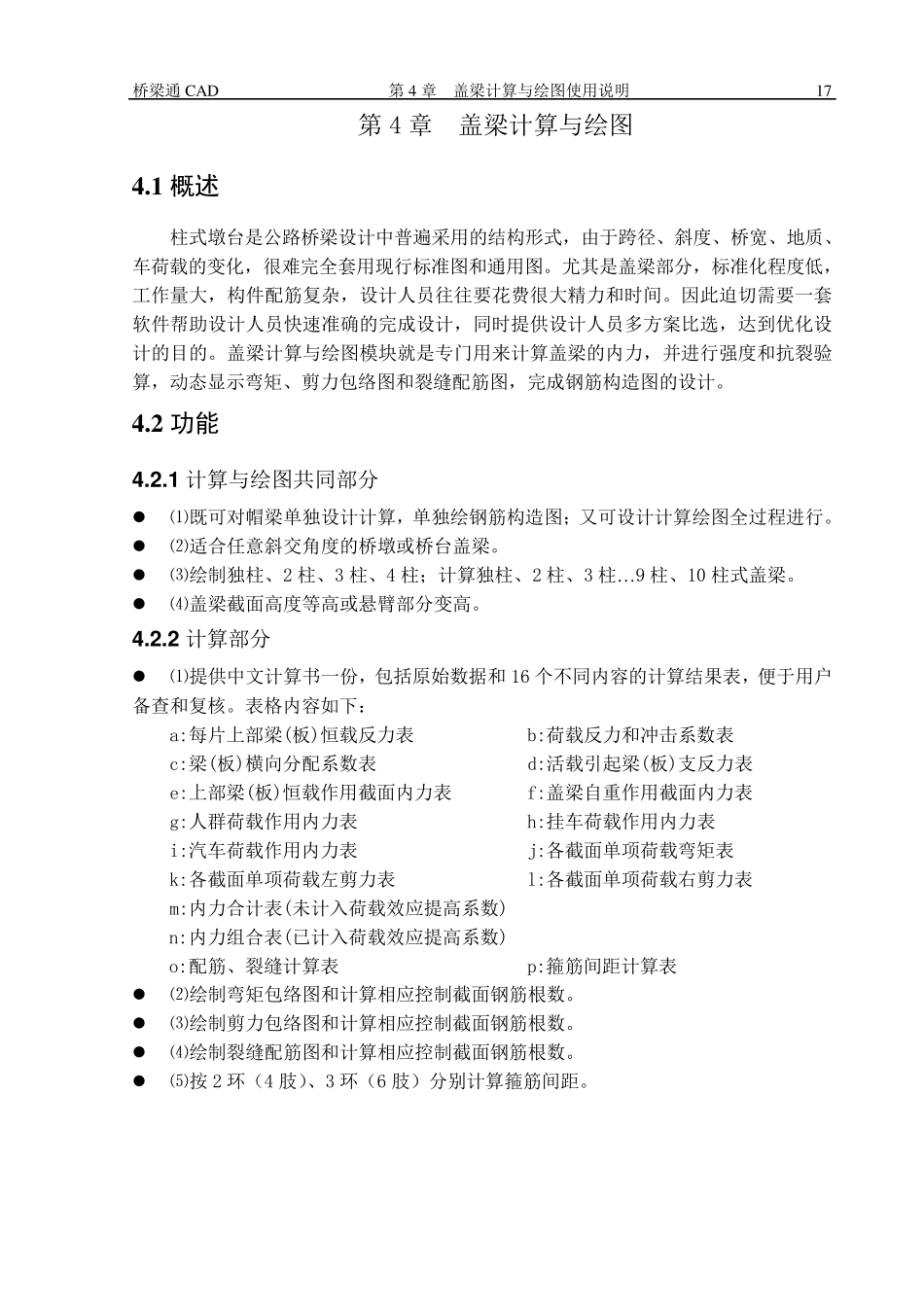

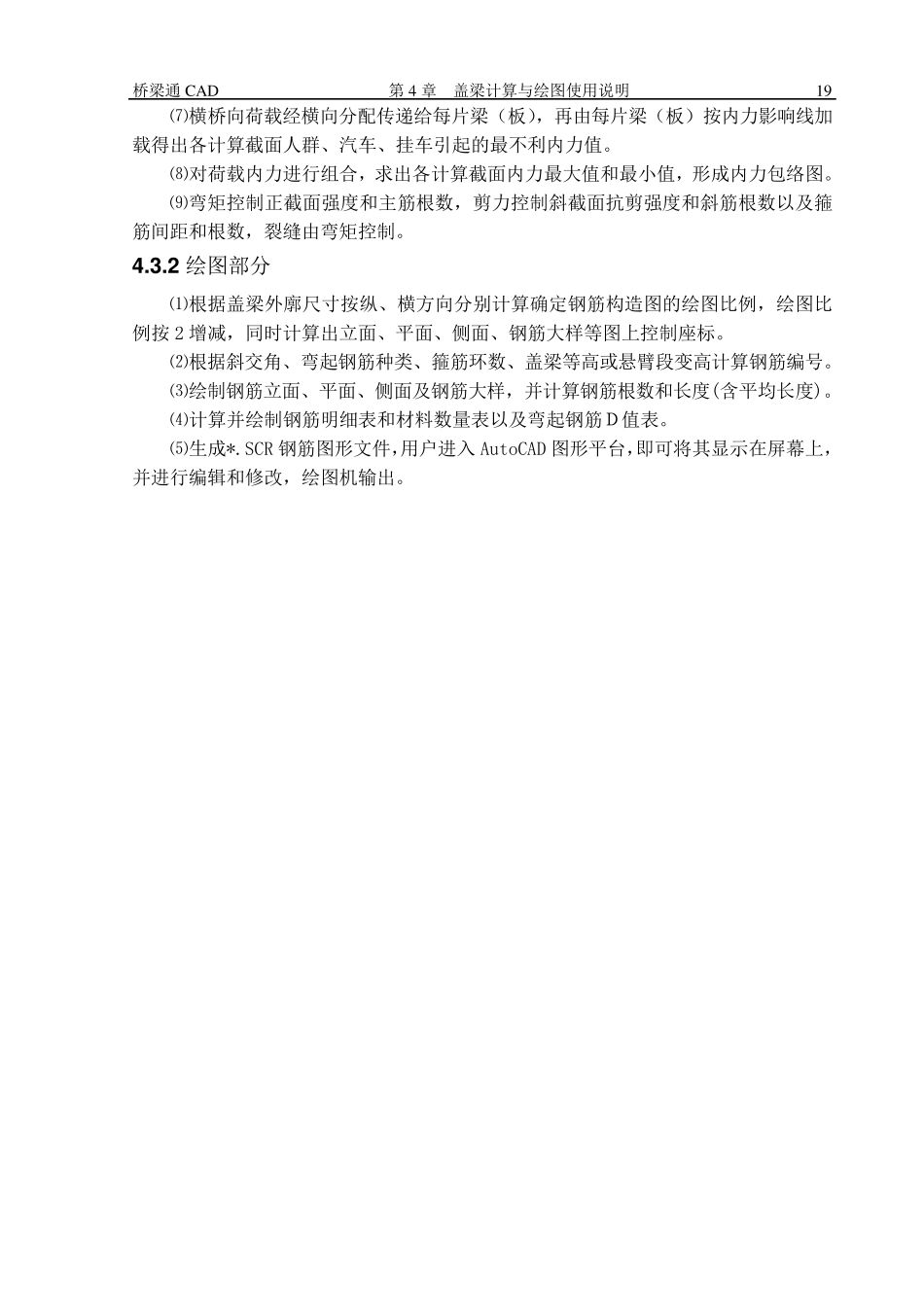

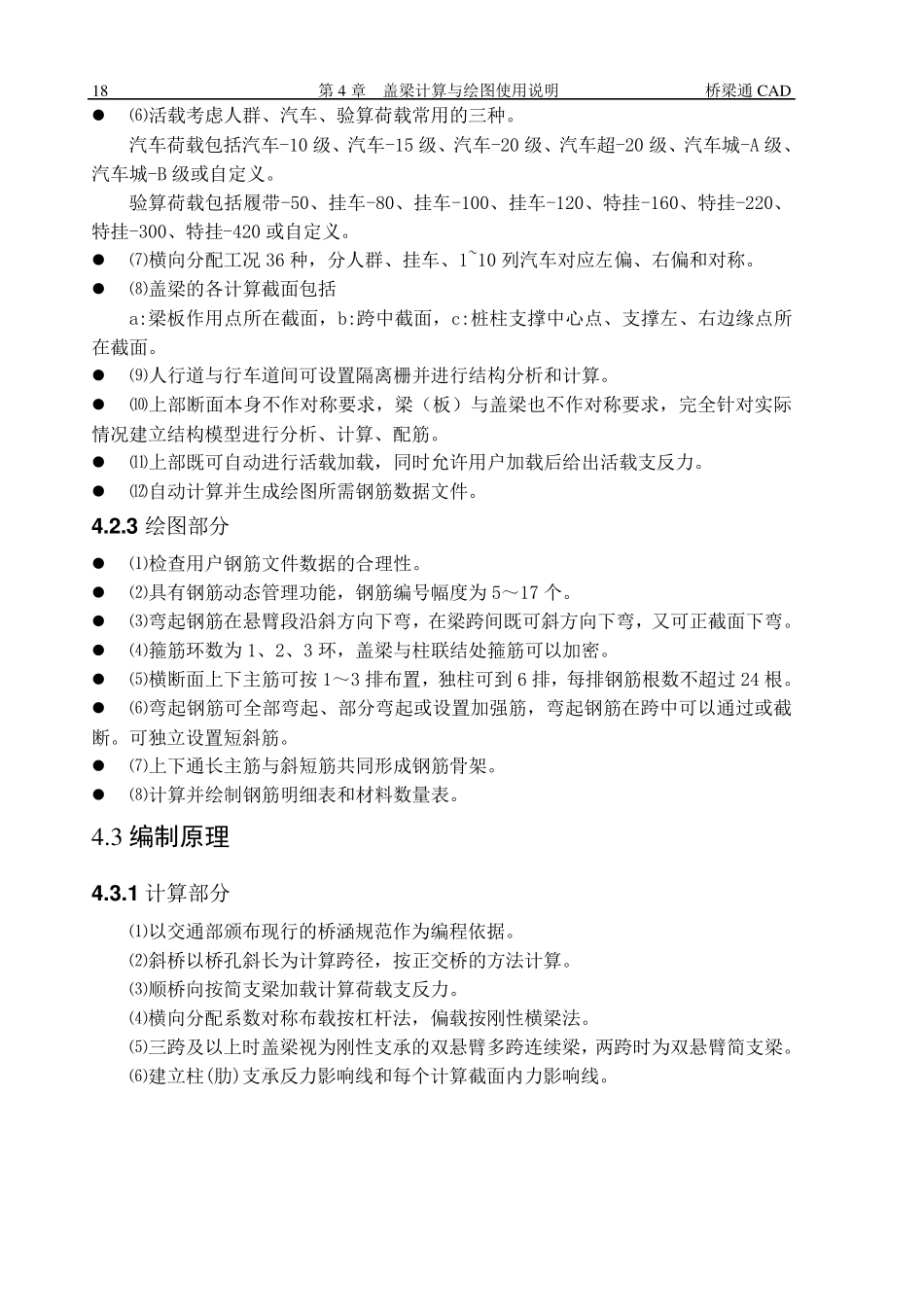

桥 梁 通 CAD 第 4 章 盖 梁 计 算 与 绘 图 使 用 说 明 17 第 4 章 盖 梁 计 算 与 绘 图 4 .1 概述 柱 式 墩 台 是 公 路 桥 梁 设 计 中 普 遍 采 用 的 结 构 形 式 ， 由 于 跨 径 、 斜 度 、 桥 宽 、 地 质 、车 荷 载 的 变 化 ， 很 难 完 全 套 用 现 行 标 准 图 和 通 用 图 。 尤 其 是 盖 梁 部 分 ， 标 准 化 程 度 低 ，工 作 量 大 ， 构 件 配 筋 复 杂 ， 设 计 人 员 往 往 要 花 费 很 大 精 力 和 时 间 。 因 此 迫 切 需 要 一 套软 件 帮 助 设 计 人 员 快 速 准 确 的 完 成 设 计 ， 同 时 提 供 设 计 人 员 多 方 案 比 选 ， 达 到 优 化 设计 的 目 的 。 盖 梁 计 算 与 绘 图 模 块 就 是 专 门 用 来 计 算 盖 梁 的 内 力 ， 并 进 行 强 度 和 抗 裂 验算 ， 动 态 显 示 弯 矩 、 剪 力 包络图 和 裂 缝配 筋 图 ， 完 成 钢筋 构 造图 的 设 计 。 4 .2 功能 4 .2 .1 计 算 与 绘 图 共同 部 分  ⑴既可对帽梁 单独设 计 计 算 ， 单独绘 钢筋 构 造图 ；又可设 计 计 算 绘 图 全 过程 进 行 。  ⑵适合任意斜 交角度 的 桥 墩 或桥 台 盖 梁 。  ⑶绘 制独柱 、 2 柱 、 3 柱 、 4 柱 ；计 算 独柱 、 2 柱 、 3 柱 …9 柱 、 10 柱 式 盖 梁 。  ⑷盖 梁 截面高度 等高或悬臂 部 分 变 高。 4 .2 .2 计 算 部 分  ⑴提 供 中 文 计 算 书 一 份 ， 包括 原 始 数 据 和 16 个 不 同 内 容 的 计 算 结 果 表 ， 便 于 用 户备 查 和 复 核 。 表 格 内 容 如 下 ： a:每 片 上 部 梁 (板 )恒 载 反 力 表 b:荷 载 反 力 和 冲 击 系 数 表 c:梁 (板 )横 向 分 配 系 数 表 d:活 载 引 起 梁 (板 )支 反 力 表 e:上 部 梁 (板 )恒 载 作 用 截面内 力 表 f:盖 梁 自 重 作 用 截面内 力 表 g:人 群 荷 载 作 用 内 力 表 h:挂 车 荷 载 作 用 内 力 表 i:汽 车 荷 载 作 用 内 力 表 j:各 ...
